这套回转式工装工作台在结构上属于典型的多工位变位装配平台,主要面向中小批量零部件的组对、焊接、点胶与检测工序。现场布局中,圆形回转盘承担工件的分度流转,盘面上均布六个夹具工位,每个工位通过定位块与压紧件固定待加工件,工人或机械手在固定操作位即可完成上下料与作业,避免了人员围绕设备走动带来的节拍浪费。这种转盘式布局在汽车零部件、五金小件以及电子组件的生产线中十分常见,尤其适合工序时间相近、需要连续供料的场合。

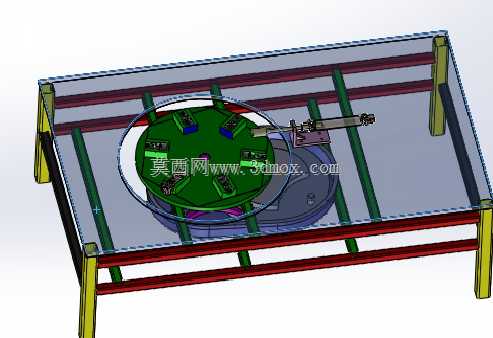

从功能划分来看,设备由机架、回转分度机构、台面夹具以及侧向执行单元四部分组成。机架采用方管与型钢焊接成框架结构,四条支腿落地承载,台面四周以红色横梁围合形成刚性边框,绿色纵梁则用于支撑转盘底座并分散载荷。框架内部留出了足够的空腔,用于容纳驱动电机、减速箱、分割器以及气电管路,这种藏线藏管的处理方式在实际车间里能有效避免焊渣、切削液对管线的损伤。台面边缘设置黄色立柱,既可以作为防护栏的安装基点,也方便后续加装光栅、照明或排烟罩。
回转盘是整台设备的核心。绿色圆盘坐落在灰色的回转支承或凸轮分割器之上,盘面预留了多组T型槽与螺纹孔,便于根据不同产品更换夹具。六工位均布的设计意味着分度角为六十度,分割器每动作一次,工件便从一个工位移至下一工位,配合固定在侧方的加工头,可以实现上料、定位、加工、冷却、检测、下料的流水作业。盘中央的圆形护罩用于遮挡中心转轴与气管回转接头,防止异物卷入,也让现场外观更加整洁。
侧向布置的执行单元是这套工装区别于普通焊接变位机的关键。一根横向悬臂从台面右侧伸出,端部搭载加工头或焊枪,悬臂下方设有直线导轨与拖板,可沿水平方向进给;其底座固定在台面板上,位置可根据工件尺寸沿槽口调整。实际选型时,这一执行端既可以是气动压紧机构、点胶阀,也可以是二保焊枪或等离子割炬,对应不同工艺只需更换末端工具与配套管路。悬臂与转盘之间的相对位置经过干涉校核,保证转盘在分度旋转时,工件与夹具不会与固定加工头发生碰撞。
设计思路上,这类设备优先保证的是分度精度与刚性。转盘直径与机架内宽相匹配,工件回转半径控制在台面边框以内,悬臂行程则覆盖最远端工位的加工点。机架腿高通常取人体工学操作高度,台面离地约八百到九百毫米,工人站立作业时手腕自然下垂即可取放工件;若配合机械手上下料,则需将台面高度调整至机器人可达范围中心。安装边界方面,设备整体占地呈矩形,四周应预留不少于六百毫米的维护通道,后侧留出管线与分割器检修空间,前方操作位需考虑焊烟或废气的排出路径。
建模过程中,框架部分以焊接件形式处理,方管之间采用贴合约束并预留焊接收缩量;转盘与分割器输出法兰通过螺栓孔对位,夹具定位块则按工件轮廓做参数化草图,方便换型时快速修改。回转支承处需校核倾覆力矩,六工位满载时偏载工况最为恶劣,选型时要在静额定载荷基础上留出安全裕度。导轨与丝杠副的选型取决于末端加工头的进给抗力,焊接工况下还需考虑飞溅对导轨防护的影响,通常会加装伸缩护罩或风琴罩。气路方面,旋转工位的供气通过气电回转滑环引入盘面,各工位压紧阀岛集中布置在台面下方,走线沿横梁内侧固定,整体做到横平竖直、便于排查。
在产线集成时,这台工作台常作为核心工位嵌入环形或直线流水线,上游由振动盘或人工供料,下游对接下料输送带。转盘分度信号、夹具到位信号与加工头启动信号互锁,只有在转盘停稳、夹具压紧确认后,执行端才允许动作,这一逻辑在PLC程序中通过步进顺控实现。整机结构紧凑、换型灵活,对于多品种轮番生产的车间,能够显著减少在制品堆积与搬运距离,是小件自动化组焊与装配环节中性价比很高的一种工艺装备。
