多工位回转式自动加工装配工作站

　　这套结构围绕一个圆形分度转盘展开，属于典型的多工位回转式自动加工/装配工作站思路。转盘上均布布置了六套工件夹持位，随主轴做间歇分度运动，每个工位对应一道工序，工件在一次装夹定位后随转盘依次流转，经过上料、加工、装配、检测直至下料，能够把原本分散在多台专机上的动作压缩到同一台设备内完成，减少半成品在工序间的搬运与重复定位误差。

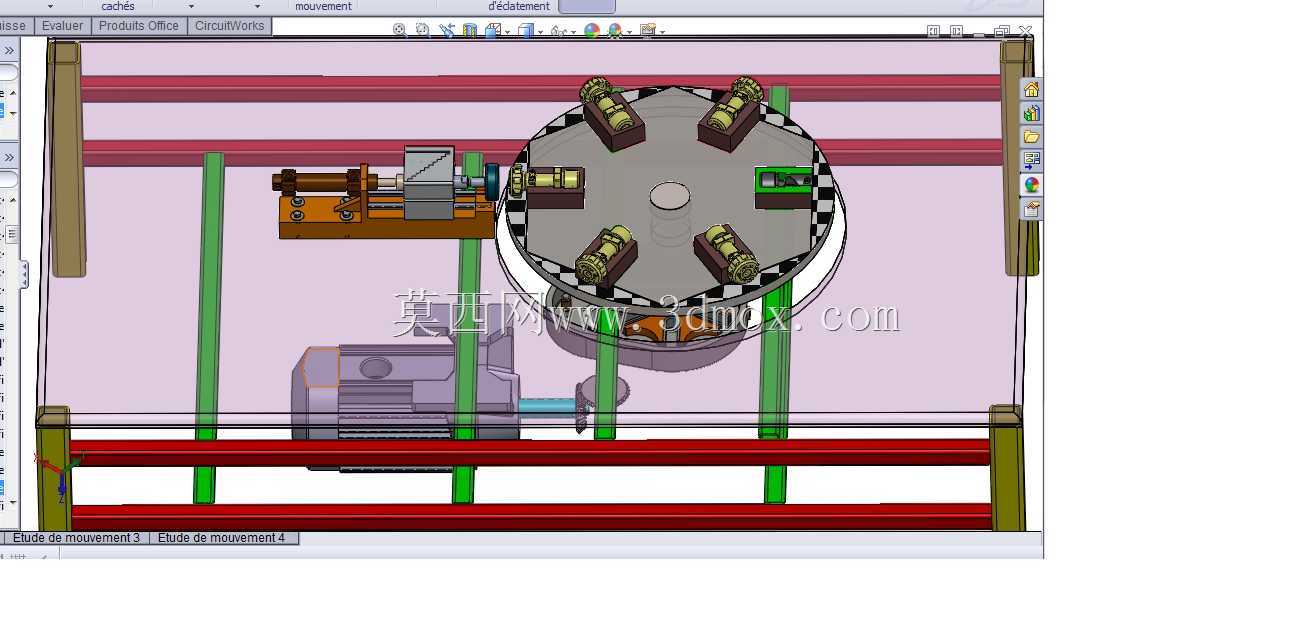

　　从布局上看，转盘周边的固定工位承担不同功能。左侧布置了一套带直线驱动的执行机构，安装在横向滑台上，可沿水平方向进给，末端可配置压装头、拧紧轴、钻孔动力头或检测探针，用于对转盘上停留的工件施加轴向动作。转盘下方可见驱动电机及传动组件，为分度运动提供动力；实际工程中这一部分通常配合凸轮分割器、伺服减速电机或蜗轮蜗杆机构实现高精度停位，停位后再由定位销或锁紧机构消除间隙，保证加工位的重复定位精度。

　　机架部分采用型材与横梁组合的框架形式，红色横梁构成上部支撑边界，绿色立柱承担竖向承载，整体形成一个围合式工作空间。这种框架既可以作为安全防护和外罩的安装基体，也能悬挂气动三联件、阀岛、走线拖链及照明元件。设计时需要重点校核转盘支撑底座的刚性——分度盘直径较大、夹具和工件均偏置在转盘外缘，倾覆力矩和偏心载荷会直接影响停位精度，因此中心支承通常选用交叉滚子轴承或大口径回转支承，并在底座下方布置加强筋。

　　夹具是该工作站的核心功能件。转盘上的每套夹持位都针对特定工件外形设计，包含定位块、压紧块和导向元件，部分工位可见绿色标识的专用模块，用于区分工件方向或容纳异形特征。夹具设计遵循基准统一原则，所有工位共用转盘的分度基准，工件以一面两销或型面定位，压紧点尽量靠近加工受力处，避免压在薄壁或已加工面上。多工位并行的好处是：当一个工位在执行压装或拧紧时，上下料工位可以同时进行人工或机械手取放件，设备的辅助时间与加工时间重叠，从而提升整体节拍。

　　在应用场景上，这类回转式工作站常见于中小零件的批量生产，例如阀门组件装配、电器开关组装、小型电机端盖加工、接头类零件的钻孔攻丝与检漏等。相比直线式输送线，回转布局占地面积小、工位之间距离短、定位链短，维护人员在设备外侧即可完成大部分操作；其局限在于工位数受转盘直径限制，工序过多时转盘外缘线速度和夹具布置空间会成为约束，因此一般适用于四到八个工序的产品。

　　外形与安装边界方面，设备整体呈方形框架加中心转盘的布局，宽度方向由两侧立柱和横梁决定，高度方向需要容纳上方执行机构的行程和下方电机传动空间。落地安装时要在底座下方预留水平调整垫铁位置，并保证转盘外缘到防护门之间有足够的取件空间；若配置自动上下料机械手，还需在转盘某一工位外侧预留机器人或振动盘上料机构的对接接口。建模时需要把转盘分度圆、夹具最大回转半径、执行机构进给行程以及防护门开启范围统一纳入干涉检查，尤其要验证转盘转动过程中夹具与周边固定机构的最小安全间隙，避免高速分度时发生碰撞。

　　从传动与控制角度，分度动作与各工位执行机构之间需要严格的时序联锁：转盘只有在所有执行头退回原位、夹具状态确认后才能启动旋转；停位信号触发后，各工位才允许进给。气动夹具则需配置压力开关检测夹紧到位，防止工件未夹紧就进入加工。整体结构把机械分度、夹具定位、直线进给和机架防护整合在同一平台上，是一种节拍紧凑、扩展性较强的自动化专机构型。
