便携式卡片数码相机整机结构设计

　　卡片式数码相机作为消费电子领域曾经的主流影像采集终端，在日常出行记录、线下门店商品实拍、工业现场工况留档、教学实训影像采集等场景中都有广泛应用，这类设备主打轻薄便携属性，可直接放入上衣口袋或小型随身包内，无需额外背负专业摄影包，在需要快速抓拍、随时记录的使用场景下操作效率远高于传统 bulky 的单反类设备。

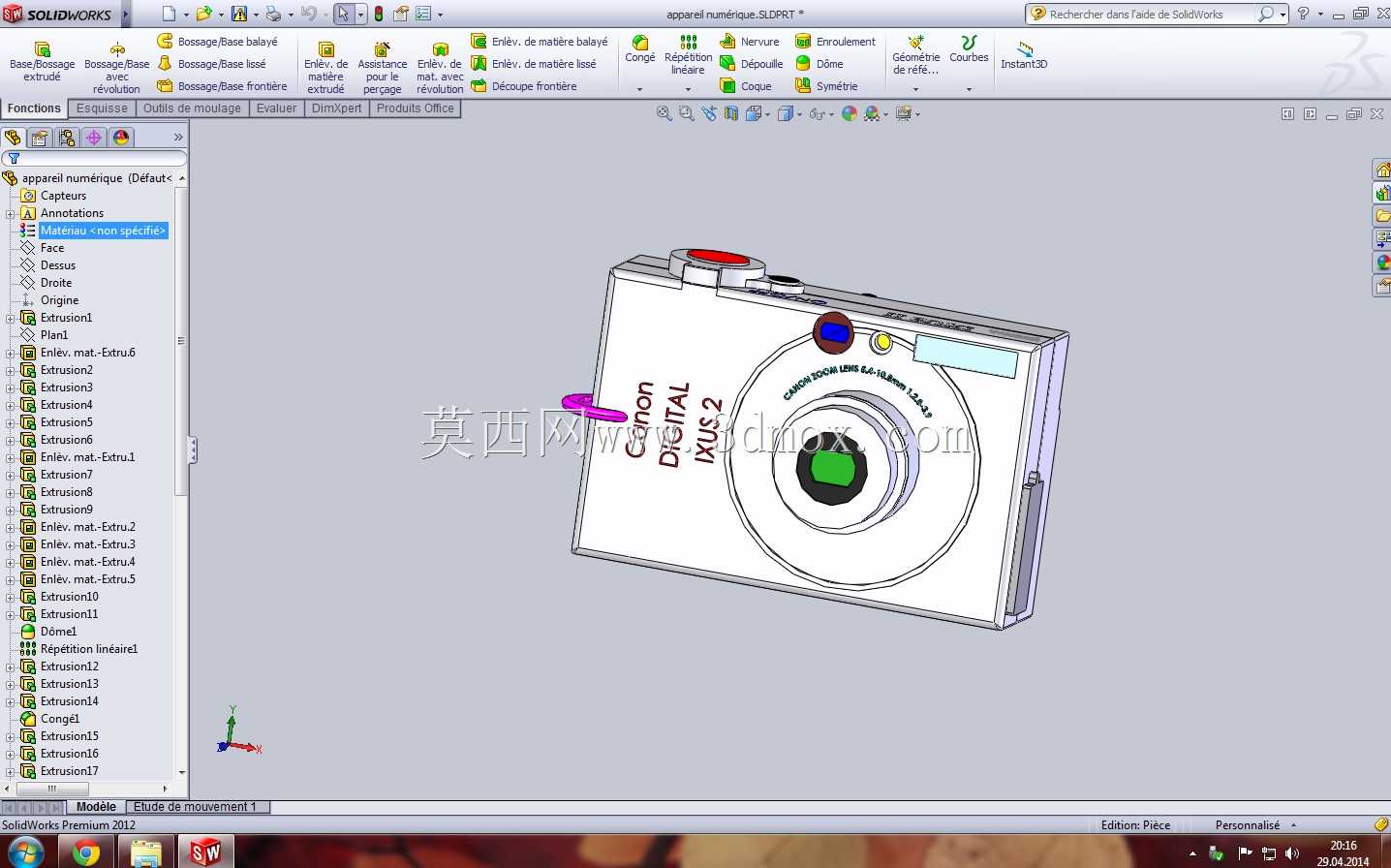

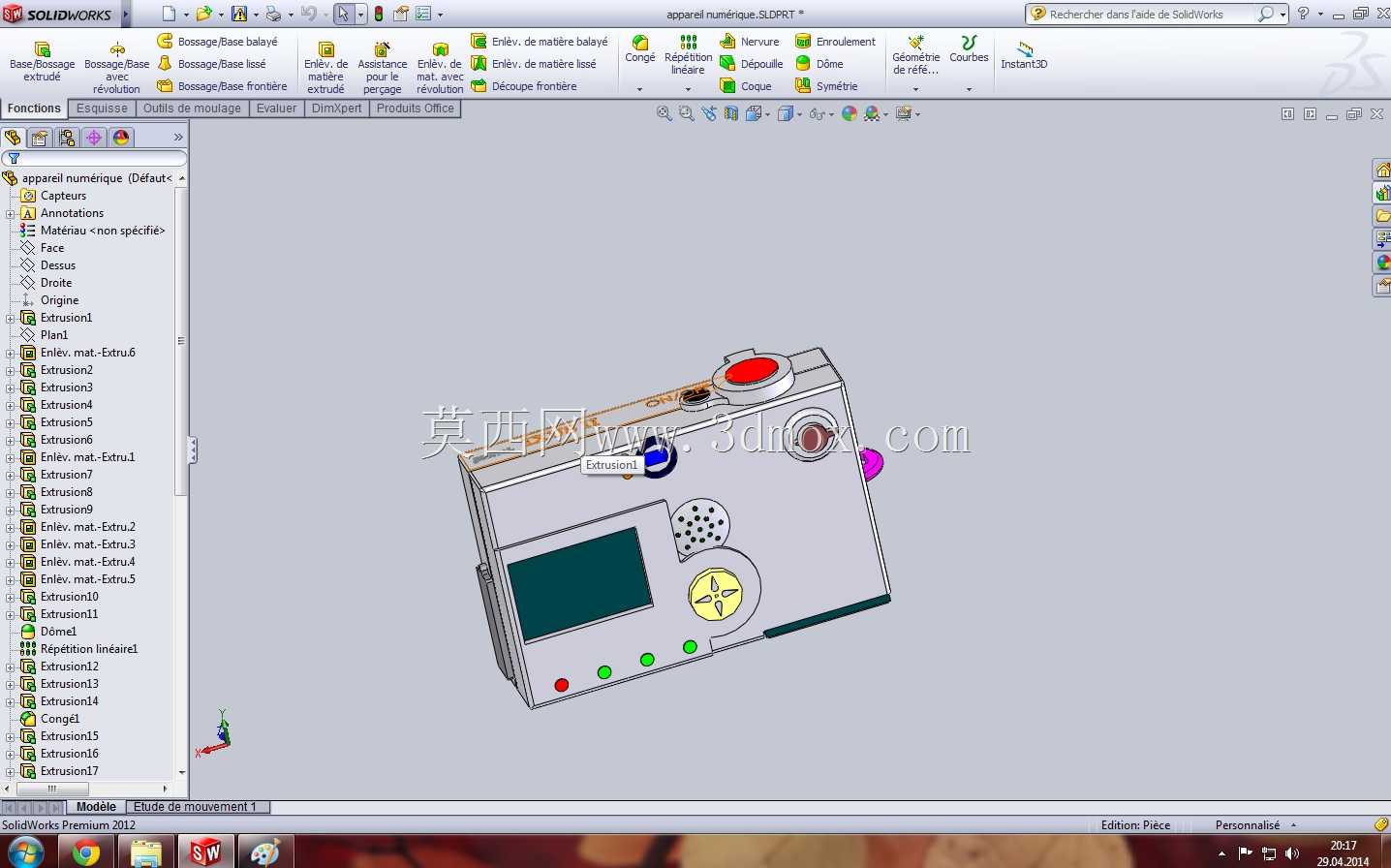

　　从整机结构布局来看，这款卡片相机采用经典的直板矩形机身设计，正面核心区域为伸缩式光学镜头模组，镜头外圈设置多层装饰环与对焦标识环，镜头周边依次排布状态指示灯、内置闪光灯窗口、对焦辅助灯元件，机身正面左上角预留品牌标识印刷区域，顶部布局快门按键、电源开关、变焦拨杆，侧边集成数据传输接口与电池仓开合卡扣，背面预留LCD显示屏安装位与功能按键排布区域，所有元件的排布完全贴合手持拍摄的人体工学逻辑：右手握持时食指自然落在顶部快门位置，拇指可直接触碰背面功能按键，单手即可完成开机、对焦、拍摄、回放全流程操作。

　　设计过程中首先需要确定整机的外形边界尺寸，这类便携卡片相机的常规厚度控制在20mm以内，长宽尺寸匹配3英寸左右显示屏的安装需求，机身外壳采用薄壁注塑成型工艺，壁厚均匀控制在1.2-1.8mm区间，既保证外壳结构强度，又能控制整机重量，长时间手持拍摄不会产生明显负重感。镜头模组作为整机的核心功能部件，建模时需要预留足够的伸缩运动行程空间，镜头缩回状态下前端面不能突出机身外壳平面，避免放置在桌面时镜头镜面被刮花，镜头伸出状态下要保证与机身内部的CCD感光元件同轴度误差控制在允许范围内，避免出现成像边缘虚焦、画面畸变的问题。

　　机身内部的堆叠设计需要兼顾空间利用率与散热需求，电池仓布置在机身握持侧的底部位置，配重偏向手持端，提升拍摄时的握持稳定性，存储卡插槽与数据接口相邻布置，方便用户插拔传输数据，主板固定在镜头模组与背面显示屏之间的空腔内，所有固定螺柱的位置都要避开镜头运动路径与内部走线空间，螺丝锁付深度严格控制，避免螺丝顶穿外壳外壁或者损伤内部PCB板。闪光灯电容作为机身上高度最高的元件之一，需要单独预留竖向安装空间，周边设置绝缘隔离筋，避免电容放电时干扰周边感光元件的正常工作。

　　从实际使用的功能特性来看，这款相机的结构设计充分考虑了日常使用的各类细节：机身边角全部做圆角过渡处理，没有尖锐棱角，放入口袋时不会勾刮衣物面料；快门按键采用两段式行程设计，半按触发对焦、全按完成拍摄，按键阻尼手感调校清晰，避免误触；电池仓盖设置卡扣锁止结构，更换电池时不会意外松脱，同时仓盖边缘预留防水胶条安装槽，可实现基础的生活防泼溅能力，应对日常小雨、桌面溅水的场景不会直接损坏内部电路。

　　建模过程中对所有活动部件都做了装配干涉检查，镜头伸缩的全行程范围内不会和周边外壳、固定筋位发生碰撞，按键的按压行程预留0.3-0.5mm的活动间隙，避免外壳注塑出现轻微形变时按键卡死。机身正面的镜头保护结构在镜头缩回后可完全封闭镜头开孔，阻挡灰尘进入机身内部附着在感光元件表面，减少后期设备维护清理的频率。整机的装配逻辑采用从内到外的堆叠顺序，先将镜头模组、主板、电池仓支架固定在内部底壳上，完成走线布置后再扣合前壳与后壳，最后锁付固定螺丝、安装外部装饰件，装配流程简单顺畅，适合量产线的快速组装作业，各部件的公差配合预留合理，不会出现装配时强行卡扣导致零件断裂的问题。

　　这类数码影像设备的结构设计核心是在有限的轻薄机身空间内，整合光学成像、电路控制、供电存储、人机交互全部功能，同时兼顾手持使用的手感与长期使用的耐久性，建模时每一处筋位厚度、每一个开孔位置、每一处间隙预留都要同时满足结构强度、装配工艺、实际使用三重需求，不能仅追求外观轻薄而忽略内部元件的安装空间与运动余量。
