环形卡扣式通讯设备夹持固定支架

　　这款环形卡扣式夹持固定件，最初是为手持通讯终端配套的车载、工位挂载场景做的结构方案，核心作用是把圆柱状或者带圆弧侧边的通讯终端本体卡在预设工位上，避免设备在移动、振动工况下出现滑脱、移位。从实际落地的工况来看，这类结构件大量用在户外巡检手持终端的桌面充电座卡位、车载导航通讯台的侧边固定架、生产线工位扫码通讯终端的挂载支座上，不需要额外拧紧紧固件，靠自身卡扣的弹性变形就能完成装拆，一线操作人员单手就可以把设备卡入或者取下，操作效率比传统螺栓压片式固定高出不少。

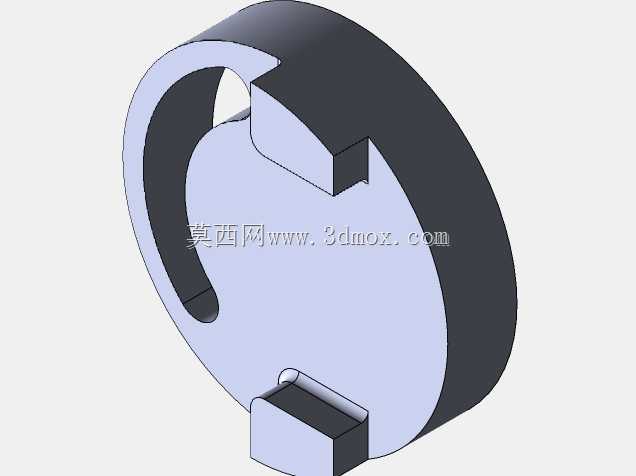

　　做结构设计的时候，首先要卡准安装边界：整个零件主体是等厚的半开口环形盘体，环形内弧面的曲率完全匹配被固定通讯设备的外侧圆弧轮廓，接触区域做了整面贴合设计，不是线接触，这样设备卡入之后压强分布均匀，不会在塑胶外壳上压出白痕或者凹坑。环形本体上开出的两道对称卡槽是整个结构的核心，卡槽的宽度预留了0.2到0.3毫米的装配间隙，刚好可以卡在工位支架的两根平行限位销上，卡槽入口处做了小角度导入斜面，装配的时候不需要肉眼精准对位，顺着斜面滑入就能自动卡到限位位置。

　　设计思路上没有采用全包围的抱箍结构，而是特意保留了大半环的开放缺口：一方面是给通讯终端的外接天线、充电接口、侧边按键留出避让空间，设备卡在支架上的时候不需要拔掉数据线、也不会压住侧边的功能按键；另一方面开放环自身具备弹性形变能力，选用ABS或者PC注塑成型的时候，环体的开口端可以向外撑开1到2毫米，适配被固定件外径的小幅公差波动，哪怕不同批次的通讯终端外壳尺寸有零点几毫米的偏差，都能顺利卡入，还能保持足够的抱紧力，不会出现松旷晃动。

　　外形尺寸方面，环形主体的轴向厚度控制在8到12毫米区间，这个厚度是反复校核过的：太薄的话环体刚性不足，长期受振动会出现永久变形，卡扣抱紧力快速衰减；太厚的话不仅浪费塑胶原料，还会占用过多安装空间，旁边相邻的接线端子、走线槽都会被干涉。两道卡扣凸台从环体外侧径向伸出，凸台的端面和安装基板的贴合面做了平面度要求，装配之后整个零件不会绕环形轴线发生转动，凸台根部做了R2以上的圆角过渡，避免注塑的时候出现应力集中，后续受冲击的时候根部不会轻易断裂。

　　从实际使用的反馈来调整细节：最初的方案卡槽边缘做的是直角，设备反复装拆几百次之后，卡槽棱边会磨出细微毛边，卡入的时候阻力变大，后续优化把卡槽和设备接触的棱边全部做了0.5毫米的圆角，既减少了磨损，也避免刮伤通讯设备的外壳涂层。环体内壁没有做多余的防滑纹路，因为通讯终端本身外壳是哑光磨砂材质，整面弧面接触产生的静摩擦力已经足够抵抗常规车辆行驶、生产线传送带传递的振动，加纹路反而会把接触面积拆成很多小点，局部压强变大，长期夹持会在设备外壳压出印痕。

　　安装边界上还要提前校核周边间隙：环形件装入工位之后，环体外侧距离周边的电气元件、走线空间至少留出3毫米的安全距离，避免设备卡入的时候环体撑开变形，挤压到旁边的信号线。整个零件没有额外的金属嵌件，一体注塑成型，装配的时候不需要额外的紧固件，直接卡在工位的限位销上就可以完成固定，后期维护的时候如果出现卡扣磨损，直接拔下替换即可，不需要拆解整个工位支架，维护成本很低。针对户外使用的场景，还可以在环体内壁贴合一层薄的泡棉垫，进一步缓冲振动，同时提升摩擦力，在颠簸路况下也能保证通讯终端不会从卡扣中脱出。
