库佩尔精密注塑模具内部结构

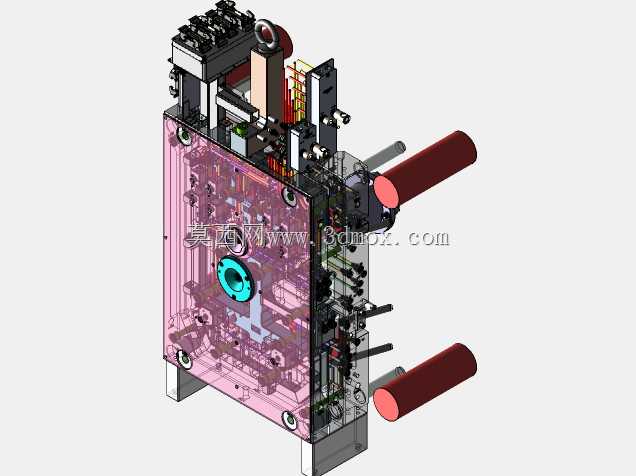

　　这套三维结构呈现的是一套典型的多板精密注塑模具，整体采用透明化处理的定模侧面板，将内部型腔布局、冷却回路、顶出系统与侧向抽芯机构完整暴露出来，便于结构工程师在方案评审阶段直接核对各子系统的空间干涉与运动行程。从应用场景看，这类模具主要服务于消费电子外壳、通讯工具类结构件以及带复杂倒扣特征的薄壁塑料件量产，模具在注塑机上完成合模、射胶、保压、冷却后，由开模动作带动分型面分离，再通过顶出板驱动顶针将制品从型芯侧平稳推出，侧向的油缸或斜导柱机构则负责处理制品外壁或内壁无法沿开模方向直接脱模的倒扣特征。

　　模型中最显眼的是两根横向布置的红褐色油缸，它们分别对应两组侧向抽芯滑块。油缸的安装座直接固定在模架侧面，活塞杆通过连接头与滑块体相连，开模前或开模同步阶段先执行抽芯动作，将成型倒扣的型芯从制品中抽出，避免顶出时拉伤塑料面。滑块本体采用导轨导向，底部配有耐磨板与压条，长期往复运动下可通过更换耐磨片维持配合间隙，这一点在大批量量产模具中尤为关键。油缸行程需要覆盖倒扣深度并留出安全余量，行程终点设置限位与感应确认，防止抽芯未到位就合模造成撞模。

　　定模侧的透明面板下方，可以清晰看到环绕型腔布置的冷却水路。水路以隔板式与直通式相结合的方式排布，靠近型腔表面的水道间距控制在管径的三到五倍范围内，目的是让模温在充模阶段保持均匀，减少制品因冷却不均产生的翘曲与内应力。水路接头集中引出到模具外侧，接冷却水时进出水方向按“低进高出”原则布置，便于排气与充满。型芯侧则通过喷管或隔水板实现深腔部位的冷却，避免局部热点延长成型周期。

　　顶出系统位于动模侧后部，由顶针板、回针、复位弹簧与导向柱组成。顶针的排布遵循受力均衡原则，在制品筋位、柱位与包紧力较大的区域适当加密，顶出力尽量垂直于分型面，防止顶白或顶穿。回针在合模时由定模侧推动顶出板先行复位，配合复位弹簧保证顶针在合模前完全退回，避免与型腔碰撞。对于带有螺纹或深柱的制品，结构中还可看到斜顶或套筒顶出的组合形式，斜顶在顶出的同时完成侧向让位，一套动作兼顾脱模与抽芯。

　　模架本身采用标准龙记或同等规格的工字模架，A板、B板、方铁与底板之间通过定位销与内六角螺栓紧固，导柱导套布置在四角承受合模导向载荷。浇注系统从主流道进入分流道，再经点浇口或侧浇口进入型腔；若为三板结构，流道凝料在开模时由拉料针与脱料板自动脱落，实现制品与废料的分离。热流道方案则可将主流道与分流道持续加热，减少回头料，图中顶部密集的气缸与阀针组件即对应阀针式热流道系统，每个浇口由独立阀针控制开闭，封胶质量与浇口痕迹都更可控。

　　安装边界方面，模具整体长宽尺寸需匹配注塑机拉杆内间距，厚度方向满足最小模厚与最大开模行程要求；定位环装入注塑机定模板定位孔，浇口套球面与喷嘴对接，动模侧通过压板或螺栓固定在动模板上。顶出孔位置与机台顶棍孔对齐，必要时增加顶出固定板。吊运则依靠模架侧面与顶部的吊环孔，整体重量在数十吨级时需核对吊环载荷与行车能力。整套装模顺序、水管走向、油缸行程与顶出行程在三维中均可逐一测量，为加工备料、电极拆分、装配调试与现场试模提供直接依据。
