1.5升容量爪式内撑容器底托模具

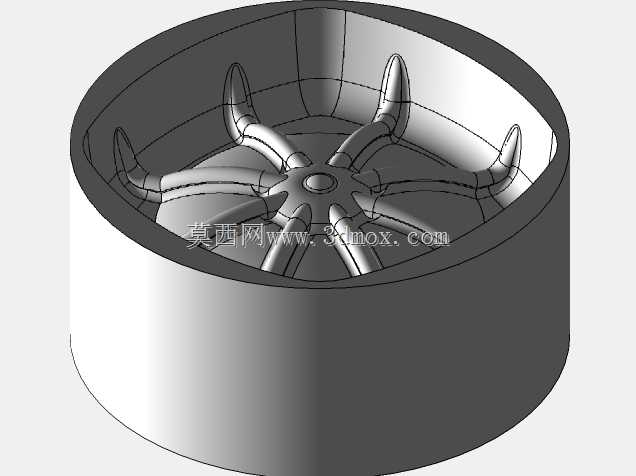

　　这套圆形深腔底托结构的建模工作，最初是围绕食品包装产线里1.5升大容量硬质容器的底部成型需求展开的，日常对接这类项目时，最先要敲定的不是曲面花哨程度，而是成型后零件能不能在灌装、旋盖、堆叠转运全流程里不出现形变、卡滞或者定位偏移。整个型腔采用直筒深腔布局，外壁预留均匀的壁厚余量，侧壁拔模斜度顺着脱模方向做连续过渡，没有出现局部倒扣或者断面突变，后续开模时顶出机构可以沿轴向平稳施力，不会把成型后的薄壁底托顶白、顶穿。腔底核心的六根放射状弯爪支撑筋是整个结构的设计重点，六根筋条从中心定位凸台向外呈辐射状延伸，末端微微向上翘起，弧度完全匹配1.5升容器底部的内凹轮廓：当容器落位到托座内部时，翘起的爪端会先贴合容器底缘的圆角位置，

　　随着容器完全坐实，六根筋条会均匀分摊容器满载后的竖向载荷，不会让容器底面直接硬接触型腔底部，既避免灌装输送过程中容器出现打滑转圈，也能在多层堆码时把上层重量顺着筋条传导到筒壁，防止薄底容器被压瘪。中心位置的小圆凸台做了沉台过渡，对应容器底部的中心定位凹点，装配时可以自动找正，不需要人工额外对位，在高速输送线上能大幅降低卡瓶、歪瓶的概率。建模过程中所有曲面都做了连续曲率检查，弯爪和底板、筒壁的交接位置全部做了圆角顺滑处理，没有尖锐内角——这不只是为了成型后零件不产生应力集中，更是考虑到模具加工时刀具可以一次性走刀完成曲面铣削，不需要后续大量人工抛光，内角处也不会残留料屑，日常生产清模的效率能提升不少。

　　筒身的外径边界按照产线现有定位工装的卡口尺寸做匹配，安装时可以直接嵌入灌装线的定位座，周边预留的紧固边距足够布置压条和固定螺丝，不需要额外改动现有线体的安装孔位。深腔的深度按照1.5升容器底部的插入深度设定，容器放入后侧壁和型腔内壁保留均匀的间隙，既不会因为间隙过小出现插装卡滞，也不会因为间隙过大导致输送过程中容器晃荡偏移。弯爪的翘起高度经过反复校核，太高会导致容器无法完全坐平，太低则起不到径向限位的作用，最终的弧度参数兼顾了PET和PP两种常见包装材质的成型公差，哪怕容器本身存在轻微的注塑收缩偏差，也能顺利落位。这类底托模具除了灌装线使用，也可以适配容器注塑生产环节的半成品承接工位，刚脱模的高温容器直接落入托座，

　　弯爪结构可以托住软态的容器底部，避免冷却过程中出现底面塌陷变形。整个结构没有多余的复杂特征，所有加强筋的厚度都遵循均匀壁厚原则，避免成型过程中出现缩痕，筋条之间的镂空区域也方便冲洗清洁，食品产线定期消杀时不会积存污渍。
