带安装固定板的双支架滑轮导向轮

　　该结构件属于典型的绳索导向与张紧支撑组件，整体由方形安装基板、双侧支撑臂、轮体以及轮轴配合区域组成，常见于轻型输送设备、牵引机构、门窗启闭装置、小型起重辅助机构、工装夹具和自动化生产线的走线、走带或走绳部位。其核心作用是改变柔性件的运动方向，限制绳索或皮带在运行过程中的横向偏移，并通过支架将轮体承受的径向载荷稳定传递到设备机架上。

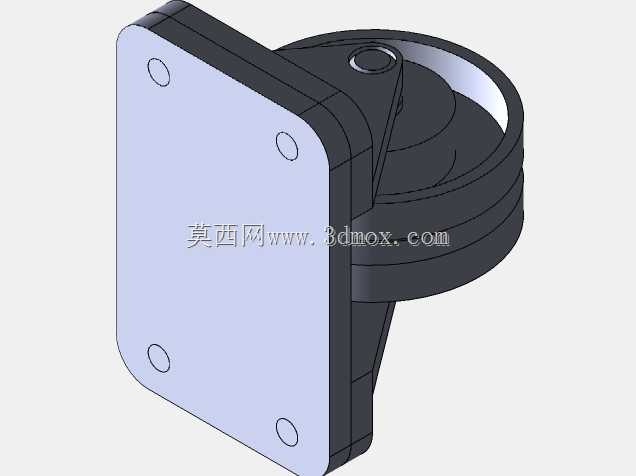

　　从实际布置来看，方形安装板承担与主机框架连接的功能，板体四角设置圆形安装孔，孔位分布在靠近板边的位置，便于使用螺栓从正面完成固定。板边采用圆角过渡，既减少尖角带来的装配干涉，也能降低应力集中。安装面保持平整，可在装配时与型材立面、焊接机架板或设备侧板贴合；若现场需要调整位置，也可通过长孔或外接转接板实现微调。建模时需要重点控制安装孔中心距、板厚、孔边距以及板面与轮槽中心面的平行关系，这些尺寸会直接影响轮体受载后的姿态。

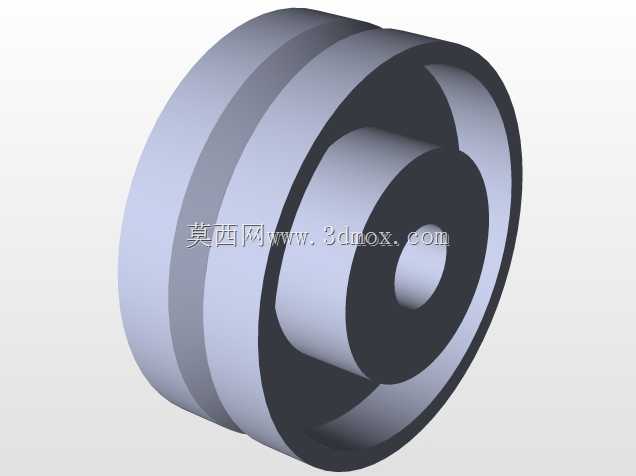

　　轮体部分采用带槽圆盘结构，槽型轮廓用于容纳钢丝绳、尼龙绳、圆带或其他柔性牵引件。轮缘外侧具有明显的环形凹槽，槽底圆弧与柔性件直径相匹配，槽口两侧形成挡边，可防止绳索在松边、抖动或偏载时脱出。轮体中部设置轴孔区域，孔位与支架上端的同轴孔对应，用于穿入销轴、螺栓轴或带衬套的转轴。若用于频繁转动工况，可在该位置加入滑动轴承、滚动轴承或耐磨衬套；若仅作为低速导向件，也可采用销轴直接配合，并在端面设置限位件防止轴向窜动。

　　两侧支架从安装板向前延伸并环抱轮体，形成近似叉形的支撑结构。支架与安装板之间不是简单薄片连接，而是通过加宽、加厚的过渡区域提高刚性，使轮体受到绳索拉力时，支撑臂能够承受弯矩和剪切作用。上、下支撑臂在轮体两侧形成约束，上端围绕轴孔布置，下端与安装板连贯结合，这种结构有利于把轮槽中心载荷分解到板体多个区域，避免单点受力造成支架张开。结构外形中多处采用圆角和斜面过渡，符合铸件、焊接件或机加工件的常见设计逻辑，也便于后续进行轻量化开槽或加强筋布置。

　　在功能特性上，该组件强调导向稳定性和安装便利性。方形基板提供了较大的接触面积，适合在竖直板面上固定；轮体悬伸于基板前方，使绳索可以在设备外侧绕行，减少与机架表面的摩擦。双侧支撑相比单侧悬臂结构，轴承受力更均衡，轮轴两端均有约束，运行时轮体偏摆较小。对于需要经常更换绳索或维护轮轴的场合，可将一侧支撑孔设计为可拆卸压板形式，或者在轴端加入开口销、卡簧、锁紧螺母等限位结构。

　　设计思路上，应先确定绳索的公称直径、最小弯曲半径、额定拉力和进出绳角度，再反推轮槽底径、轮缘宽度和支架跨距。轮径过小会增大绳索弯曲应力，轮槽过宽则定位不足，过窄又会夹绳或造成异常磨损。支架高度需要保证绳索在最大偏角下不与安装板、螺栓头或机架边缘接触；轮槽中心到安装面的距离属于关键边界尺寸，决定了柔性件绕行时的空间位置。安装孔区域应保留足够的扳手空间，螺栓规格与板厚需匹配，避免在张紧力作用下出现板件变形或孔位压溃。

　　外形尺寸方面，模型呈现出安装板近似方形、轮体直径与板高相近、轮体厚度小于板宽的比例关系。安装板正面四个孔位构成矩形固定基准，轮轴中心线位于板体前方并大致处于轮体中心高度。装配时需要关注轮体端面与支架内侧的间隙，间隙过小会增加摩擦，过大则容易产生轴向窜动；若加入轴承，还需控制轴承座孔的同轴度和端面垂直度。对于高速或高载荷场景，应进一步校核轴的弯曲强度、支架根部焊缝或铸造圆角处的疲劳强度，以及安装螺栓的拉剪复合受力。

　　整体建模过程适合采用实体特征方式完成：先建立安装板基体并切除四角固定孔，再绘制双侧支撑臂轮廓，通过拉伸或放样形成过渡结构；轮体部分可通过旋转特征生成轮槽、轮毂和外缘，再与轴孔、倒角、圆角等细节组合。完成零件后应根据实际装配关系建立销轴、衬套、螺栓和锁紧件，检查轮体转动包络、绳索进出路径以及安装工具空间，确保该导向轮组件在设备中既能稳定承载，又能满足维护和装配边界要求。
