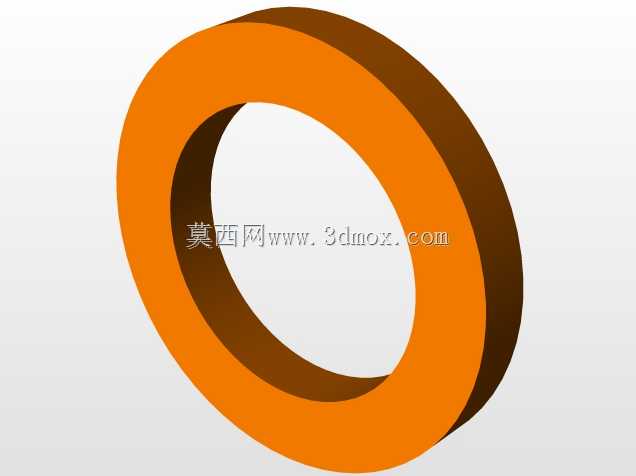

内燃机活塞配套环形衬套结构

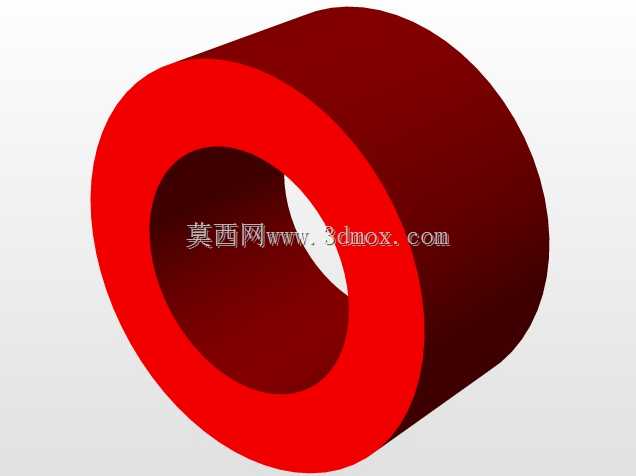

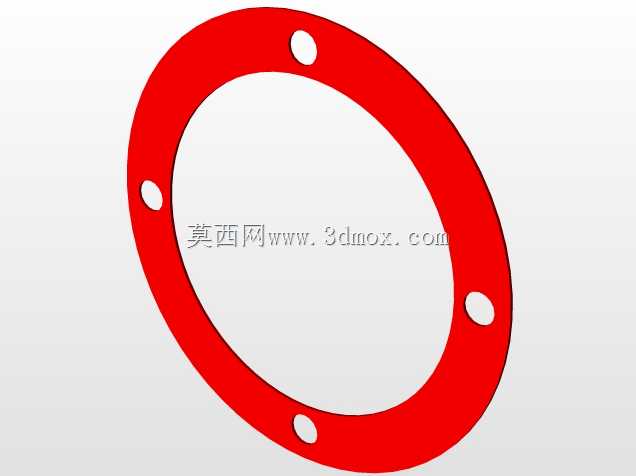

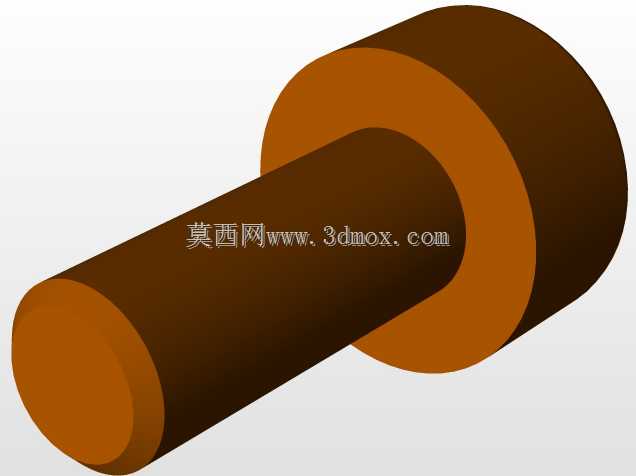

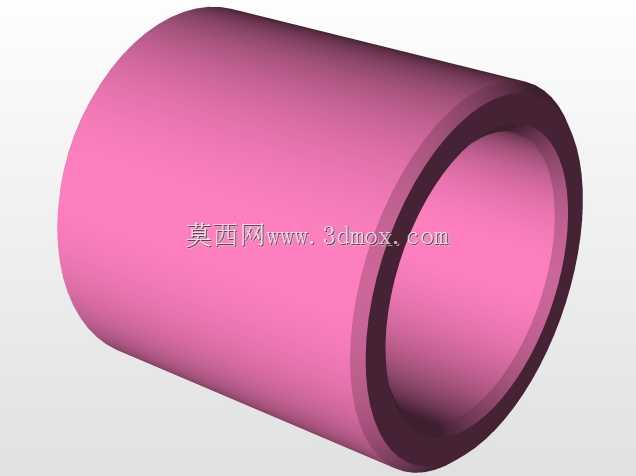

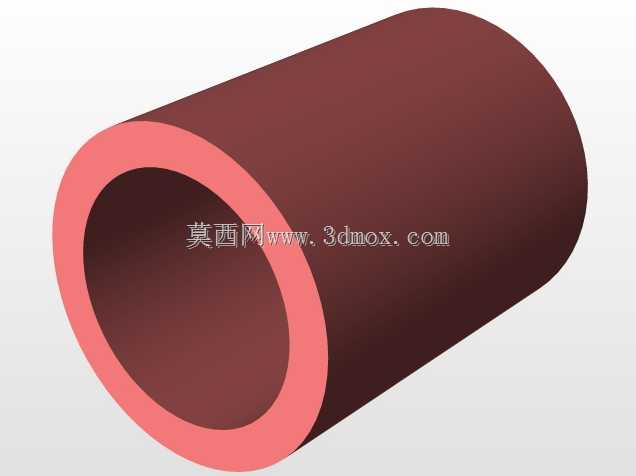

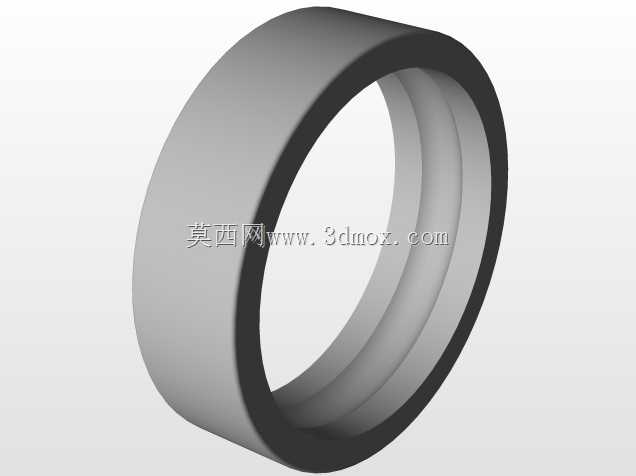

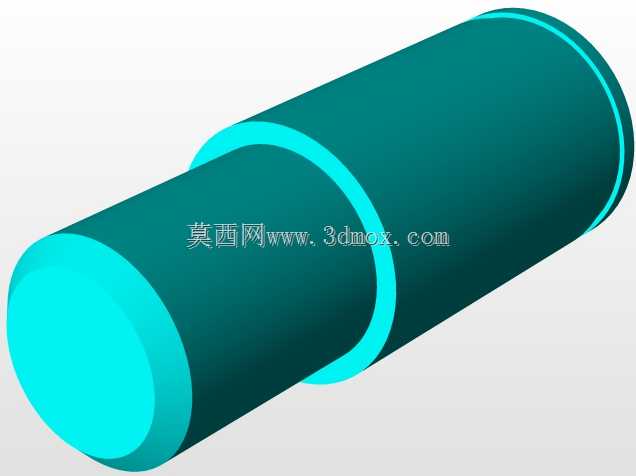

　　在往复式内燃机的装配体系里，这类厚壁环形构件属于活塞往复运动路径上的核心配合衬件，日常整机开发、维修改制以及教学拆解场景中，它的结构合理性直接决定了活塞往复运行的同轴度、摩擦损耗与密封表现。从现场装机的实际需求倒推设计逻辑，首先要锚定的是活塞在气缸内的全行程运动边界：活塞销带动活塞做高速直线往复时，径向会受到连杆摆角带来的侧向分力，若缸体本体直接与活塞外圆接触，长期交变挤压会快速磨耗缸体内壁，后期维修必须整体更换缸体，成本极高，因此这类独立环形衬套被压装在缸体的安装腔内部，作为可更换的耐磨耗中间层，把活塞的径向摩擦全部约束在衬套内孔表面，大修时仅需拆换衬套即可恢复配合精度，大幅降低运维成本。

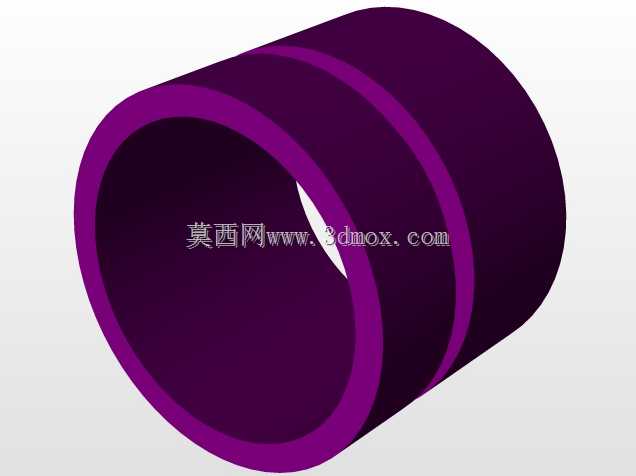

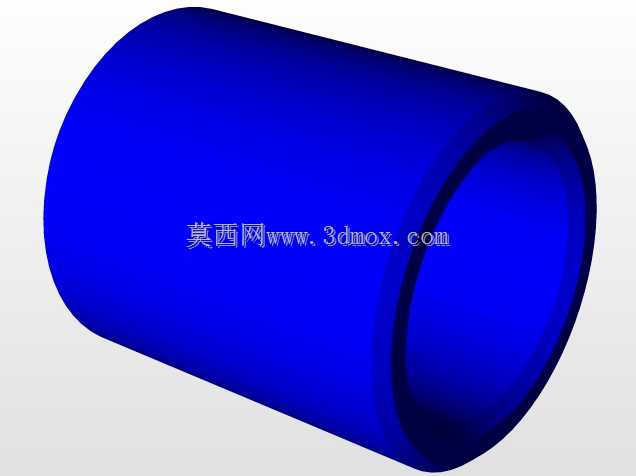

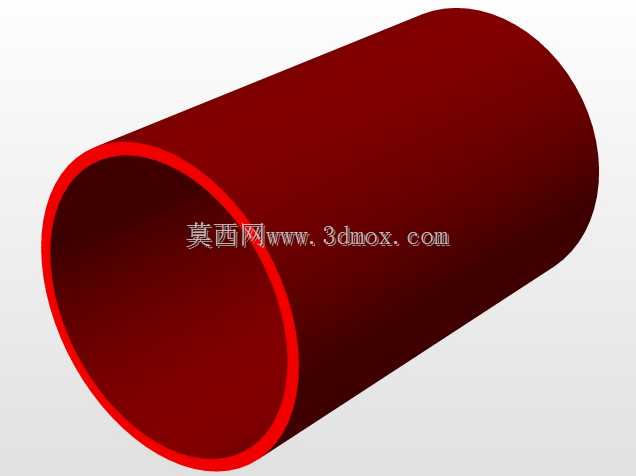

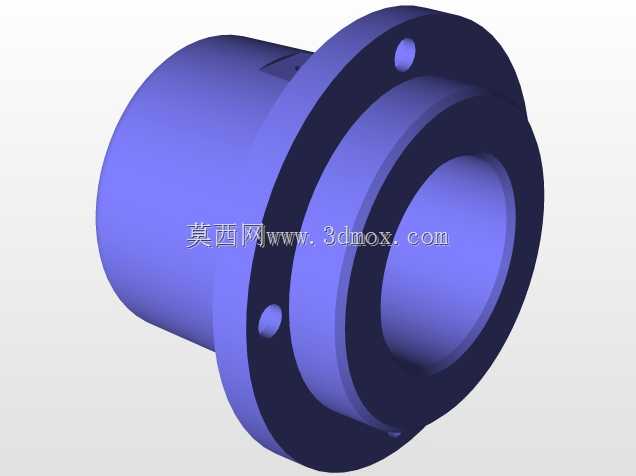

　　建模阶段首先要敲定的是外形与安装边界：该构件整体为等壁厚空心圆柱结构，外圆面设计为高精度光整圆柱面，压装时与缸体的安装内孔采用过盈配合，过盈量需要根据衬套材质的弹性模量、缸体材料的许用挤压应力反复校核——过盈量过小，发动机运行时的温升会让衬套与缸体之间出现相对滑移，甚至随活塞往复窜动；过盈量过大，压装过程中会导致衬套内孔发生收缩变形，预先加工好的内孔尺寸会失圆，反而缩小活塞的运行间隙，引发拉缸故障。因此建模时不仅要画出衬套的自由状态尺寸，还要同步模拟压装后的内孔形变余量，提前在内孔精加工工序预留对应的珩磨余量，保证压装完成后内孔与活塞外圆的配合间隙落在设计公差带内。

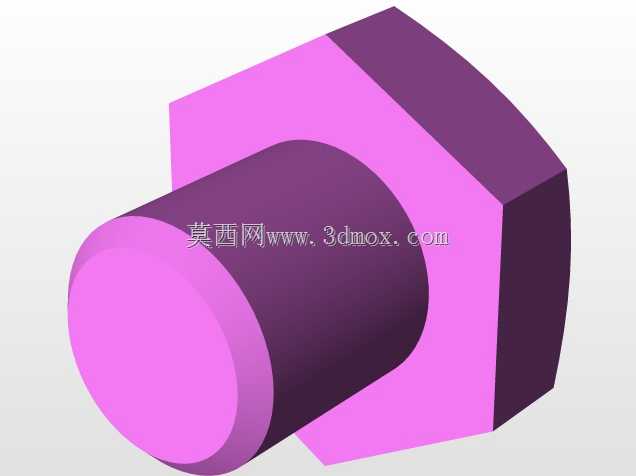

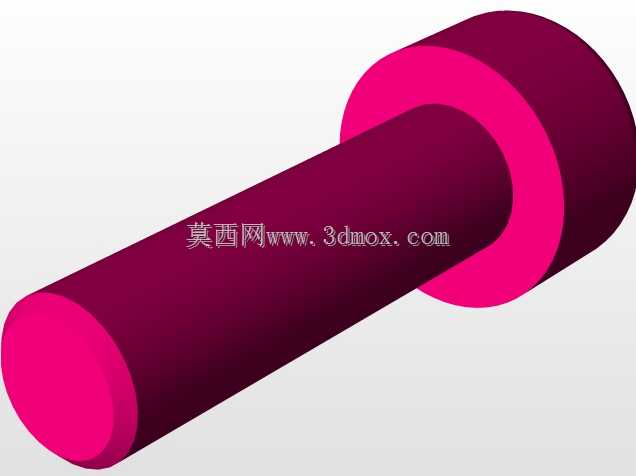

　　衬套的轴向长度需要覆盖活塞的全行程侧向受力区间：活塞运行到上止点与下止点两个极限位置时，活塞裙部的侧向支撑面必须完全落在衬套内孔的轴向范围之内，不能出现局部探出衬套端面的情况，否则活塞会出现单边倾斜，局部接触应力陡增，短期内就会出现异常磨损。衬套的两个端面需要与缸体的定位台阶面完全贴合，建模时要在端面处设计微小的导入倒角，既方便压装时的对位导向，也能避免压装过程中端面锐边刮伤缸体安装孔的内壁，残留的金属切屑如果进入配合面之间，会在运行时压伤摩擦表面。

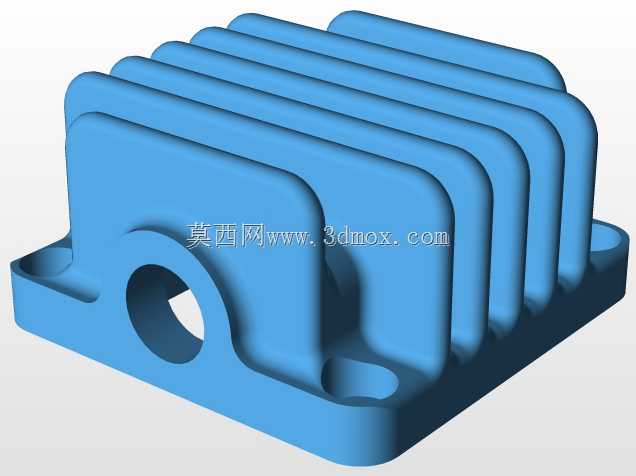

　　从功能特性层面看，这类衬套的内孔表面需要具备极低的摩擦系数与足够的硬度，日常设计中会根据发动机的转速等级选择对应的材质与表面处理方式，建模时需要在内孔壁预留润滑油膜的存储结构空间，保证活塞高速往复时摩擦面之间能形成稳定的动压润滑，避免干摩擦启动瞬间的剧烈磨损。衬套的壁厚设计需要兼顾刚性与散热需求：壁厚过薄，压装后容易出现形变，刚性不足无法承受活塞的侧向冲击；壁厚过厚，会占用过多缸体径向空间，同时活塞摩擦产生的热量难以通过衬套传导到缸体的散热水道，会导致衬套内部温度过高，润滑油膜碳化失效。

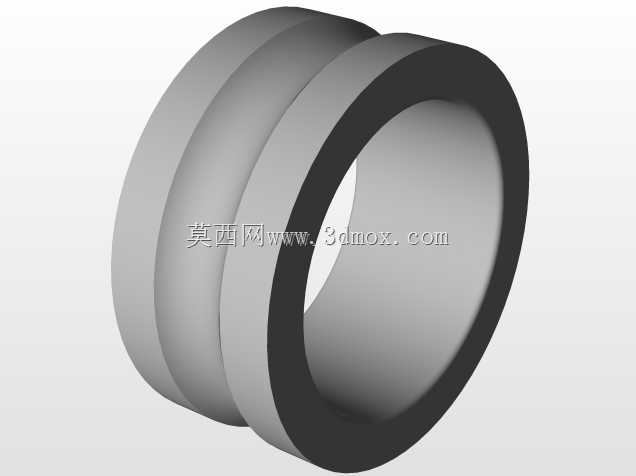

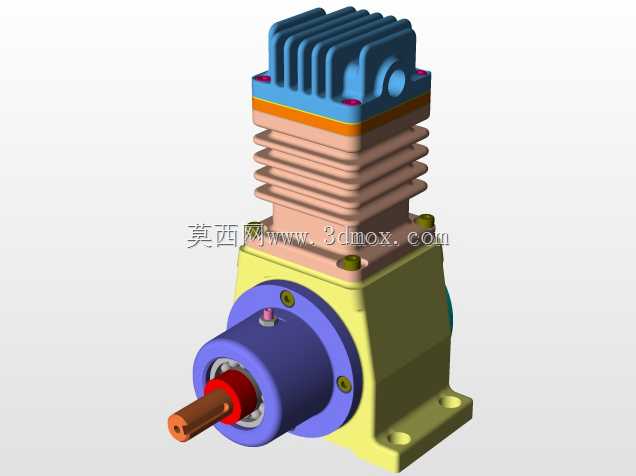

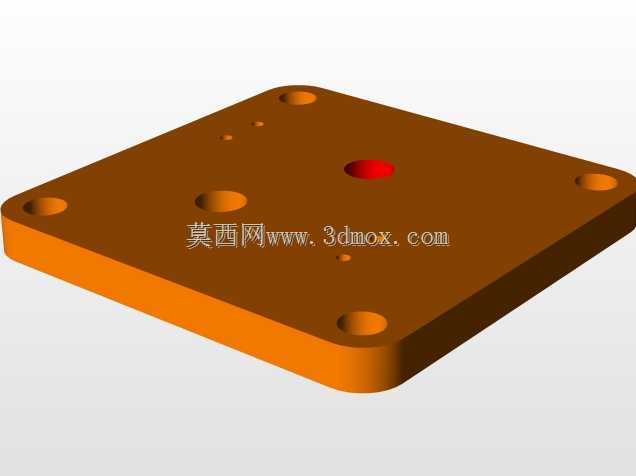

　　在整机装配的场景中，这类衬套还需要和上下两端的密封件、限位卡环做好轴向尺寸匹配：衬套压装到位后，端面与卡环槽的距离要保证卡环装入后能完全限制衬套的轴向窜动，同时不能给衬套施加额外的轴向预紧力，避免衬套受热膨胀时没有伸缩余量出现拱曲变形。在教学演示与三维结构校验的场景中，该环形衬套的模型可以和活塞、连杆、缸体模型做虚拟装配，模拟全行程运动过程中的干涉情况，检查活塞在各个摆角位置是否会和衬套内壁出现非正常接触，提前排查尺寸链设计中的公差累积问题，减少后续物理样机试装时的返工次数。针对小型单缸内燃机的轻量化设计需求，还可以在衬套的外圆非配合区域设计微浅的散热环槽，增加衬套与缸体之间的接触导热面积，同时存储少量导热介质，进一步降低运行时的衬套工作温度，整套结构没有多余的复杂特征，完全服务于往复运动的耐磨、导向与可更换需求。
