直柄高速钢麻花钻金属切削刀具

项目分类:通用机械零部件 发布时间:2022-06-09 ID:648182
  • 直柄高速钢麻花钻金属切削刀具
  • 直柄高速钢麻花钻金属切削刀具

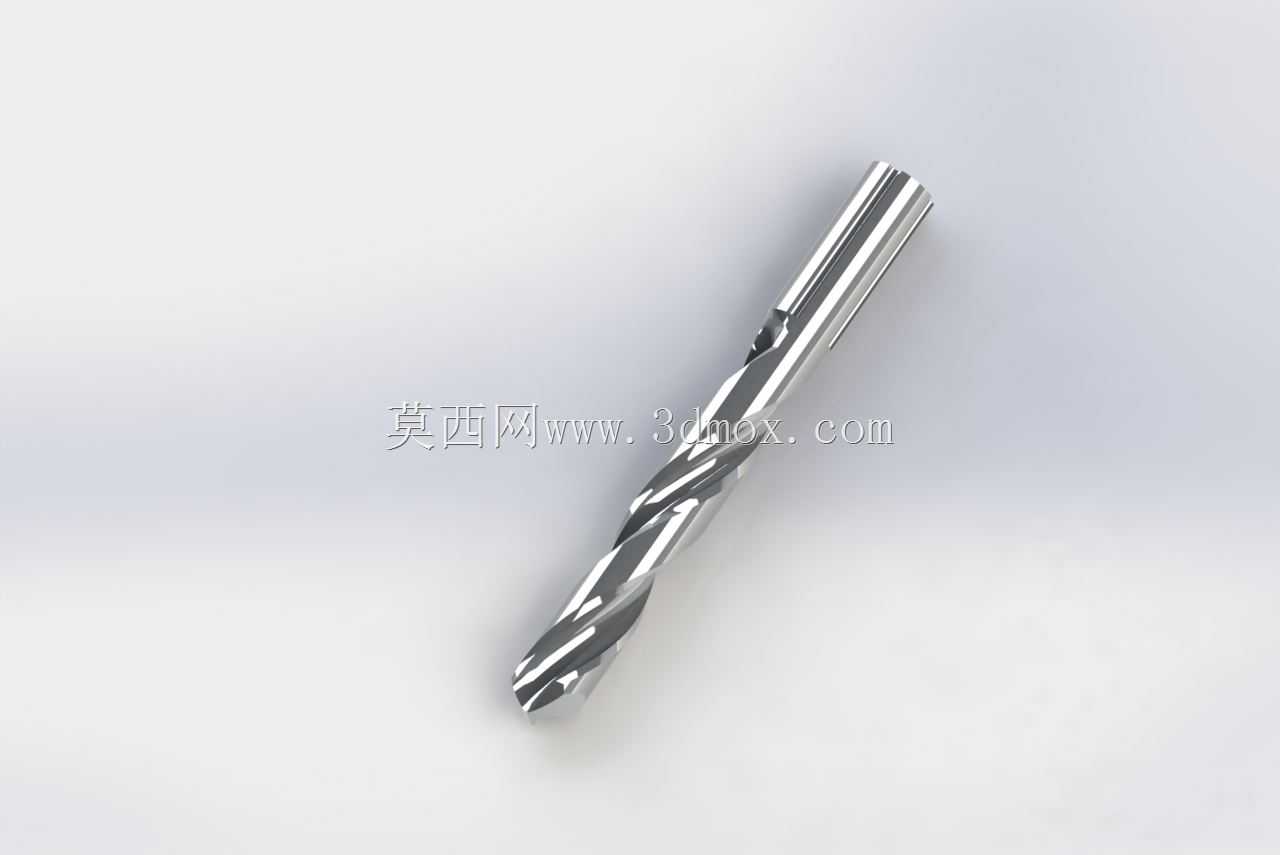

  这套直柄麻花钻三维结构围绕金属孔加工场景搭建,日常在普通钻床、立式加工中心、手持电钻以及镗铣设备的钻削工位都能见到这类刀具的身影,车间里做钢结构件预制孔、模具坯料工艺孔、机械装配连接孔、钣金件通孔加工时,它是最常用的孔加工耗材之一。从结构细节来看,模型完整还原了麻花钻的全部工作特征:尾部是光滑等径的圆柱直柄,装夹时直接伸入钻夹头锥孔内,依靠三爪同步抱紧柄部外圆传递主轴扭矩,这种柄部结构适配绝大多数通用钻夹头,不需要配套专用侧固刀柄或者弹性筒夹,换刀时松开夹爪就能直接抽出钻头,对位操作门槛很低,小批量多工位的加工场景里换刀效率优势很明显。钻身工作段开出两条对称分布的螺旋容屑槽,槽型从切削端部一直平滑延伸到靠近柄部的刃带收尾处,

  螺旋升角全程保持一致,钻削过程中切屑会顺着螺旋槽的曲面自动向外排出,加工钢材时带状切屑不会卡在孔底憋死钻头,加工铸铁这类短切屑材料时,细碎切屑也能顺着槽面被切削液冲离孔内。两条容屑槽之间凸起的部分是钻头的刃带,也就是导向部分,外径和钻头公称直径保持一致,刃带外圆和已加工孔壁直接接触,钻进过程中起到径向导向作用,避免钻头入刀时走偏,保证孔的轴线直线度。钻头端部是核心切削区域,两条主切削刃对称分布在横刃两侧,横刃位于钻头最顶端中心位置,入钻时最先接触工件表面,顶角按照通用金属加工的常规角度设置,兼顾钢材、铸铁、有色金属等不同材质的轴向进给阻力和刃口强度,主切削刃上预留了合理的后角,避免刀具后刀面和工件已加工表面直接摩擦,

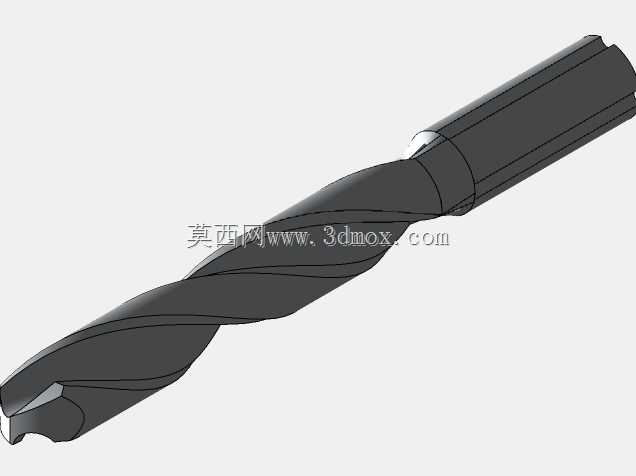

  同时前刀面和螺旋槽曲面顺滑衔接,切屑流出时没有突兀的台阶阻挡。建模过程中先绘制钻头端部的切削刃轮廓草图,通过螺旋扫描指令生成连续的容屑槽曲面,再对刃带部分做等距偏移保证外径公差,端部横刃部分单独做切削特征细化,把钻尖处的刃口过渡、后刀面倾角都还原到位,没有出现特征缺失或者曲面褶皱的问题。从安装边界来看,直柄部分的长度预留了足够的夹头夹持行程,装夹时柄部伸入夹头的长度不小于柄径的1.5倍,既可以保证夹紧摩擦力足够传递满负荷钻削扭矩,又不会让夹头碰到螺旋槽部分影响动平衡。刀具总长度按照标准长系列直柄钻的比例设置,加工普通厚度钢板时有效刃长完全可以一次走刀钻通,不需要中途退刀排屑,加工较厚工件时也能配合深孔钻削的分级进给工艺使用。

  在实际生产线里,这类钻头除了直接装在标准钻夹头上使用,还可以搭配快换钻套在组合工装里使用,钻套内径和钻头刃带外径做小间隙配合,加工箱体类零件的多孔位时,钻套提前固定在工装模板上,钻头穿过钻套再入刀,能把孔位位置公差控制在很小的范围内,不需要每一个孔都提前打样冲眼对位。针对不同加工材质,这套结构的几何参数也有对应的调整空间:加工低碳钢这类塑性材料时可以适当加大螺旋角让排屑更顺畅,加工硬铸铁时可以把顶角略微磨大、减小横刃宽度来降低轴向抗力,三维模型里所有特征都是参数化关联的,调整直径、槽长、顶角数值时整个刀具结构会同步更新,不需要重新绘制基础轮廓。刃带部分还做了微小的倒锥设计,从钻尖向柄部方向外径有极细微的递减,减少钻头和孔壁之间的摩擦面积,降低钻削发热,避免刀具在孔内卡死。整个模型没有多余的冗余特征,所有曲面都经过连续性检查,导入装配环境时可以直接和钻夹头、工装钻套做干涉校验,提前模拟装夹后钻头的伸出长度、钻进行程是否会和工件夹具发生碰撞,给工艺排布和刀具选型提供直观的结构参考。
