深沟球滚珠轴承精密结构三维建模

　　这套滚珠轴承的三维结构围绕旋转支承场景展开，建模时先从装配约束关系入手，把内圈、外圈、滚动体与保持架四个核心部分的配合边界梳理清楚。内圈与转轴采用过盈或过渡配合，随轴一同回转；外圈装入轴承座孔，承担径向定位并将载荷传递至机座；钢质滚珠沿内外滚道滚动，把滑动摩擦转化为滚动摩擦；保持架则均匀分隔各滚珠，避免滚动体相互接触、挤压或扎堆，保证运转时载荷分布稳定。

　　从实际用途看，这类轴承广泛出现在电机输出端、减速器中间轴、输送机辊筒、小型风机、家电转轴以及通用传动机构中。凡是需要在较低摩擦阻力下支撑旋转轴、承受径向载荷并兼顾少量轴向载荷的位置，都能看到深沟球轴承的身影。选型和建模时不能只看外形，还要结合轴颈、座孔、转速、载荷方向与润滑方式判断边界条件。径向载荷较大时，滚道与滚珠接触区的赫兹应力会上升；若存在轴向窜动，则需校核挡边接触和游隙变化；高速工况下，保持架的引导方式、润滑脂填充量以及密封结构都会影响温升和寿命。

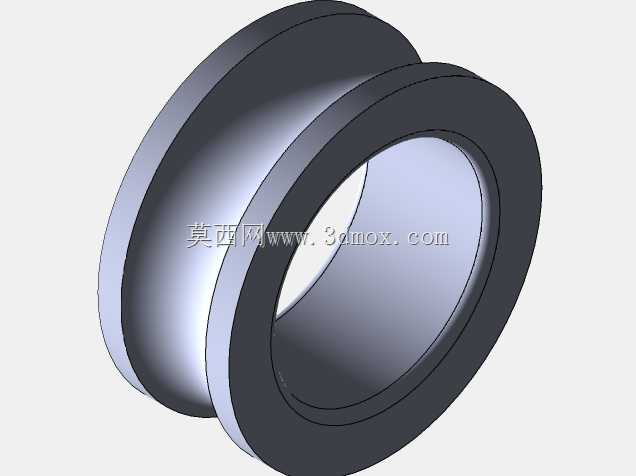

　　外形尺寸方面，模型重点表达了轴承的外径、内径、宽度、倒角、滚道曲率半径和滚珠直径之间的几何关系。内圈外圆面与外圈内圆面并非简单圆柱，而是加工出与滚珠曲率匹配的弧形滚道；滚道沟底半径略大于滚珠半径，使接触点形成合理的椭圆接触面，既降低接触应力，又限制滚珠在轴向的自由位移。两侧倒角用于压装导向，避免装配时划伤轴颈或座孔，也能减少应力集中。宽度方向决定了轴承在轴向空间中的占位，设计轴系时必须预留安装、拆卸和锁紧所需的空间，不能让端盖、挡圈或隔套与保持架发生干涉。

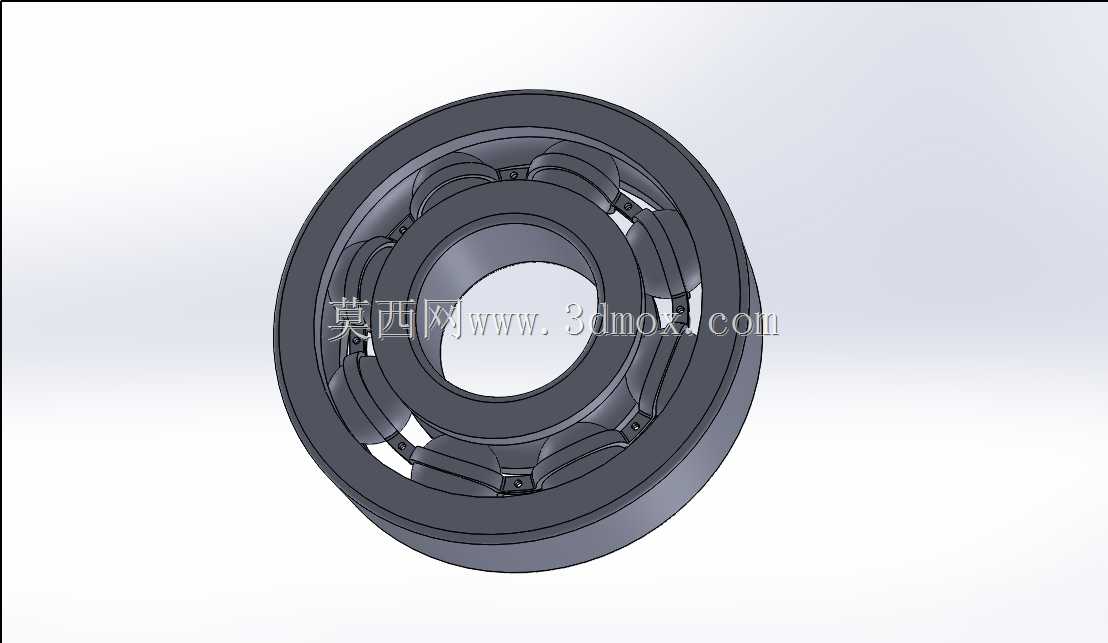

　　建模过程中，滚珠按圆周阵列布置，数量与节圆直径需要和保持架兜孔位置一致。保持架的兜孔形状不能随意绘制，它既要给滚珠留出滚动间隙，又要在周向上控制滚珠间距；浪形保持架、实体保持架或尼龙保持架在结构细节上差异明显，建模时应根据使用场景选择合适形式。若设备运行温度较高、润滑条件较差，金属保持架更稳妥；若追求低噪声、轻质量和自润滑特性，工程塑料保持架在中小载荷场合更常见。

　　安装边界上，内圈定位通常依赖轴肩、锁紧螺母、弹性挡圈或紧定套，外圈则依靠轴承座孔台阶、端盖和孔用挡圈固定。轴肩高度不能超过内圈倒角允许范围，否则拆卸工具无法着力；座孔台阶也不能压到外圈滚道区域，以免造成局部变形。三维装配时应检查轴承与轴、壳体、密封件、隔套之间的间隙关系，尤其要注意旋转件与固定件不能在热膨胀后接触。对于串联或成对安装的轴系，还需考虑预紧方式：适度预紧可提高支承刚度、降低振动和噪声，但过预紧会增大摩擦转矩，使温升加快，反而缩短使用寿命。

　　润滑与密封在结构表达中同样不可忽略。开放式滚珠轴承依赖外部润滑系统，适合齿轮箱内油浴或稀油润滑场景；带防尘盖或密封圈的轴承则可在出厂时填入润滑脂，减少维护频次，适用于电机、农机、输送辊道等不易频繁拆检的位置。密封唇与内圈外径之间存在轻微接触摩擦，建模时要体现其接触位置，但不能把密封件理解为完全刚性约束。

　　从工程校核角度看，滚珠轴承并非单一零件，而是一个标准化支承组件。三维模型需要清楚表达各零件的装配层次、接触关系和运动自由度：内圈相对外圈可绕轴线旋转，滚珠既公转又自转，保持架随滚珠沿节圆运动。通过这些结构细节，设计人员可以在总装阶段完成干涉检查、轴系刚度分析、安装工艺规划和维护空间确认，也能为后续工程图、BOM 编制和轴承选型提供直观依据。
