科幻双足作战机甲Raven结构设计

　　这款双足作战机甲的结构开发，最初是围绕近未来城市巷战、复杂地形突击与特种作战伴随支援场景展开的，不同于常规轮式履带式作战平台，双足行走构型的核心优势在于可以适配废墟、台阶、沟壑、狭窄楼道这类非结构化地形，在楼宇突击、灾后搜救、高危区域侦察任务中，能够越过常规地面装备无法通行的障碍，完成人员不便抵近的区域探查、火力点布设与物资转运工作。

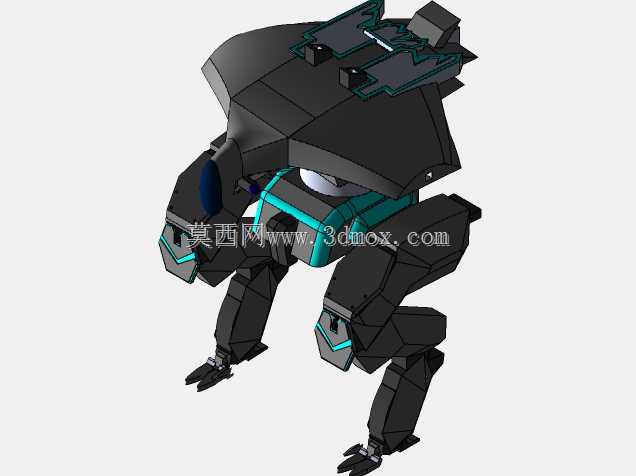

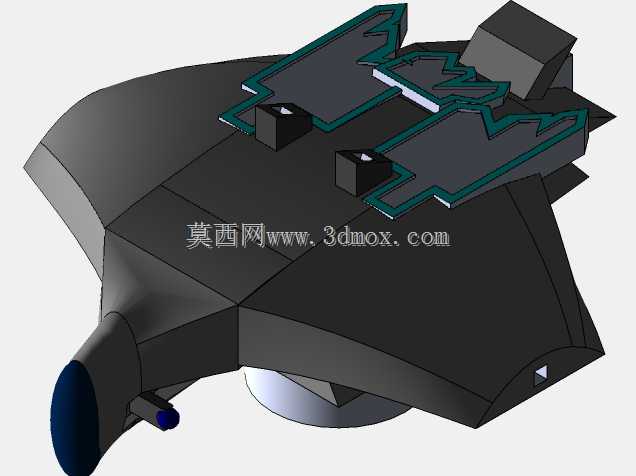

　　从整体布局来看，整机采用上宽下窄的重心收敛设计，躯干上部做了大倾角的多面体装甲包覆，所有外轮廓面均采用折角斜面设计，并非单纯追求视觉科幻感，工程层面这类斜向布置的装甲面可以在受侧向冲击、破片飞溅时改变入射角度，降低垂直侵彻的破坏力，同时多面体拼接的外壳也便于分块加工，后期维护时可以单独拆卸受损的装甲板块，无需整体更换外层护罩。躯干顶部预留了两处凸起的设备安装位，可根据任务需求换装观瞄模组、通讯中继天线、小型干扰装置或者外挂武器挂架，安装接口采用标准化的快拆卡槽，对位后通过侧向锁销固定，不需要额外工具即可完成模组更换，适配不同任务的快速改装需求。

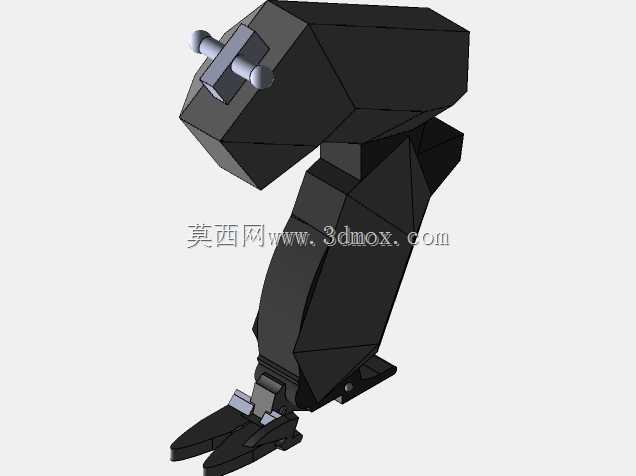

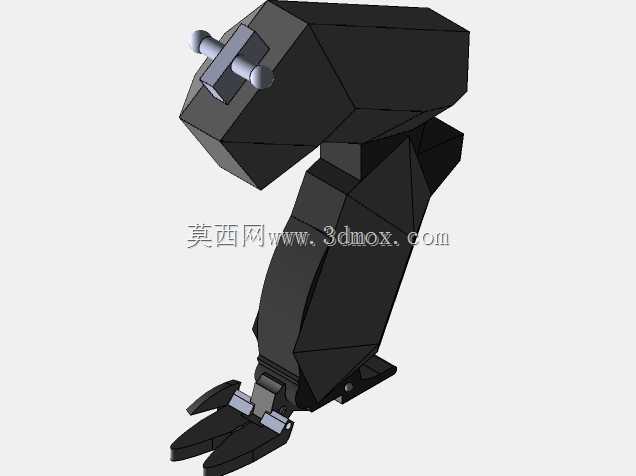

　　下肢部分是整个机甲结构设计的核心，双腿采用多段铰接的仿生关节布局，髋关节、膝关节、踝关节均设置了独立的转动副，膝关节位置做了向前突出的折线造型，内部预留了驱动元件的安装空间，腿部杆件采用箱型镂空结构，在保证整体抗弯抗扭强度的前提下尽可能降低自重，避免腿部惯量过大导致行走动作响应滞后。足部设计为带抓地齿的扁平支撑结构，接触地面的面积经过配重核算，静止站立时整机重心投影完全落在双脚支撑多边形范围内，单脚支撑的行走相位中，重心偏移路径也经过步态仿真校核，不会出现侧翻失稳的问题。腿部外侧同样布置了带青蓝色标识的装甲护板，护板和内部驱动骨架之间留有缓冲间隙，受到侧向撞击时护板可先产生微量形变吸收冲击能量，避免冲击力直接传递到内部关节传动部件。

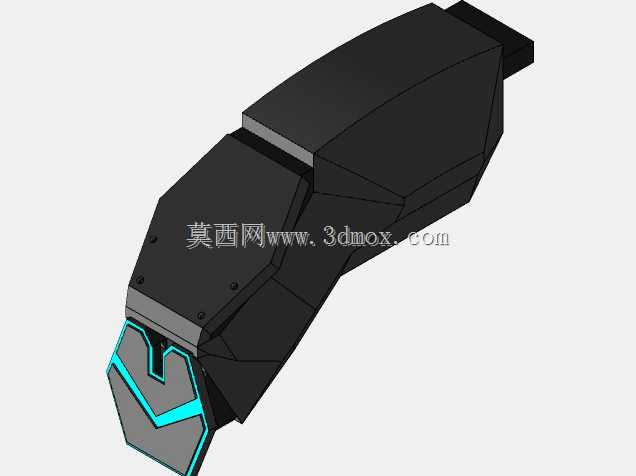

　　躯干正面的观察窗区域做了内凹处理，观瞄传感器内嵌在护板后方，避免外部凸起的镜头直接受到磕碰，窗口周边的装甲边框做了加厚处理，可抵御正面飞来的碎石与破片冲击。双臂位于躯干两侧，手臂关节同样采用多自由度铰接设计，手部末端设置了两指式夹持结构，既可以握持专用的作业工具与武器，也可以完成抓取门把、移开障碍物、拖拽轻量物资这类操作，手臂外侧的装甲块和腿部造型语言统一，所有棱角处都做了小圆弧过渡，避免应力集中在尖角位置导致结构开裂。

　　整机的安装边界在设计阶段就做了明确约束，整机站立高度适配常规室内楼道的层高，肩部最大宽度小于标准住宅门洞的通行宽度，确保机甲可以直接穿过常规建筑的房门与电梯轿厢，不需要对现有建筑设施做改造即可进入室内作业。所有内部走线都采用躯干内部中空通道布设，外部没有裸露的管线，避免在穿行废墟时管线被钢筋、碎石勾挂拉扯，外层装甲的拼接缝隙都做了错位遮挡，可阻挡粉尘、细雨进入内部腔体，提升在恶劣户外环境下的运行可靠性。

　　在结构建模过程中，所有铰接关节的转动行程都提前做了限位校核，膝关节弯曲角度、手臂前摆后摆的范围都按照实际行走与作业需求设定，不会出现零件运动干涉的问题。外壳分块的拆分线都布置在受力较小的区域，连接螺丝孔位预留了足够的沉头空间，装配后螺丝端面不突出装甲外表面，避免额外的凸起增加行进中的勾挂风险。这款机甲的设计既兼顾了科幻作战装备的外观辨识度，也在结构可行性、地形通过性、任务拓展性上做了贴合实际工程应用的考量，可作为科幻题材装备设计、双足机器人结构参考、作战载具概念验证的三维建模参考案例。
