黄铜手柄直通式球阀三维结构

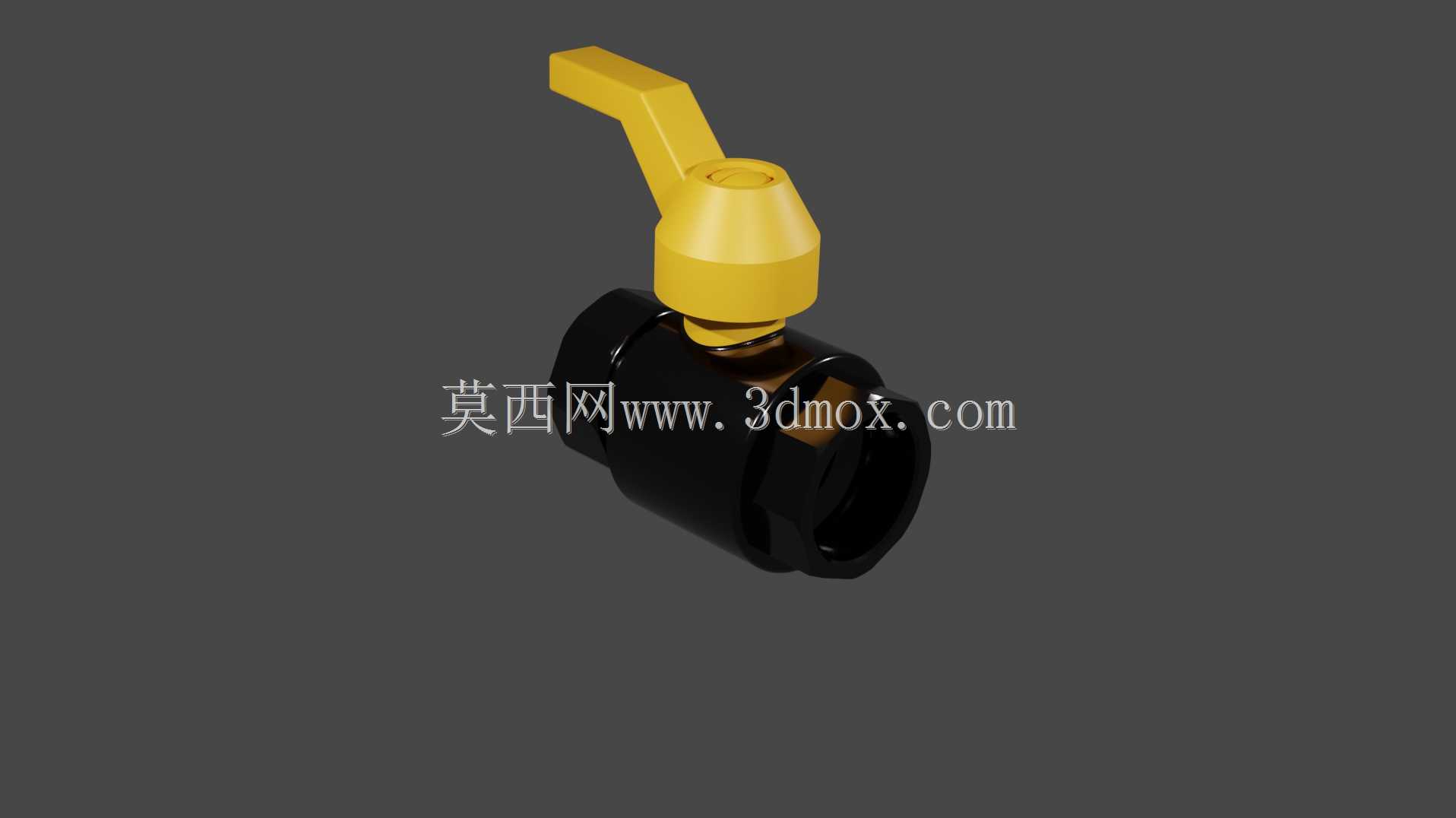

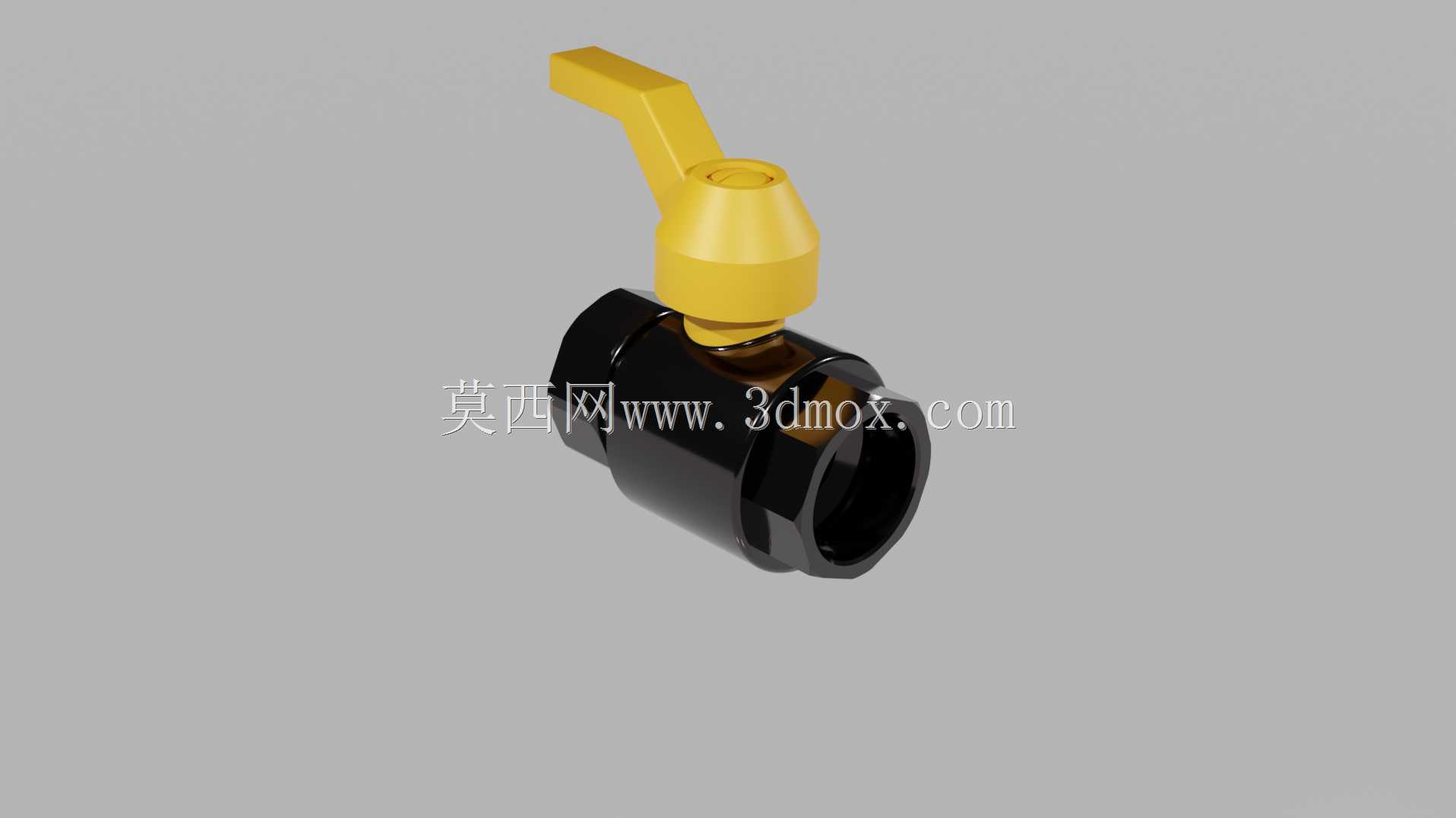

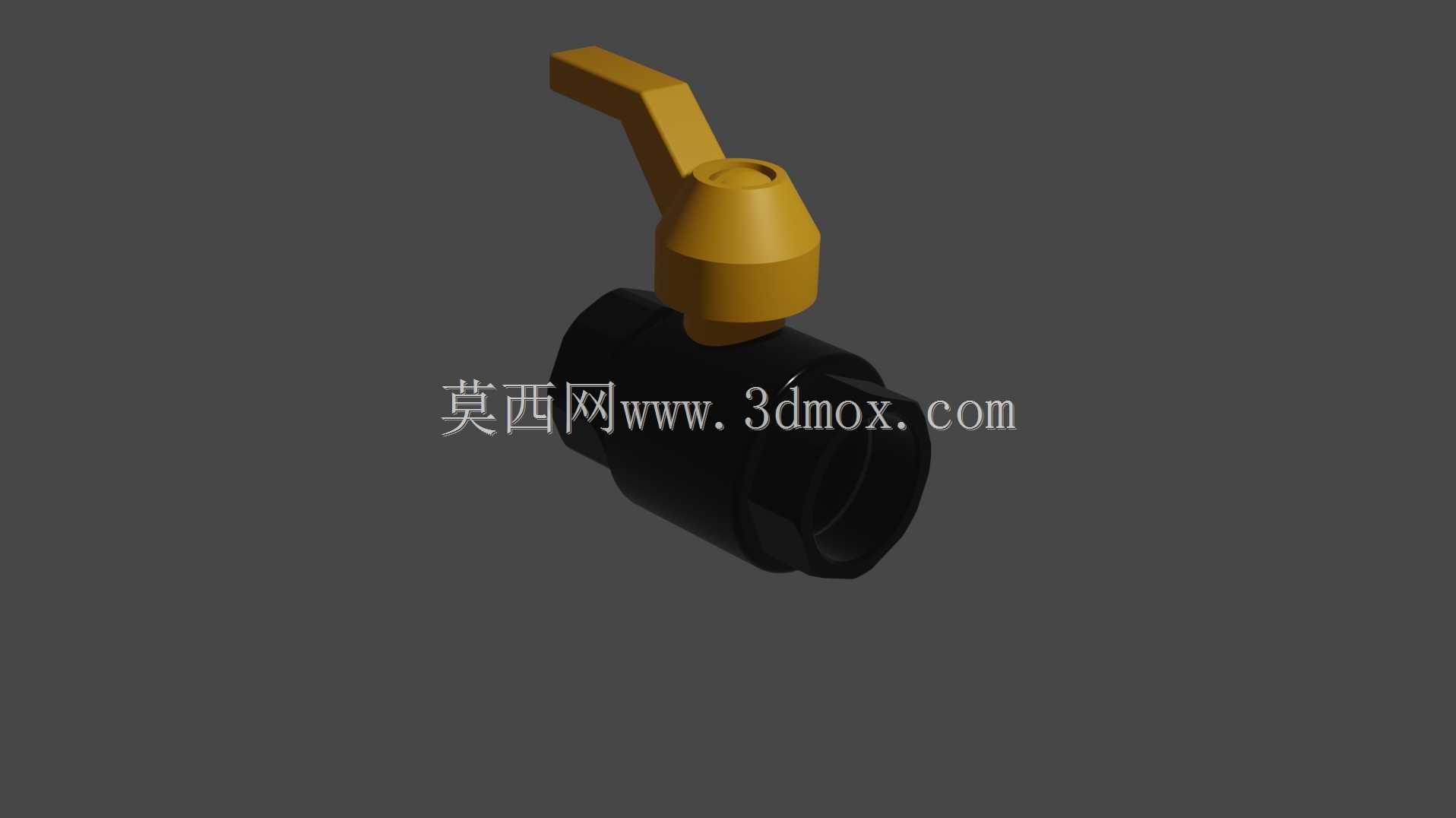

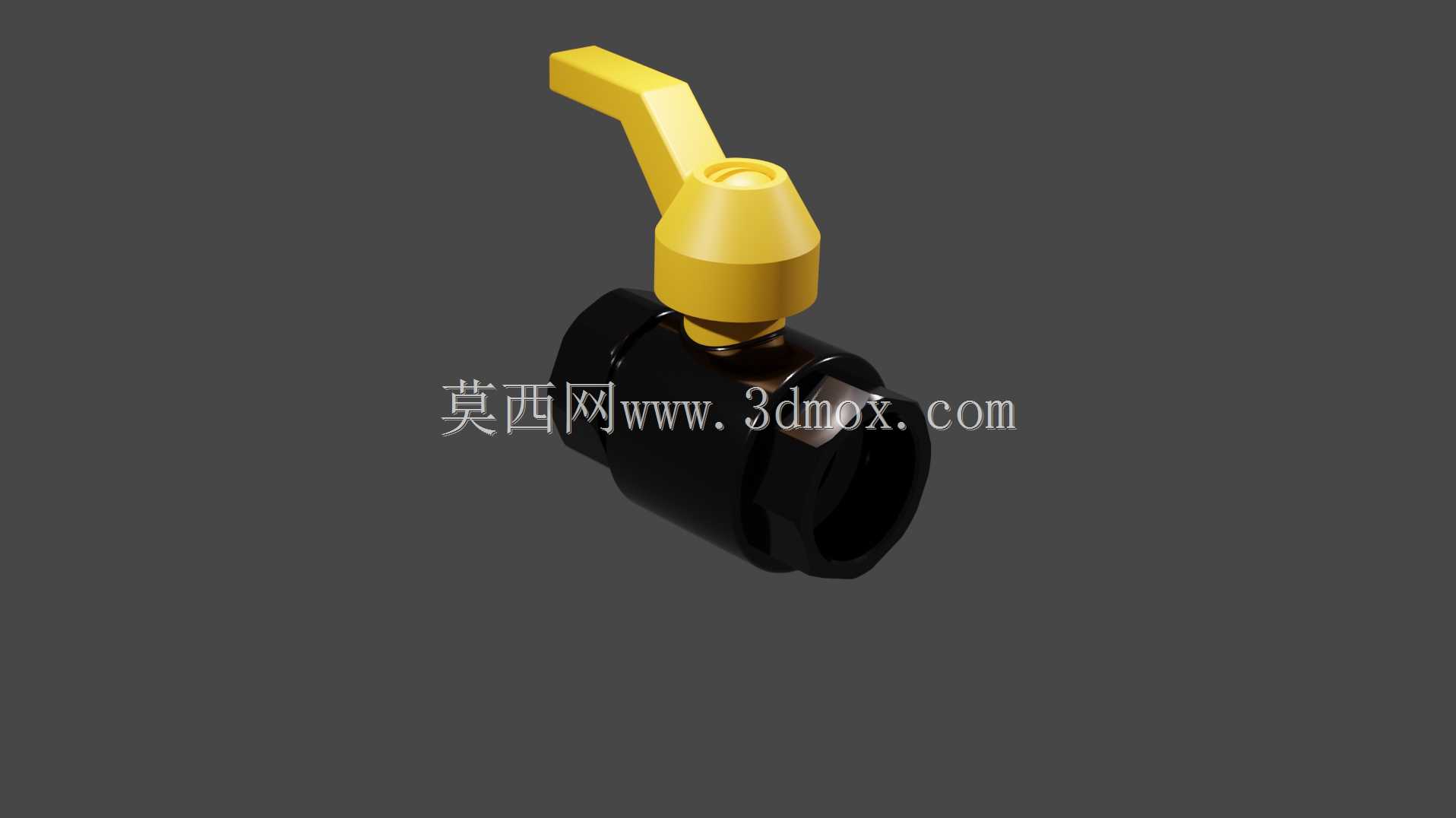

　　这款球阀的三维结构围绕小口径管路快速通断控制展开，整体采用直通式流道布局，阀体为黑色承插式结构，操作端配置黄铜色一体式手柄与阀杆压盖，适合在给排水、小型液压回路、气动管路、实验台流体系统以及设备内部冷却支路中承担截断与导通介质的作用。现场使用时，操作人员只需扳动手柄九十度即可完成全开或全关动作，相比多圈旋转的截止阀，启闭动作更直接，也便于在狭窄设备空间内快速判断阀门状态。

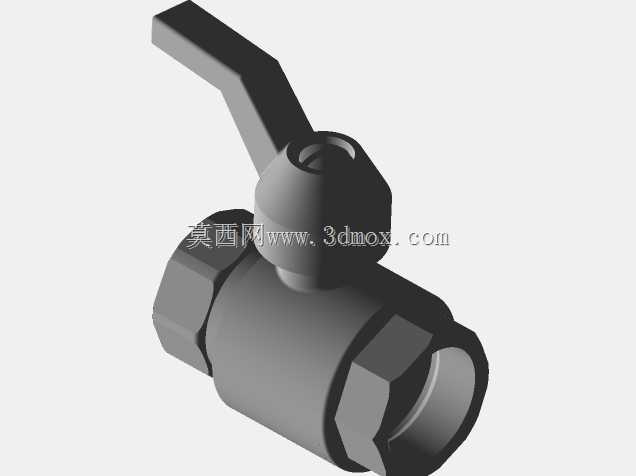

　　从结构设计思路来看，模型将阀体、球形启闭件、阀杆、压紧帽和长手柄拆分为清晰的装配关系。阀体两端保留承插接口边界，接口轴线与内部流道保持同轴，介质经过时流路平直，全开状态下流动阻力较小；阀杆从阀体上部伸出，外部通过锥形压紧帽形成装配约束，既限定阀杆的轴向位置，也为密封件预留压紧空间。手柄采用长臂杠杆形式，端部向下弯折，握持区域远离阀体中心，手动操作时能够获得更长力臂，降低启闭所需扭矩；手柄与阀杆顶部采用扁位配合，可避免转动过程中打滑，并保证手柄方向与球体通孔方向一致——手柄与管路同向时阀门全开，垂直于管路时阀门全关。

　　外形尺寸与安装边界方面，该类小件球阀在布置时不能只核对阀体长度，还要同时考虑手柄旋转扫掠范围。阀体两端接口需要与对应管径的管道、软管接头或承插件匹配，安装位置周围应留出手指操作空间，尤其手柄侧向翻转区域不能被机架、线槽或邻近阀件遮挡。若阀门布置在设备面板附近，手柄最高点与面板、护罩之间应保留安全间隙，防止启闭时发生碰撞；若多只阀门并排安装，还需按手柄长度控制阀间距，避免相邻手柄互相干涉。阀体下部与支撑结构之间可设置管夹或固定座，以减少管道重量和振动直接作用于阀杆密封区域。

　　在实际工程应用中，这种球阀常用于不需要频繁调节流量、而以可靠切断为主的场合。它不适合作为精密调节阀使用，因为球体在中间开度时流态变化较快，长期半开还可能使密封面受到介质冲蚀；但其全通径、快开快关和结构紧凑的特点，使它在冷却水通断、气路隔离、设备检修旁路、小型化工实验管路以及暖通支管中具有很高实用性。三维建模时，阀体内部应重点保证球腔、流道和密封座的同轴关系，外部则需准确表达承插接口直径、阀体总长、阀杆高度以及手柄旋转半径。对于结构设计人员而言，这些边界直接决定管道布置、维修空间和操作便利性；对于选型人员而言，模型可用于核对接口形式、手柄朝向和安装姿态；对于三维建模从业者而言，该作品也适合用来练习装配约束、旋转机构、密封压盖以及管路干涉检查等典型机械结构表达。
