二分之一内螺纹手动球阀结构设计

　　这套手动球阀的三维结构围绕小口径低压流体管路的通断控制展开，公称通径对应1/2英寸管螺纹规格，两端采用内螺纹连接形式，适配民用给排水、小型液压站、气动回路、化工取样管路、设备冷却水支路等常见安装场景。在设备配套层面，这类小通径球阀常布置在泵组进出口旁通、仪表检修隔离段、水箱排污口、气动三联件前后端，用来在维护时截断介质流向，避免整条管线排空泄压，也可在调试阶段手动调节支路通断状态，相比闸阀具备开关行程短、密封可靠、流阻平直的优势。

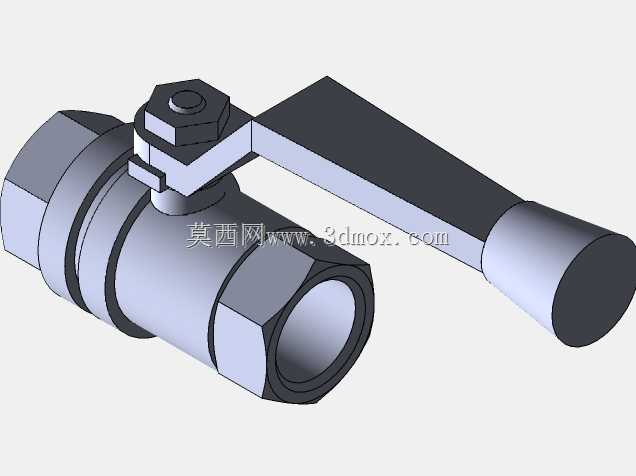

　　从结构组成拆解，模型完整还原了阀体、球形阀芯、阀座密封环、阀杆、压盖、锁紧螺母、操作手柄七大核心零件：阀体采用两段式对称布局，左右流道同轴贯通，内部容纳带通孔的球形阀芯，阀芯两侧贴合弹性密封阀座，当手柄带动阀杆旋转90度时，阀芯通孔与流道对齐即为全开状态，旋转至通孔垂直流道即为全关状态。阀杆从阀体上部的密封腔穿出，通过扁位与阀芯顶部的凹槽嵌合传递扭矩，杆身设置轴肩与填料密封位，外部由六角锁紧压盖压紧，既限制阀杆轴向窜动，又可通过压盖预紧力补偿密封填料的磨损间隙，杜绝介质从阀杆处外漏。操作手柄采用长杠杆式冲压成型结构，根部套合在阀杆方头上，末端做圆柱包边处理，操作人员握持施力时可获得足够扭矩，手柄扁平段贴靠阀体顶部的限位凸台，开关到位后无法继续转动，可直观反馈阀门当前启闭状态，避免误操作过位损坏密封副。

　　设计思路上优先兼顾小口径管路的安装空间约束：阀体两端外轮廓加工出六角夹持面，现场装配时可直接用普通管钳或开口扳手卡住阀体拧动，无需额外工装；整体轴向长度控制在短螺纹阀门的常规边界内，两端内螺纹的有效旋合深度满足管螺纹密封要求，安装时缠绕生料带或配合螺纹密封胶即可实现低压工况下的丝口密封，无需额外焊接法兰，大幅降低现场施工难度。阀芯的通孔直径与公称通径匹配，全开状态下流道无明显缩径，介质流经时压力损失小，不易在阀腔内部积存杂质，适配水、压缩空气、低压矿物油、弱腐蚀性流体等多种介质。密封阀座采用嵌入式安装结构，嵌在阀体内部的定位台阶内，装配时两段阀体对合后即可夹紧阀座，阀芯在两阀座之间保持合适的预紧间隙，开关力矩适中，长期使用出现密封磨损后，可拆开阀体更换阀座配件，无需整体替换阀门。

　　安装边界层面，阀门顶部手柄的旋转摆动空间需要在管路布置时提前预留：手柄全开时沿流道轴向延伸，全关时摆动至与流道垂直方向，周边不能布置紧贴的管线或设备壁面，避免手柄转动行程被干涉。阀体两端螺纹的同轴度在建模时做了约束，装配到管路后不会出现别劲应力，六角夹持面的尺寸符合常规管装扳手的操作空间，相邻管道、接头之间预留至少一个扳手厚度的操作间隙，方便后期检修拆装。阀杆顶部的压盖螺母采用标准六角外形，日常维护时可直接用扳手微调压紧力，当阀杆处出现微量渗漏时，适度拧下压盖即可挤压密封填料补偿间隙，不用停线拆解整个阀门。

　　从工程选型角度看，这类小口径手动球阀结构简单、零件数量少、动作可靠，没有复杂的电动或气动执行机构，依靠人工手柄操作即可完成通断，适合不需要频繁自动调节、仅做检修隔离或手动开关的支路。三维建模过程中对各零件的配合公差做了合理还原：阀芯球面与阀座密封面设为贴合配合，阀杆与阀体孔位设为间隙配合保证转动顺滑，压盖螺纹与阀体上部外螺纹旋合到位，手柄与阀杆方头采用小间隙配合保证扭矩传递无松动，各零件无干涉错位，完整还原了实物阀门的装配逻辑与运动关系，可直接用于管路布置干涉校验、设备维修拆装演示、小阀门结构原理教学等场景。
