带减震结构的可折叠稳定支撑腿

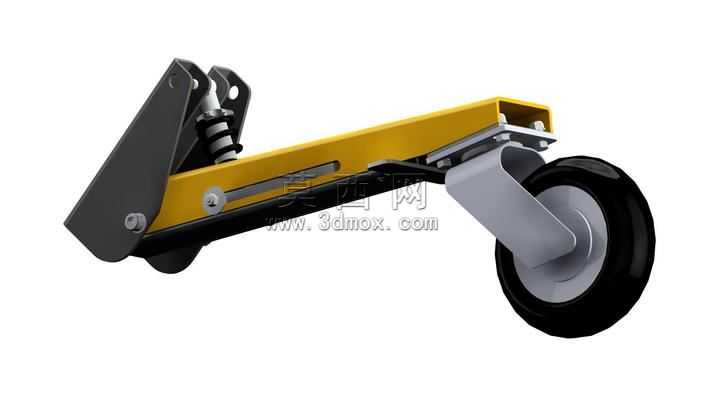

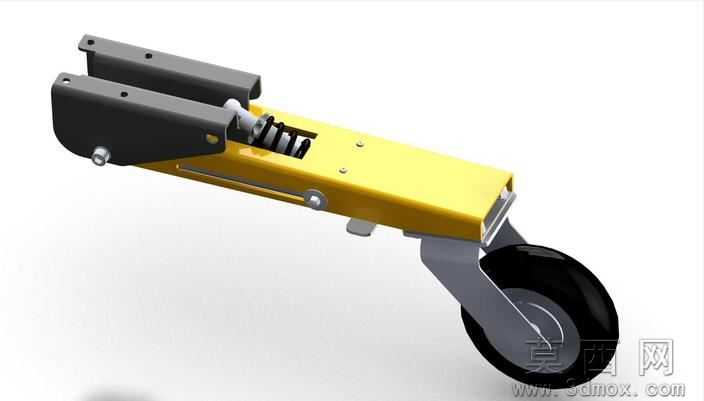

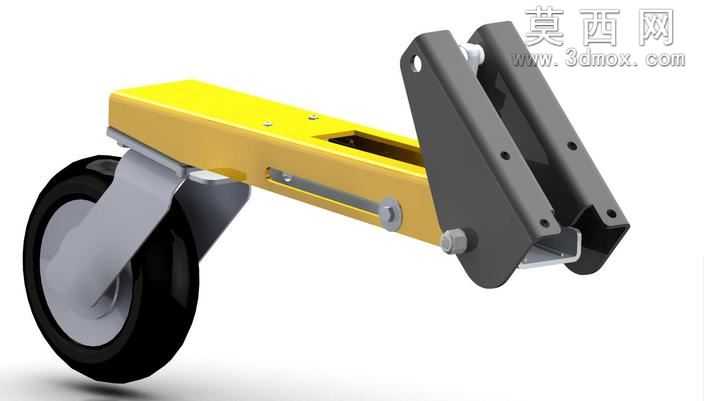

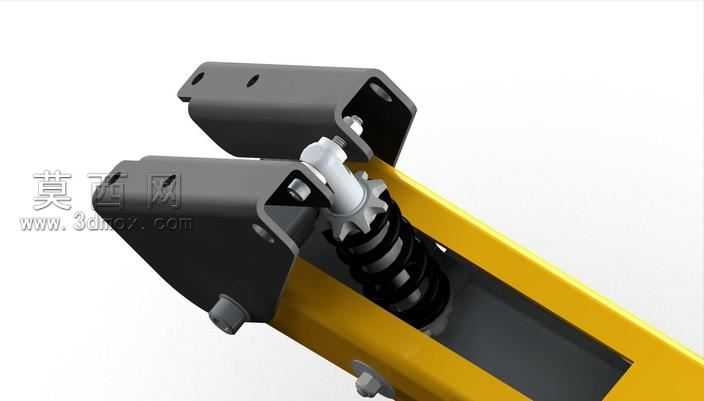

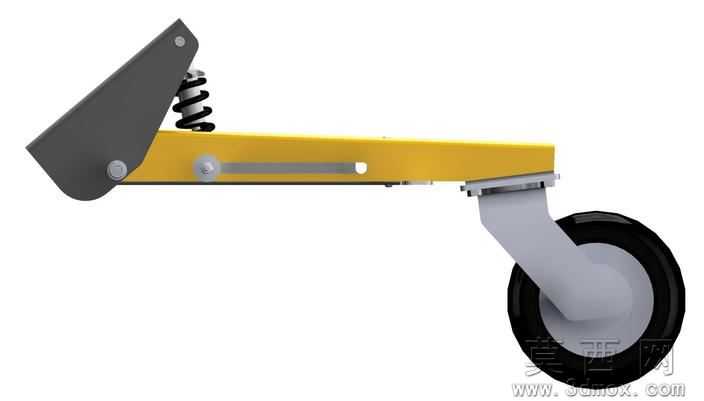

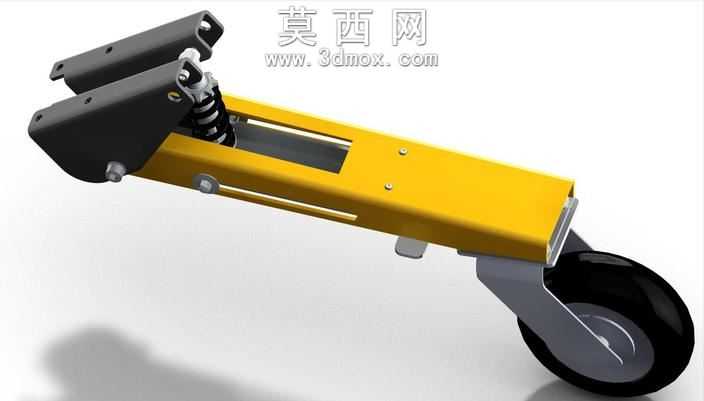

该稳定支撑腿采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各运动部件的装配干涉校验，通过约束模拟验证折叠、展开状态下的结构活动范围，确保各铰接点转动顺畅无卡滞。模型渲染阶段针对不同部件匹配对应材质属性：主体支撑梁采用哑光黄色金属漆材质，还原工业金属构件的漆面质感；铰接安装座做黑色哑光硬质金属处理，模拟铸钢件的粗糙磨砂表面；减震弹簧部件赋予亮面金属材质，通过高光反射表现弹簧钢的金属特性；支撑轮部分分别为橡胶轮胎做哑光深黑漫反射材质、轮毂做银灰色硬质塑料材质，区分不同部件的材质差异。结构设计上采用极简低成本的方案思路，整体无复杂异形零部件，所有构件均采用常规型材、标准件加工即可实现，大幅降低材料采购、机械加工与装配的综合成本。在高度方向集成专用安装支架，低枢轴点的减震器在支撑腿完全展开的工作位置可保持姿态固定，减震器选用5-3/4眼对眼长度规格，在40度最大受力工况下可承载1600磅载荷，能够有效吸收外部冲击载荷，适配50-2500磅中载载荷的使用场景，锁定托架预留多组不同角度的插槽，可根据实际安装需求调整支撑角度，兼顾结构可靠性与场景适配性。建模过程中对所有铰接孔位、安装面做了公差预留模拟，确保后续生产加工时的装配精度，整体结构在保证支撑强度、缓冲性能的前提下，尽可能简化零件数量，减少不必要的加工工序，符合低成本工业支撑部件的设计定位。
