轻量化钢制载货车辆底盘承载支架

项目分类:汽车 发布时间:2022-03-28 ID:594414
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架
  • 轻量化钢制载货车辆底盘承载支架

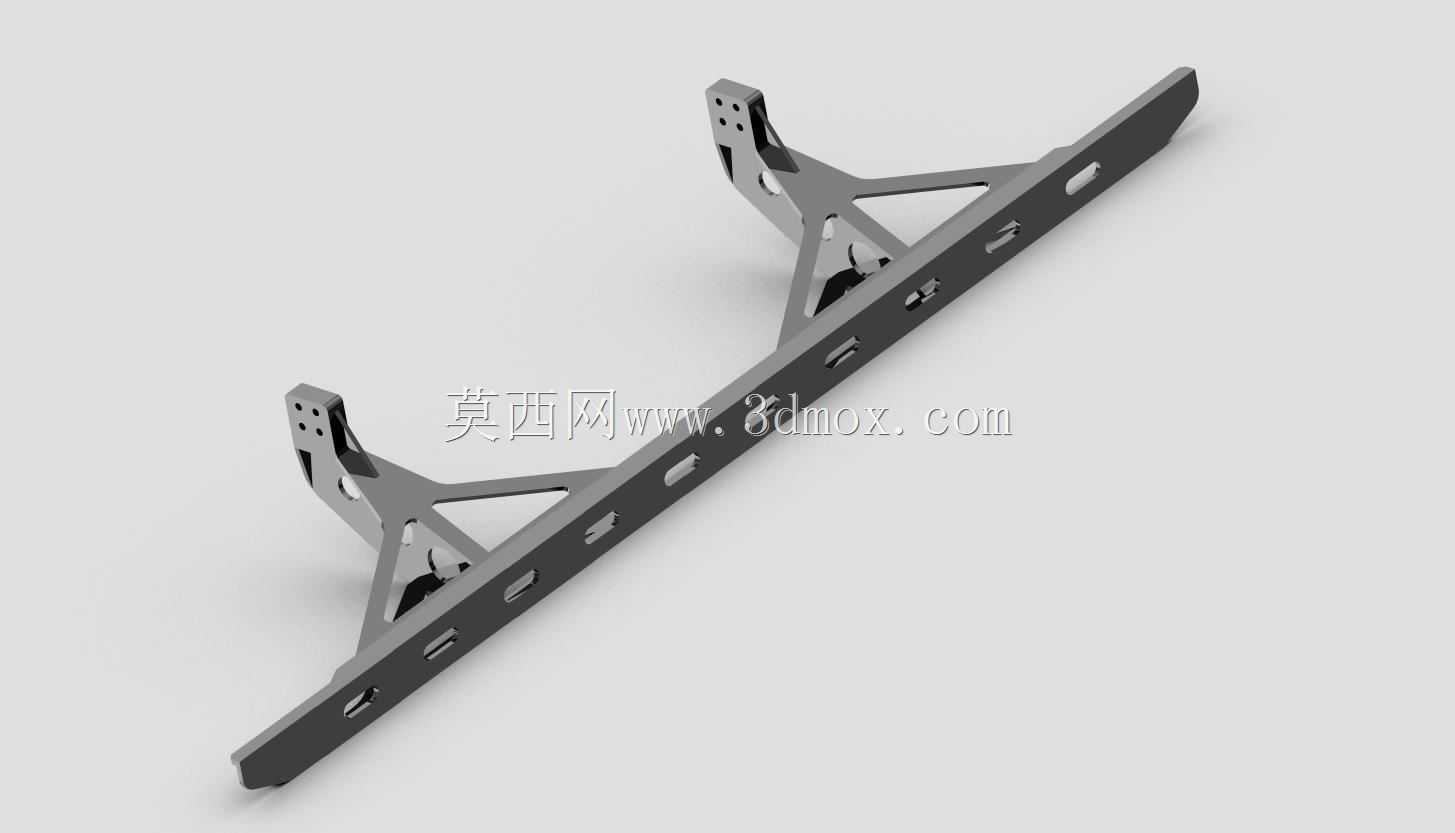

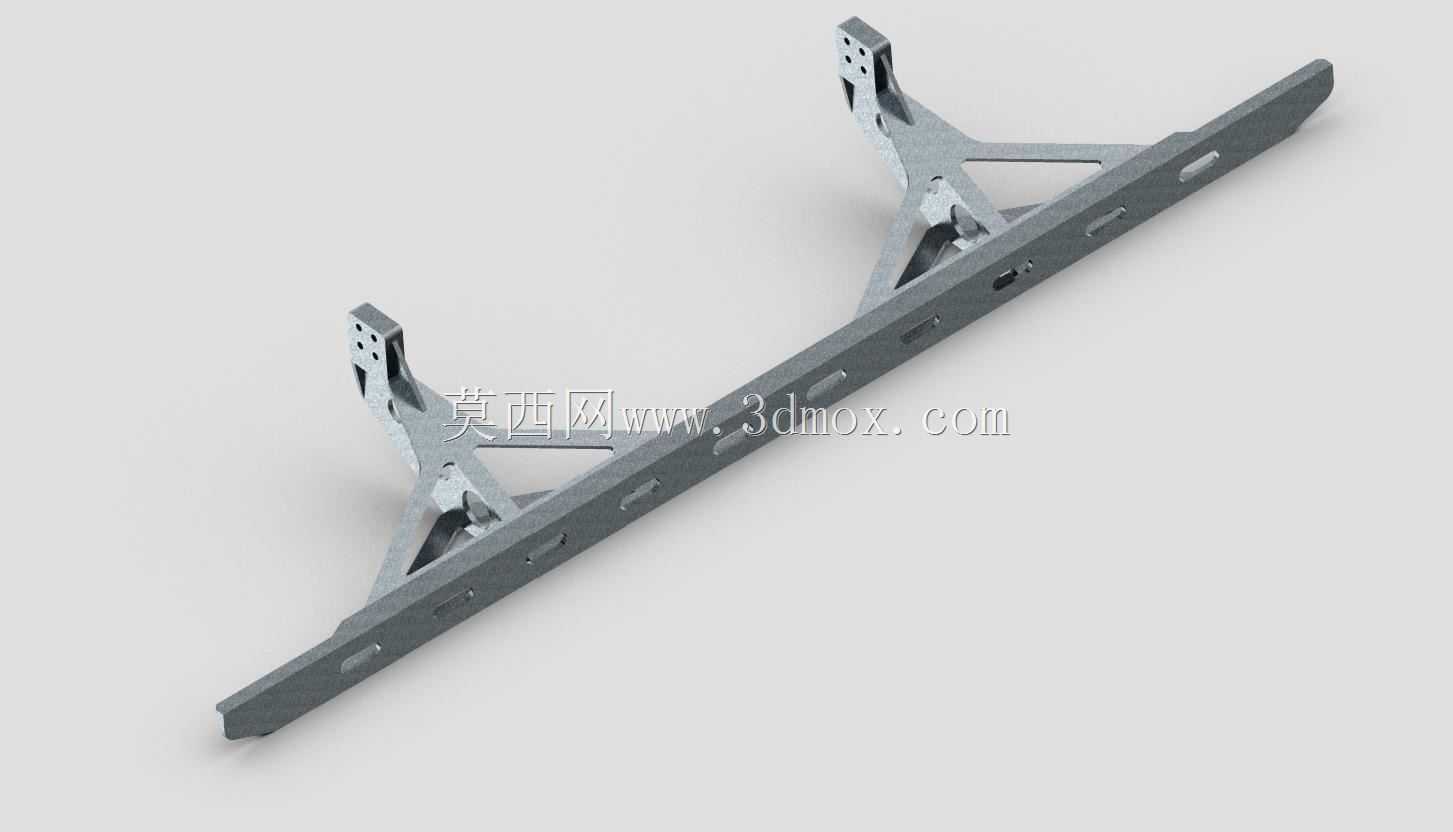

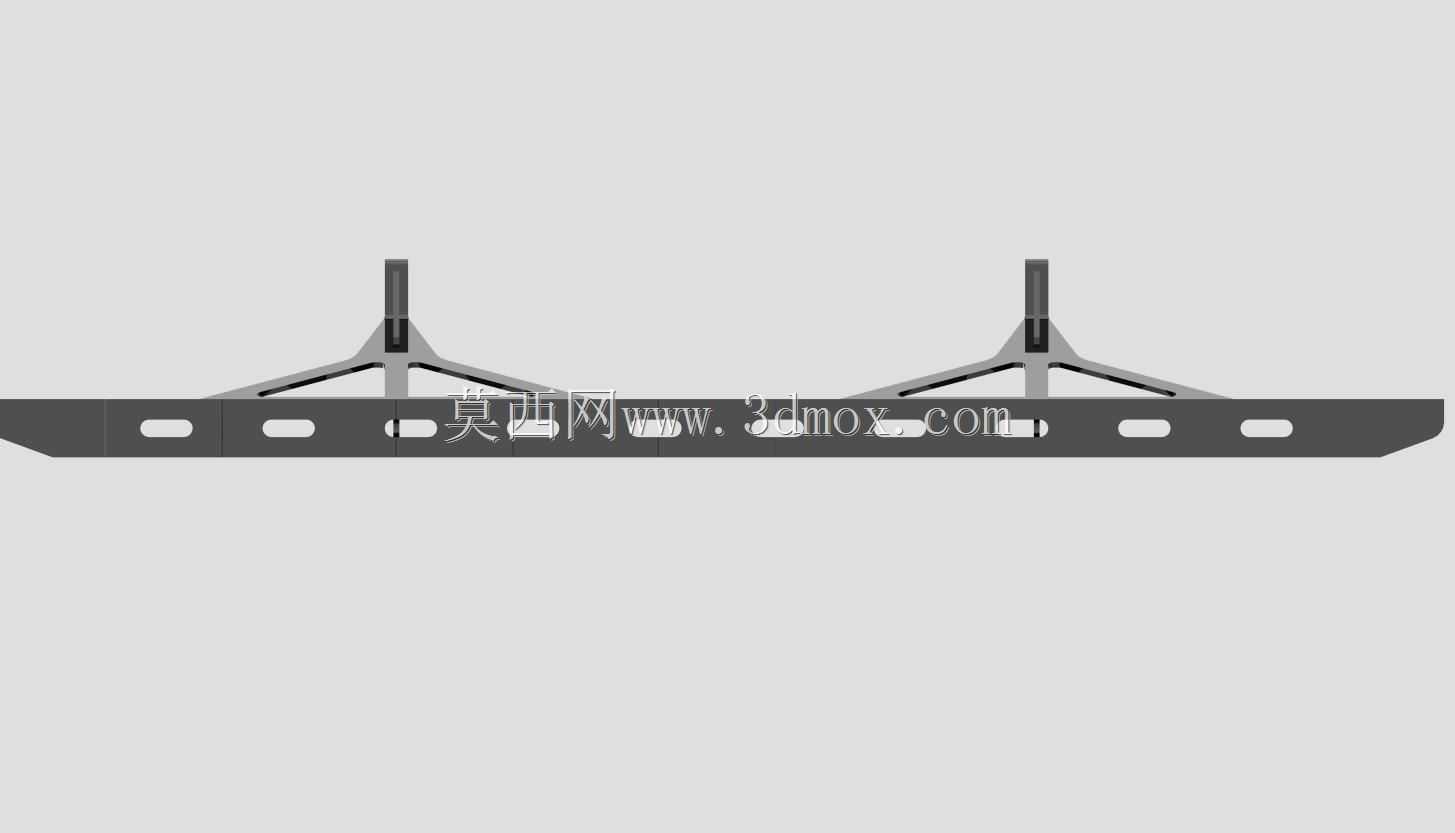

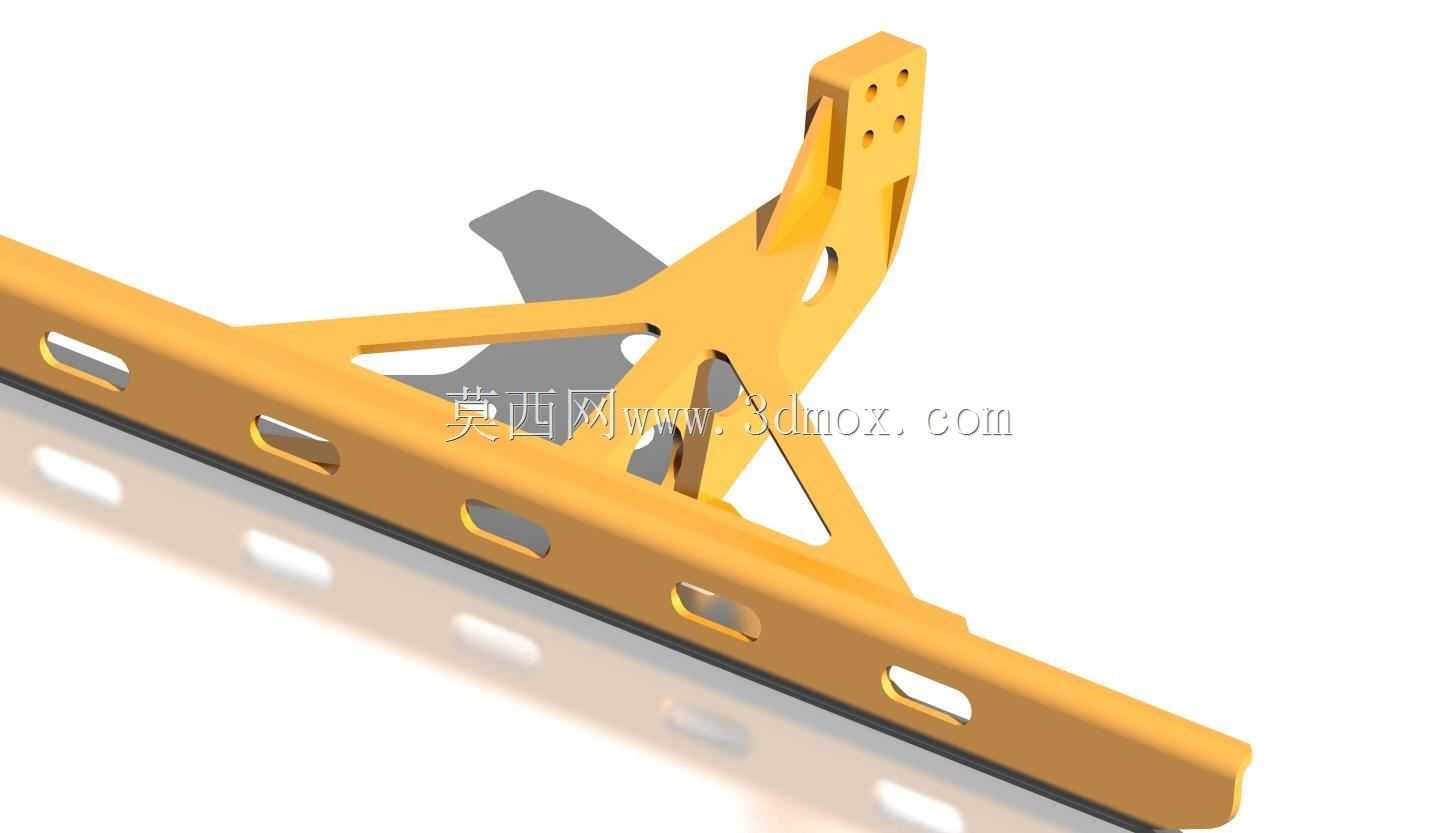

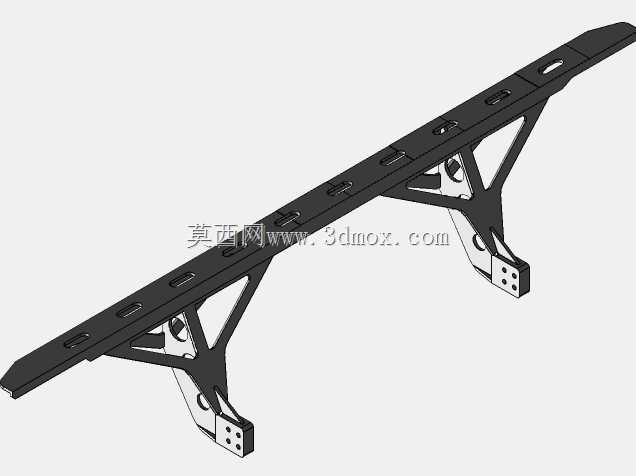

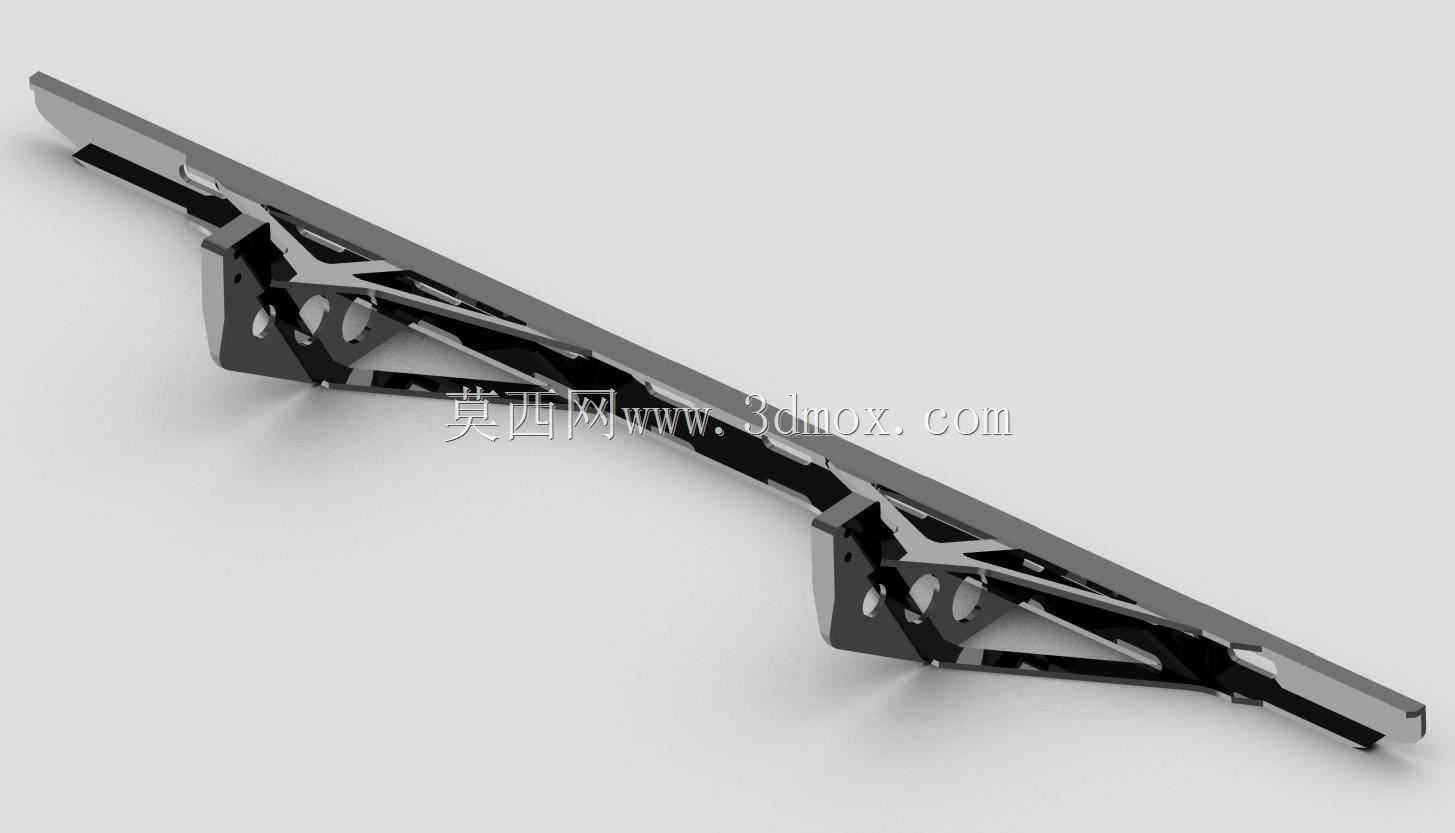

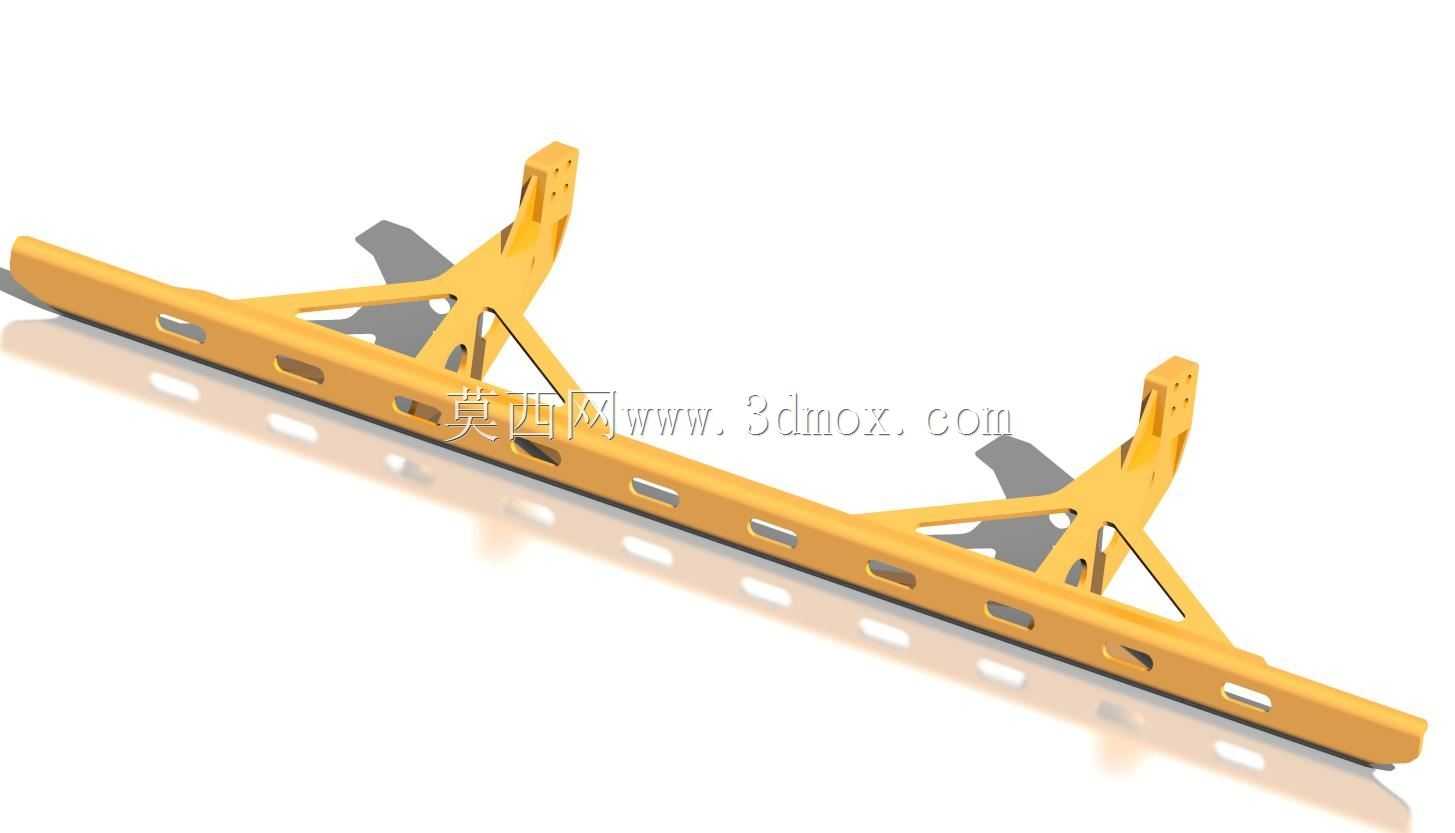

  该承载构件主要面向轻型载货车辆底盘改装与小批量整车试制场景,可作为车架侧部连接支座,承担上部附件或局部载荷的传递任务。在实际装车环境中,这类支架常布置于纵梁外侧区域,用于连接防护装置、支架类附件或辅助承载件,其受力状态以垂向静载、颠簸工况下的交变载荷以及少量侧向冲击为主。设计时没有采用厚重的整块板材铣削成型,而是以等厚度钢板作为基础,通过开孔、弯折与三角加强布局实现刚度与重量的平衡,这一思路在商用车轻量化改装中十分常见。从结构上看,长条形底板沿车架方向延伸,板面上开设多组长圆形安装孔,便于在装配阶段调整位置,补偿车架孔位偏差或适配不同轴距车型。立板与底板之间形成稳定的三角支撑区域,立板上部预留多组连接孔,

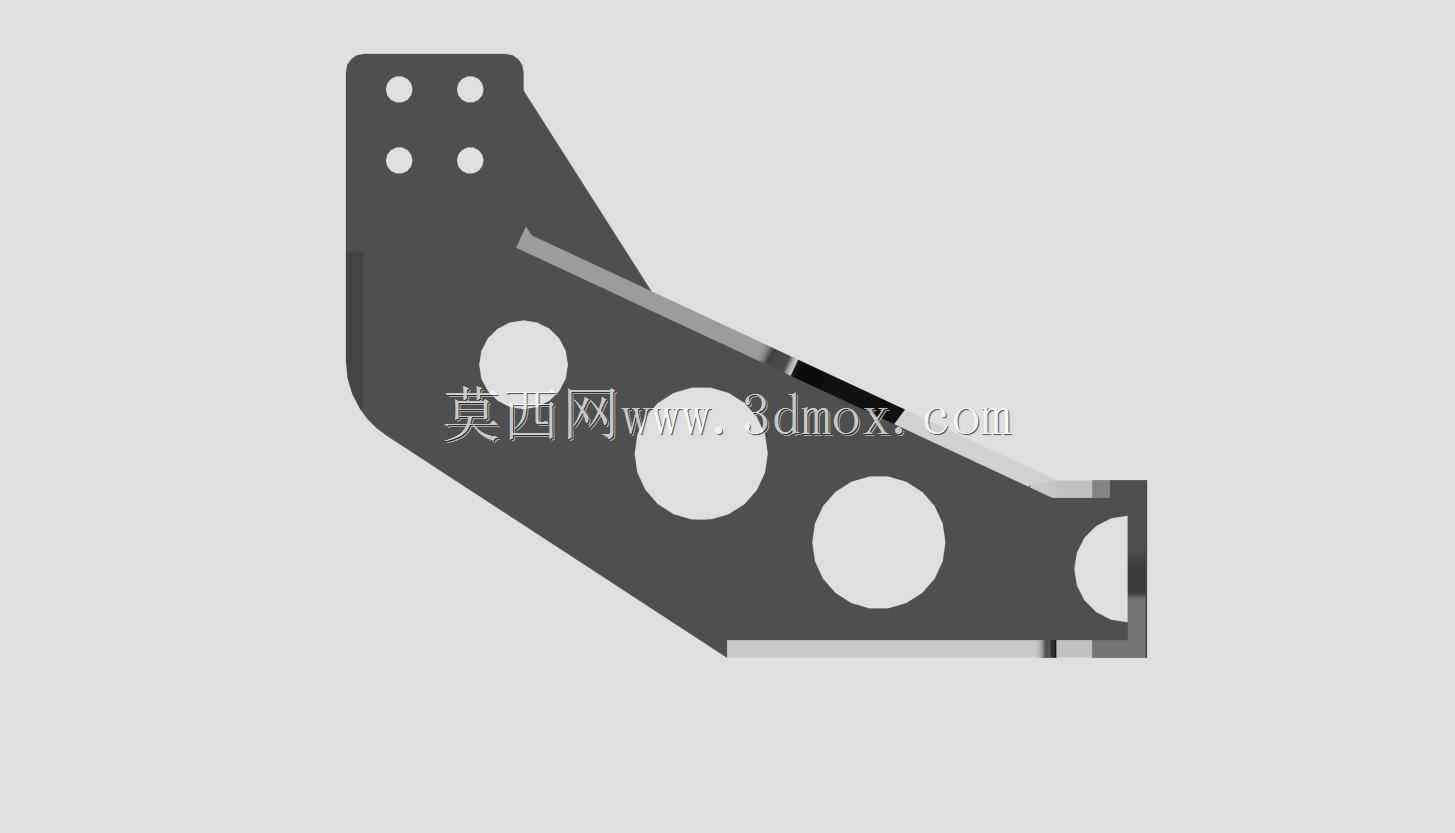

  可与外部附件通过螺栓形成可靠连接。开孔并非单纯为减重:底板上的长圆孔同时承担安装调节功能,立板与三角区的镂空则可降低材料冗余,避免应力在大面积封闭板材中无序分布。构件各折弯处保留了均匀过渡,孔边与板边留有足够边距,能够减少应力集中,在交变载荷下延缓裂纹萌生。整体采用10毫米厚钢板加工成型,原始重量约57千克,若在后续优化中结合载荷谱对低应力区进一步减薄或局部替换,重量可控制在50千克以内。这种优化必须以刚度校核为前提,不能单纯追求减重而牺牲连接面的平面度与支撑刚性。安装边界方面,底板贴合面需要与车架纵梁表面保持平整接触,装配前应清除贴合面的焊渣、氧化皮与凸起,防止局部点接触造成螺栓松动。长圆孔的布置允许支架沿纵向进行一定范围滑移,

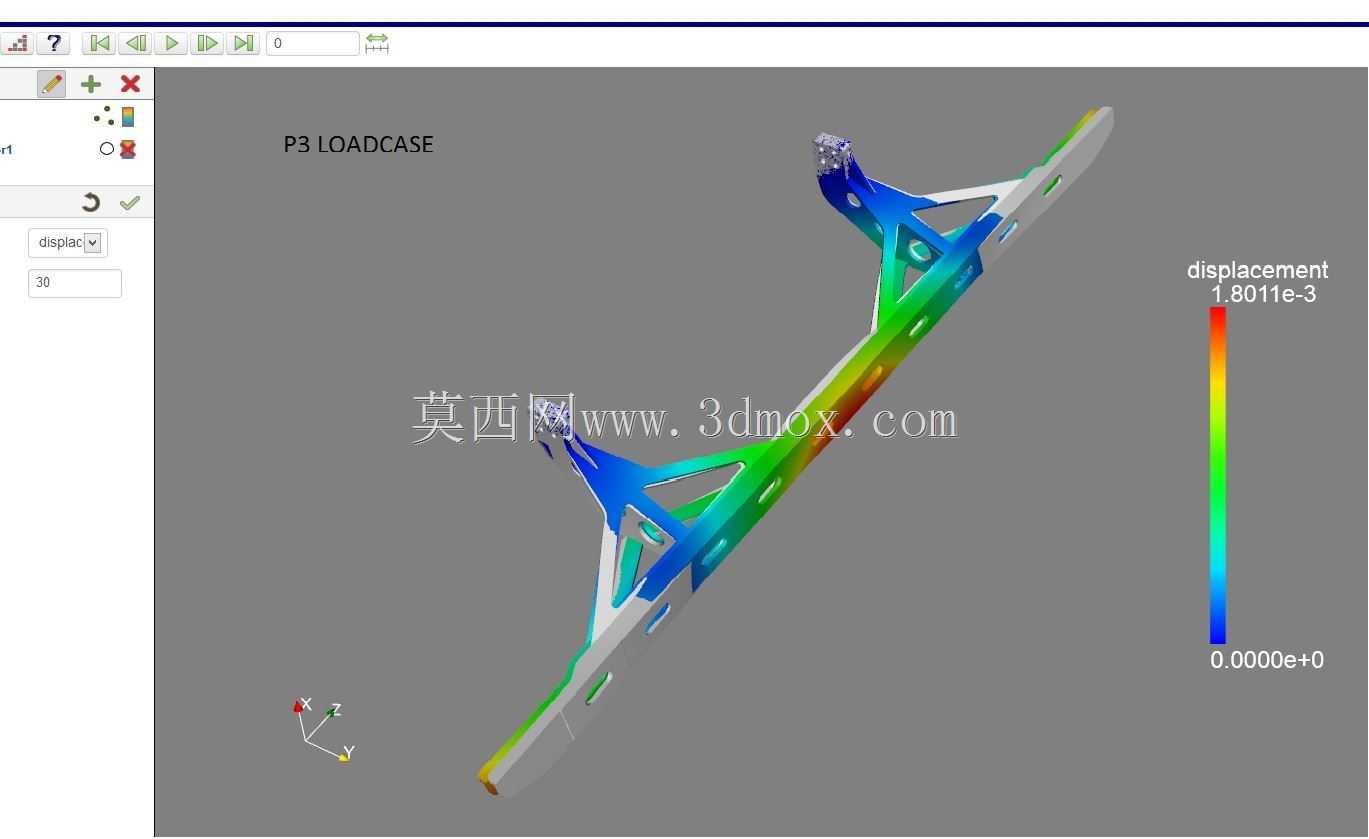

  但在最终紧固后需依靠螺栓预紧力与接触面摩擦力保持位置稳定;若用于振动较强的工况,可考虑增加防松垫圈或采用锁紧螺母。立板上端连接面的孔位决定了外部附件的安装姿态,建模时已将孔组中心距、板边距离和折弯避让空间纳入统一控制,避免装车后与制动管路、线束或周边覆盖件发生干涉。从三维建模角度看,该零件适合先建立基础钣金外形,再按折弯线生成立壁与加强区,最后统一处理安装孔与镂空轮廓。建模过程中需特别注意板厚方向的一致性,折弯半径应与实际加工能力匹配,避免出现无法折弯或内侧开裂的问题。长圆孔两端半圆应与直边相切,孔位标注应贴合装配基准,这样在导出工程图或进行有限元前处理时,几何清理工作量会明显降低。在仿真验证环节,

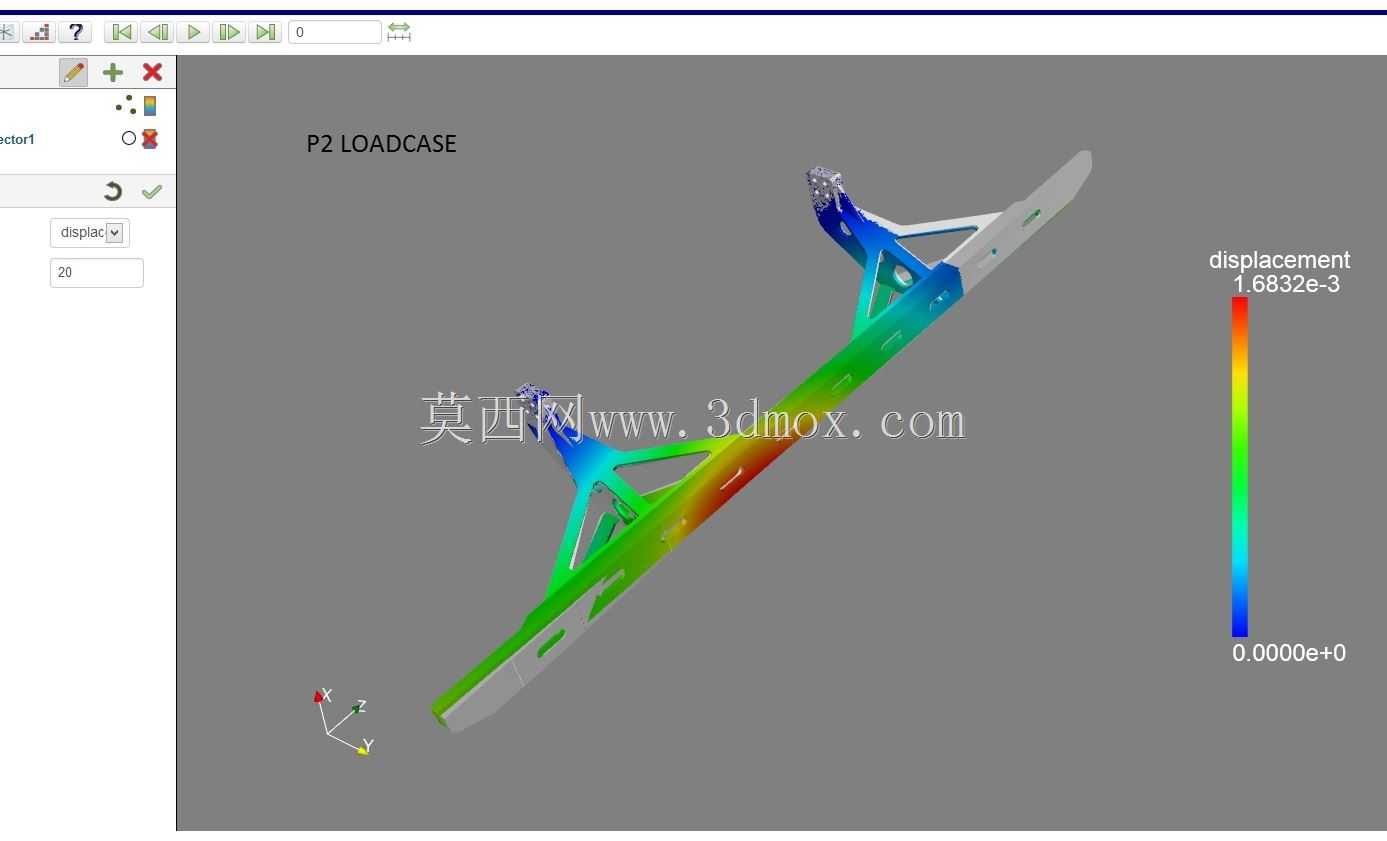

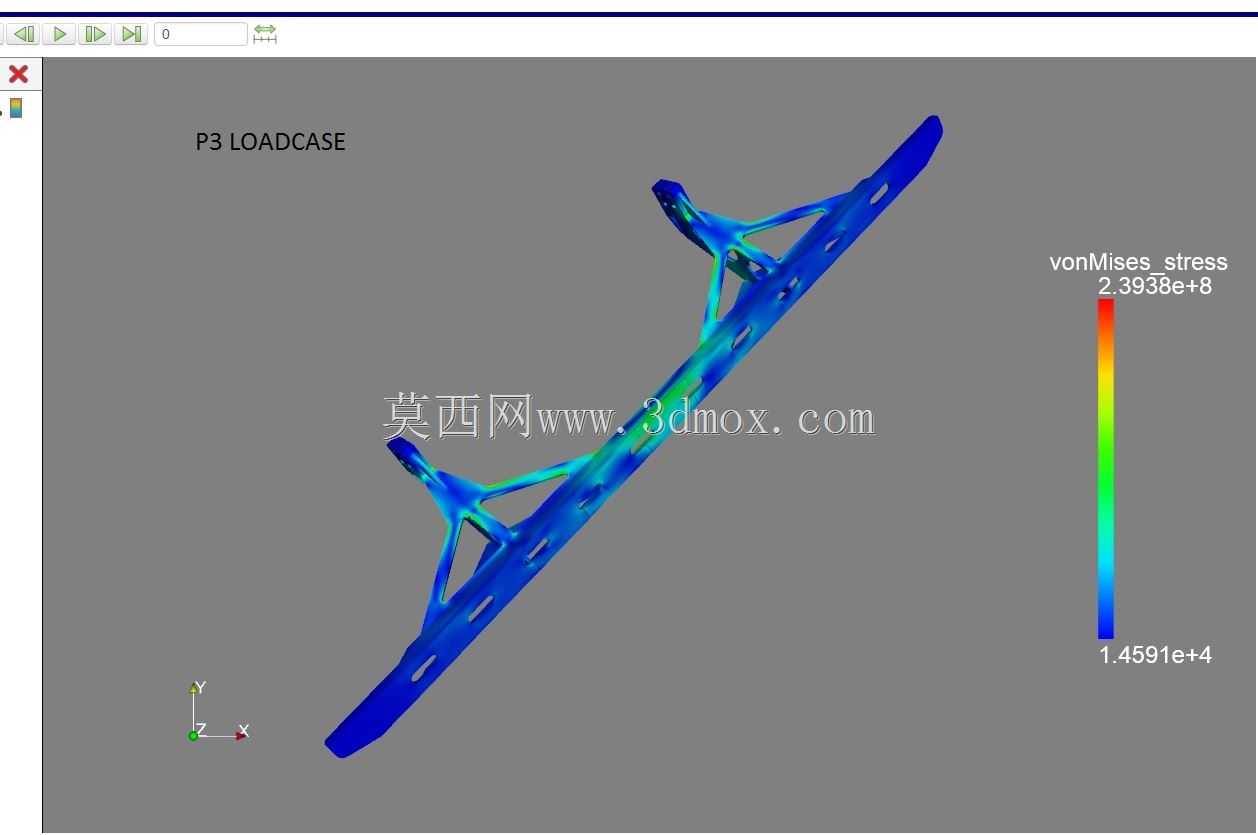

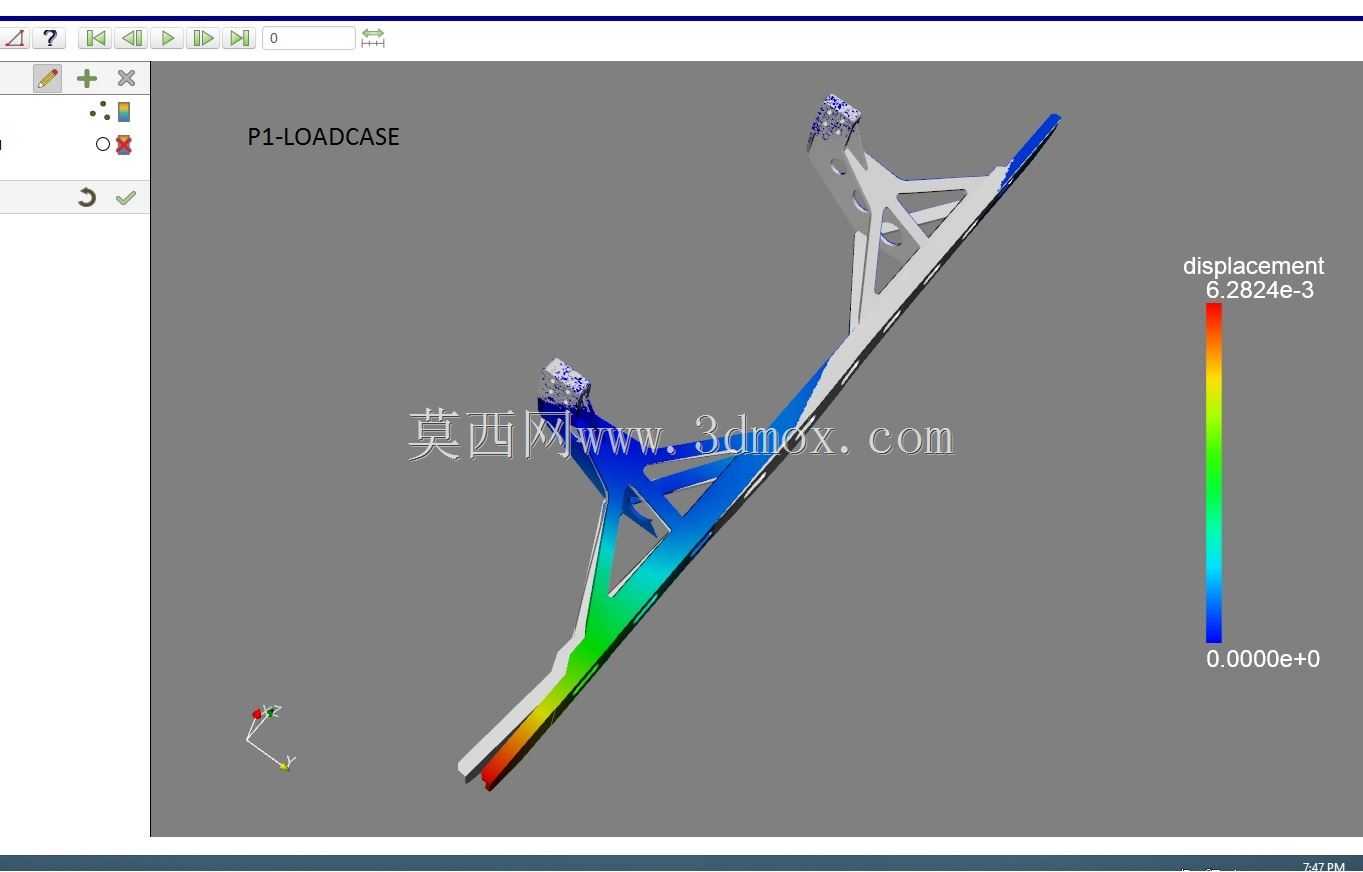

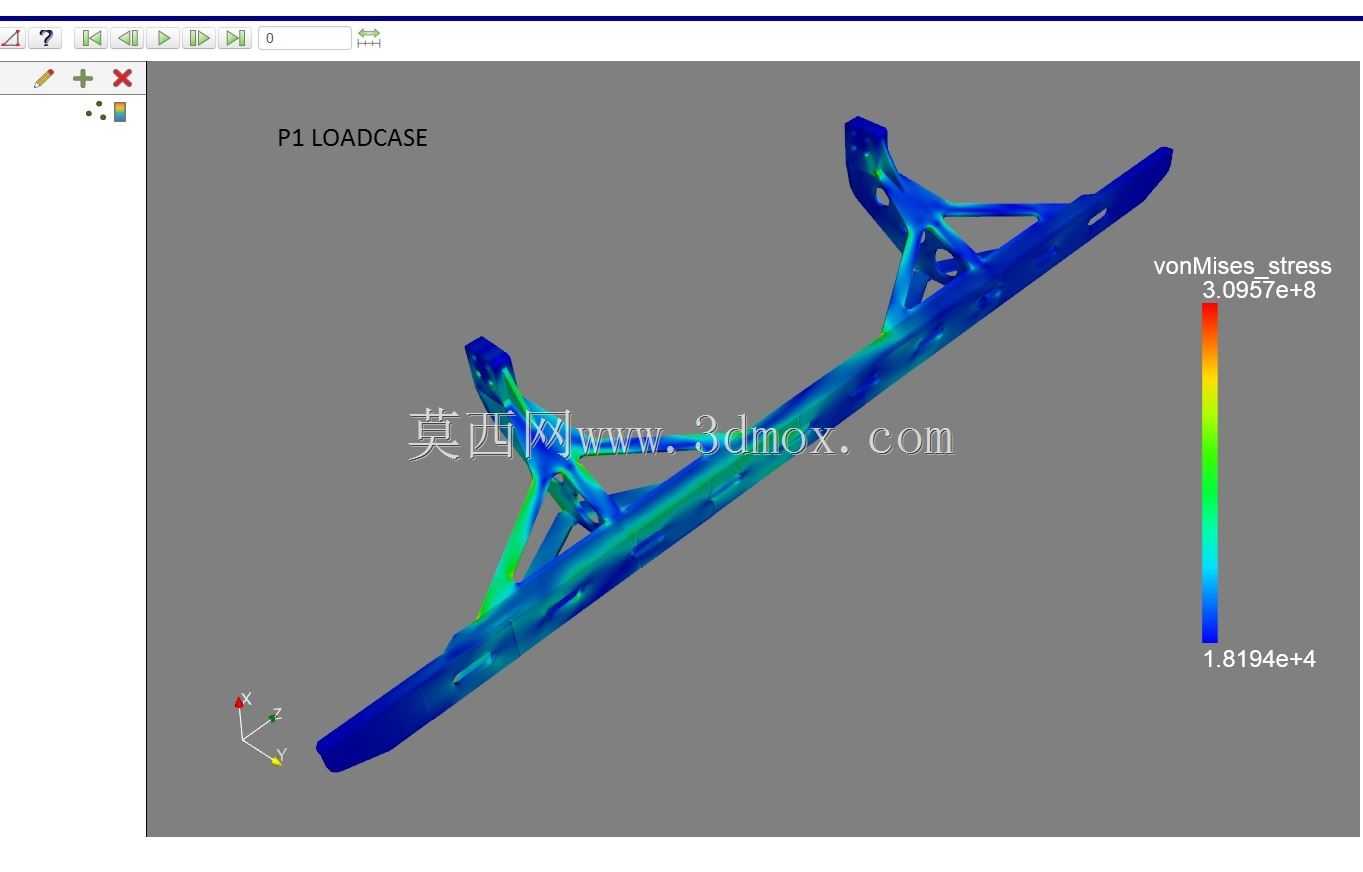

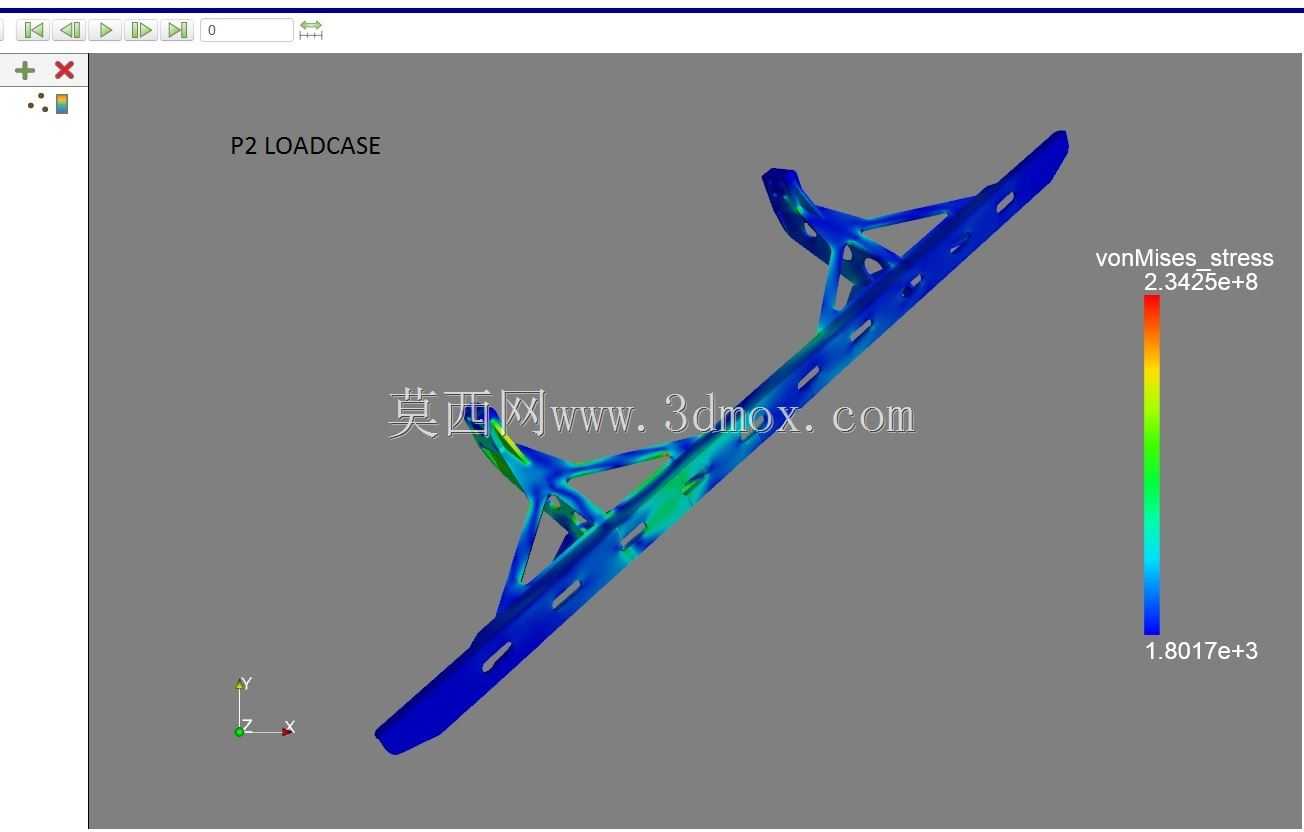

  可重点关注底板与立板交接的折弯根部、上部孔组周围以及长圆孔端部区域。垂向载荷作用下,三角支撑区能够将力流平滑引导至底板,再通过螺栓分散到车架;侧向载荷则主要考验立板的抗弯能力和螺栓群的受剪状态。若模拟结果显示局部应力偏高,优先通过加大孔边圆角、调整加强区轮廓或局部增加折弯边来改善,而不是简单整体加厚板材。该构件还可用于底盘教学、结构演示以及改装方案验证。对于需要在轻型卡车底盘上加装侧防护、储料箱或小型设备支架的工程人员,这类结构提供了一个清晰参考:承载件不必依赖复杂铸件,利用钢板折弯、合理开孔和三角传力路径,同样可以在控制重量的同时满足使用要求。实际加工时,钢板下料后应控制热变形,折弯后检查底板平面度与立板垂直度;焊接或机加工序若有引入,也应在建模阶段预留工艺余量。装配完成后,支架不应出现明显晃动,连接面之间不得有可见间隙,螺栓预紧应按对角线顺序逐步施加,确保底板均匀贴合车架。
