三点弯曲力学试验工装夹具结构

　　这套三点弯曲试验工装主要面向材料力学性能检测环节，在高校材料实验室、第三方质检机构、复合材料研发车间以及金属型材来料检验工位都能见到同类结构。日常检测中，板材、棒材、工程塑料样条、层合复合板都需要通过受控弯曲加载，获取试样在跨距支撑下的挠度变化、断裂载荷与弹性变形特征，这套工装就是为标准化弯曲加载流程搭建的机械执行载体。

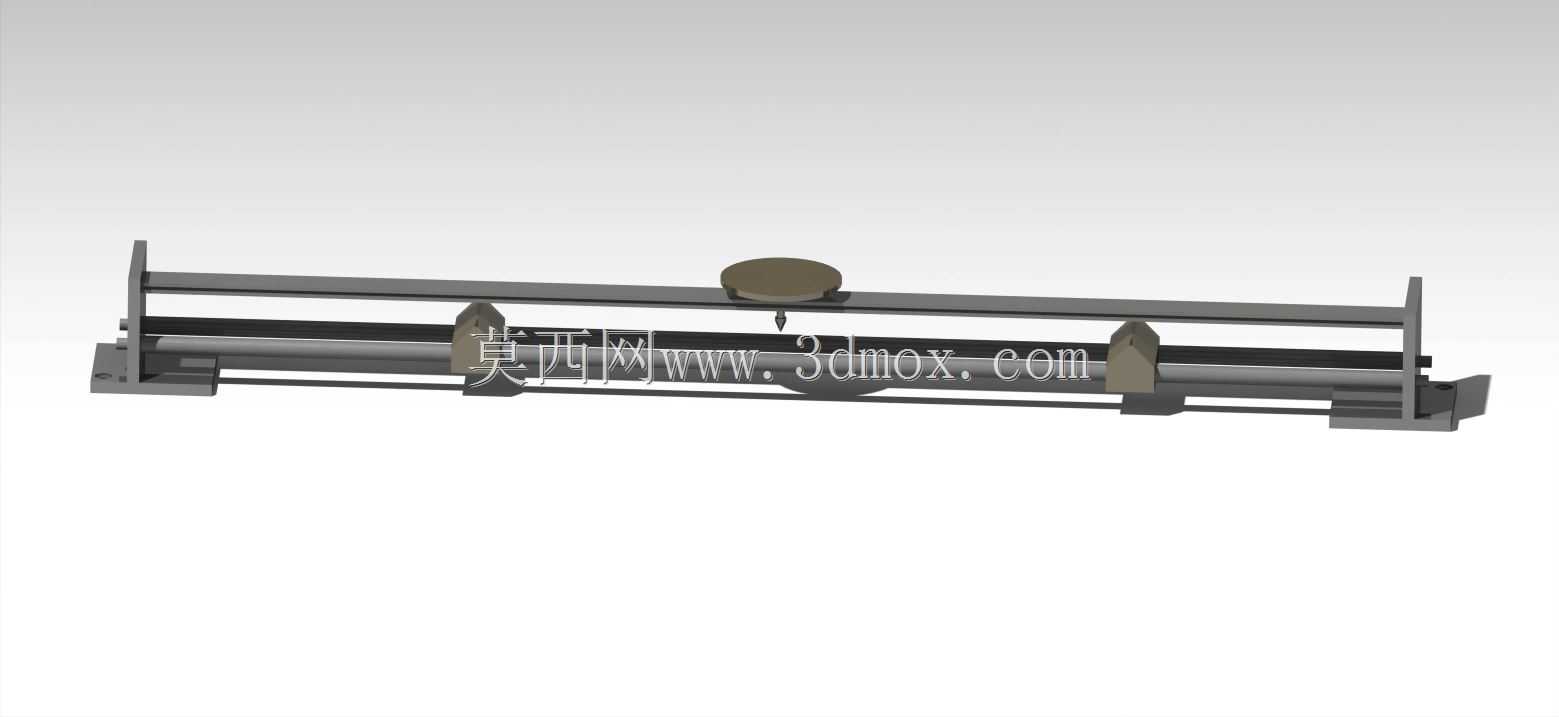

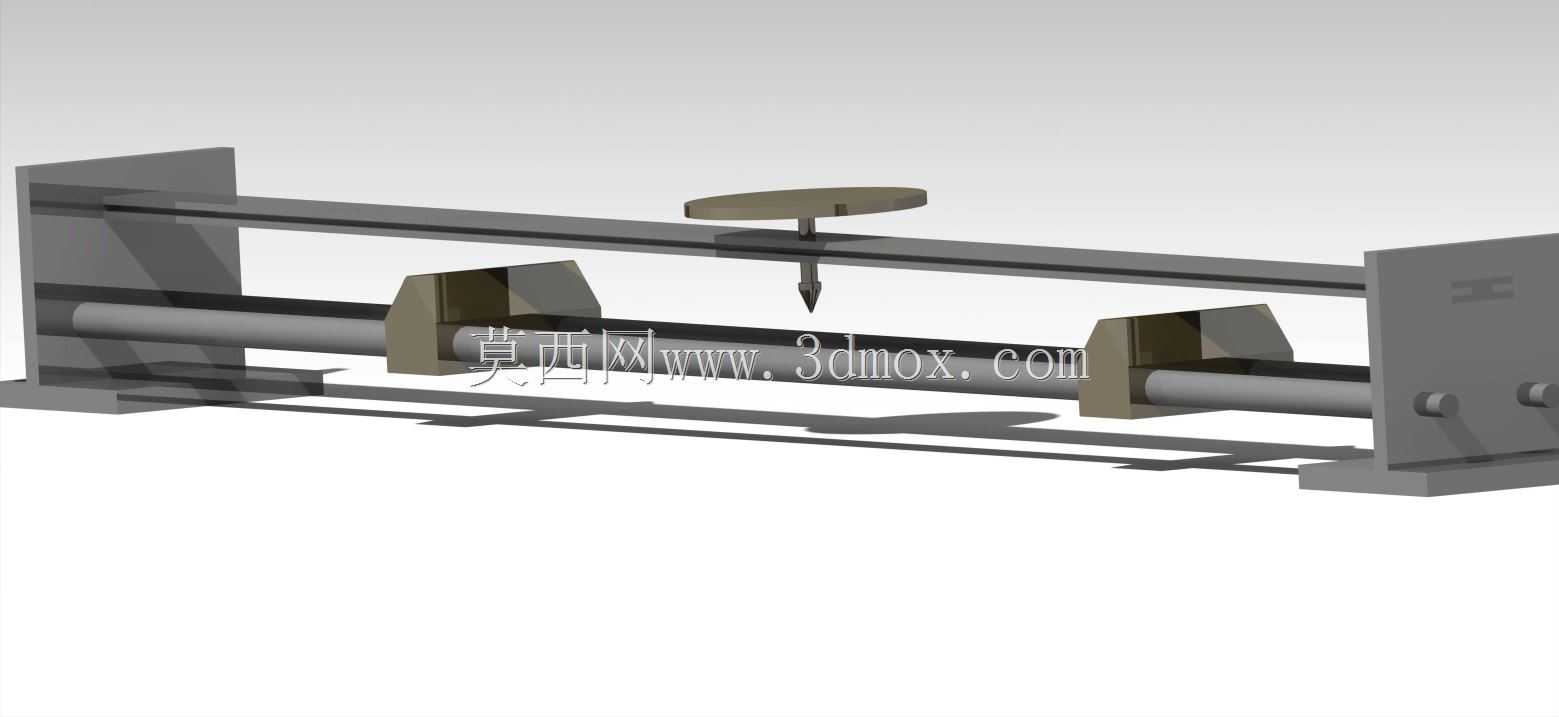

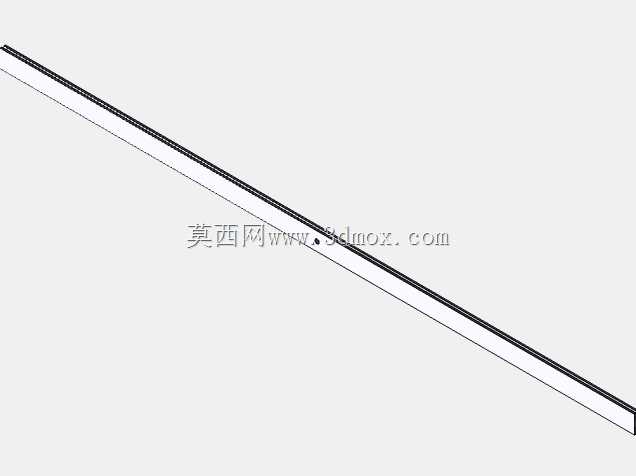

　　从现场布置逻辑来看，整套装置依托两根平行光轴作为支撑导向基准，光轴两端由立式端板锁紧固定，端板底部预留与试验机工作台面对接的安装孔位，装配时先校准两根光轴的同轴度与平行度，再将两个V型支撑支座滑装在光轴上，支座可沿光轴轴向自由滑移，以此适配不同长度试样的试验跨距要求。实际检测不同规格样件时，操作人员只需松开支座侧部的锁紧顶丝，对照试验标准规定的跨距参数调整两个支撑点间距，锁紧后即可保证两支承刃口处于同一水平高度，避免试样加载前出现偏斜、局部预受力的问题。

　　加载端的结构设计完全贴合三点弯曲试验的受力特征：跨距正中位置设置可竖向进给的压头组件，压头上端通过连接盘与万能材料试验机的作动输出端对接，压头端部加工成圆弧过渡的刃口形态，既保证加载力集中作用在试样跨中位置，又避免尖锐刃口直接剪切试样表面造成非试验性的局部压损。压头的竖向运动轨迹与两支撑点的中心连线严格垂直，建模过程中需要反复校验压头轴线与两支承点中点的对中关系，若对中偏差超出允许范围，加载时试样会产生附加扭转应力，最终测得的弯曲强度数据将偏离真实值。

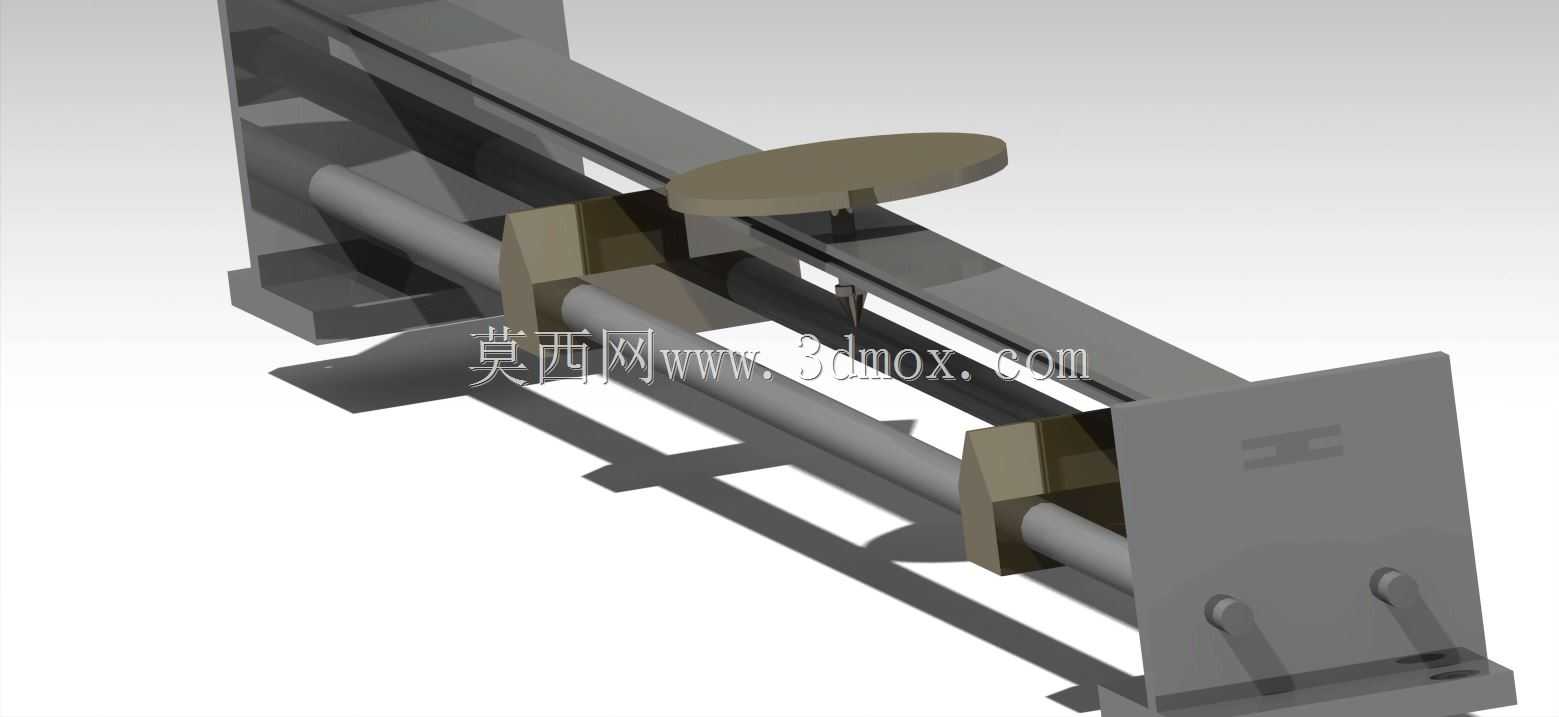

　　结构细节上，两个滑动支撑支座的上部同样设计成圆弧支承面，支承部位做倒角钝化处理，支座本体采用方块式镂空构型，在保证支承刚性的前提下削减不必要的自重，滑移调整时手感顺畅，锁紧后不会出现支承面翘动。两端的立式端板同时承担光轴轴向定位与整机侧向限位作用，端板与光轴配合的孔位采用过渡配合，装配后光轴不会出现径向窜动；端板底部的折边支撑脚直接落在试验机工作台面上，安装边界贴合常规万能试验机的T型槽间距，不需要额外定制转接底板即可完成固定。

　　设计这套工装时，首先要满足试验标准对三点弯曲装置的几何约束：两个下支承的曲率半径、上压头的曲率半径、跨距可调范围都要匹配常用试样的尺寸区间，针对薄型塑料样条和厚型金属板材可以通过更换不同曲率的压头、支承垫块来适配，主体框架无需改动。导向光轴的直径选型经过刚性校核，当最大试验载荷作用在跨中时，光轴自身的弯曲挠度要控制在极小范围内，避免框架变形叠加到试样挠度采集数据中，干扰试验结果。整个装配体的零件拆分逻辑清晰，端板、光轴、滑动支座、压头、连接盘各自独立，加工时光轴选用调质光圆钢材，端板与支座采用常规铣削工序即可成型，没有复杂曲面加工需求，后期维护时如果压头刃口出现磨损，可单独拆卸更换，不需要拆解整个框架。

　　实际使用场景中，工装放置在万能试验机工作台后，先调整两支座间距至标准要求数值，将试样水平放置在两个支承刃口上，对中试样长度方向与压头进给方向，随后试验机带动压头匀速下行，接触试样后持续采集载荷与位移数据，直到试样出现断裂或达到设定挠度值后停止加载。整套结构没有冗余的复杂传动部件，依靠机械定位精度保证试验重复性，不同操作人员调整跨距、装夹试样的一致性好，能够长期在实验室高频检测工况下稳定运行，建模时完整还原了各零件的配合关系、装配间隙与运动边界，可直接用于工装加工出图、试验工位布局校核以及检测操作流程的仿真演示。
