三点自由重量弯曲性能测试工装

　　这套三点自由重量弯曲试验装置主要面向材料力学性能检测场景，用于在恒定静载条件下观察试样在弯曲受力状态下的长期变形、蠕变以及溶蚀环境中的承载表现。装置整体采用框架式布局，下部为试样支承与对中机构，上部为砝码加载与压头导向机构，结构逻辑清晰，适合实验室、材料研发部门以及质量检测工位开展非金属型材、长条试样、复合材料杆件的弯曲耐久试验。

　　从受力路径来看，试样水平放置在下方两支承座之间，两个支承块的间距可沿底部长导轨调整，以适应不同跨距要求。压头位于两支承点中间位置，通过上部横梁悬挂并传递砝码重量，形成典型的三点弯曲加载方式。与液压或伺服电动加载相比，自由重量加载没有复杂动力源，载荷由砝码重力直接提供，长时间保载时稳定性好，不会因油路泄漏、电机发热或控制漂移造成载荷波动，这对于蠕变试验、缓慢变形观测和腐蚀介质中的长期抗弯评价尤为关键。

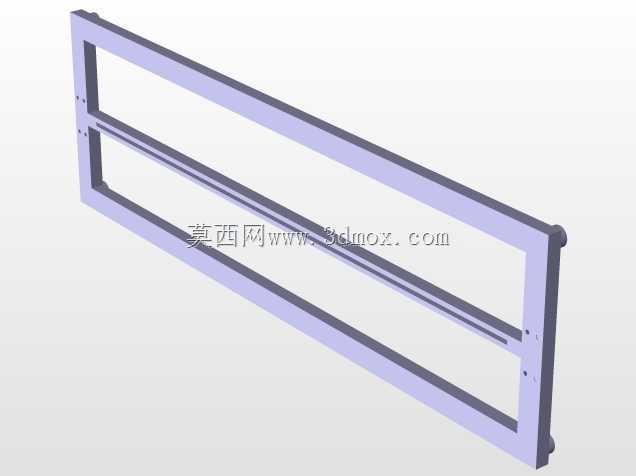

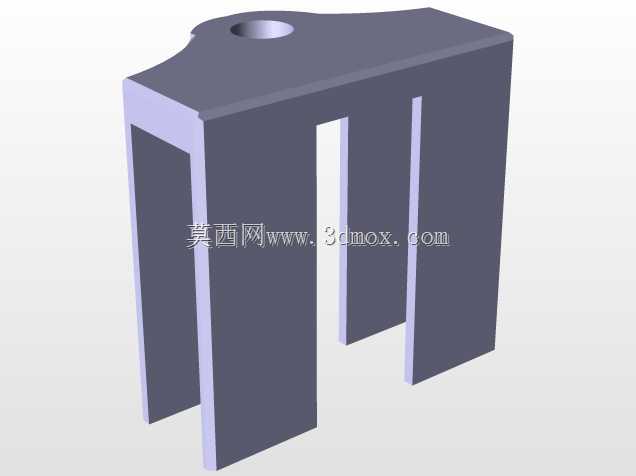

　　下部支承组件包含长基座、滑动支座、可调挡块和立式限位板。长基座承担整机抗弯刚度，两支承座可沿基座长度方向移动并锁紧，保证试验跨距按试样尺寸设定。支座上方与试样接触的部位采用可更换支承刃或支承块设计，便于根据试样截面形状更换圆角支承，避免局部应力集中导致试样在支点处提前压溃。侧面的立式挡板用于限制试样侧向窜动，尤其对细长杆、塑料条或薄壁型材进行加载时，可降低失稳跑偏风险。

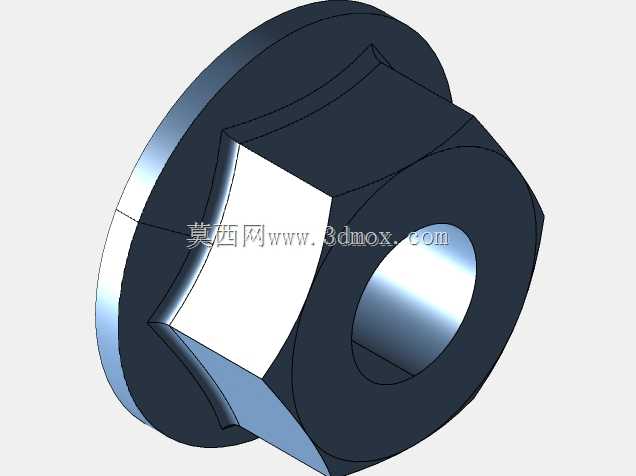

　　上部横梁承担加载砝码与压头的安装。横梁通过两侧立柱与底架连接，形成门式刚性框架。横梁上设置多个悬挂位置，可根据试验需要布置单压头或多组加载点。压头组件包括导向杆、连接座、压头尖端和锁紧件，导向杆沿横梁上的导向套上下运动，使载荷始终保持竖直方向。砝码盘或重块安装在导向杆上端，重力经压头集中作用于试样中部。压头尖端同样设计为可更换结构，可根据标准要求选用不同圆角半径，以适配金属、塑料、木材或复合材料试样。

　　设计这类装置时，首先要控制框架自身变形。若横梁或底架在满载时挠度过大，会改变压头与试样的相对位置，使实际跨距和加载方向产生偏差。因此立柱、横梁和底架通常选用抗弯截面较大的型材或焊接框件，并在连接处加强。其次要保证压头导向顺畅，导向杆与导向套之间间隙不宜过大，否则压头可能随试样变形而偏摆；间隙也不能过小，以避免卡滞造成载荷不能完全传递。砝码重心应与压头轴线重合，防止产生附加弯矩。

　　安装边界方面，装置需要放置在平整、刚性足够的试验台或地面上，底架四角应保持水平，避免框架倾斜导致压头力线偏离试样中点。设备长度方向需预留试样装拆空间，上方要留出砝码取放和压头升降空间，两侧则应保留调节支座、锁紧螺栓和观察变形的操作位置。对于多工位并列使用的情况，各框架之间应保持独立，避免相邻装置加载时相互干扰。

　　在实际试验流程中，操作人员先根据试样标准确定支承跨距，移动两支承座并锁紧；再将试样对中放置，使压头轴线落在跨距中点；随后安装压头和砝码，缓慢释放载荷，记录试样初始状态。随着时间推移，试样中部挠度逐渐增大，可通过百分表、位移传感器或影像方式测量变形量。若在腐蚀液、湿热环境或特定介质中进行试验，该框架也可作为稳定加载载体，将试样受力与环境作用耦合起来，评价材料在溶蚀条件下的弯曲性能衰减。

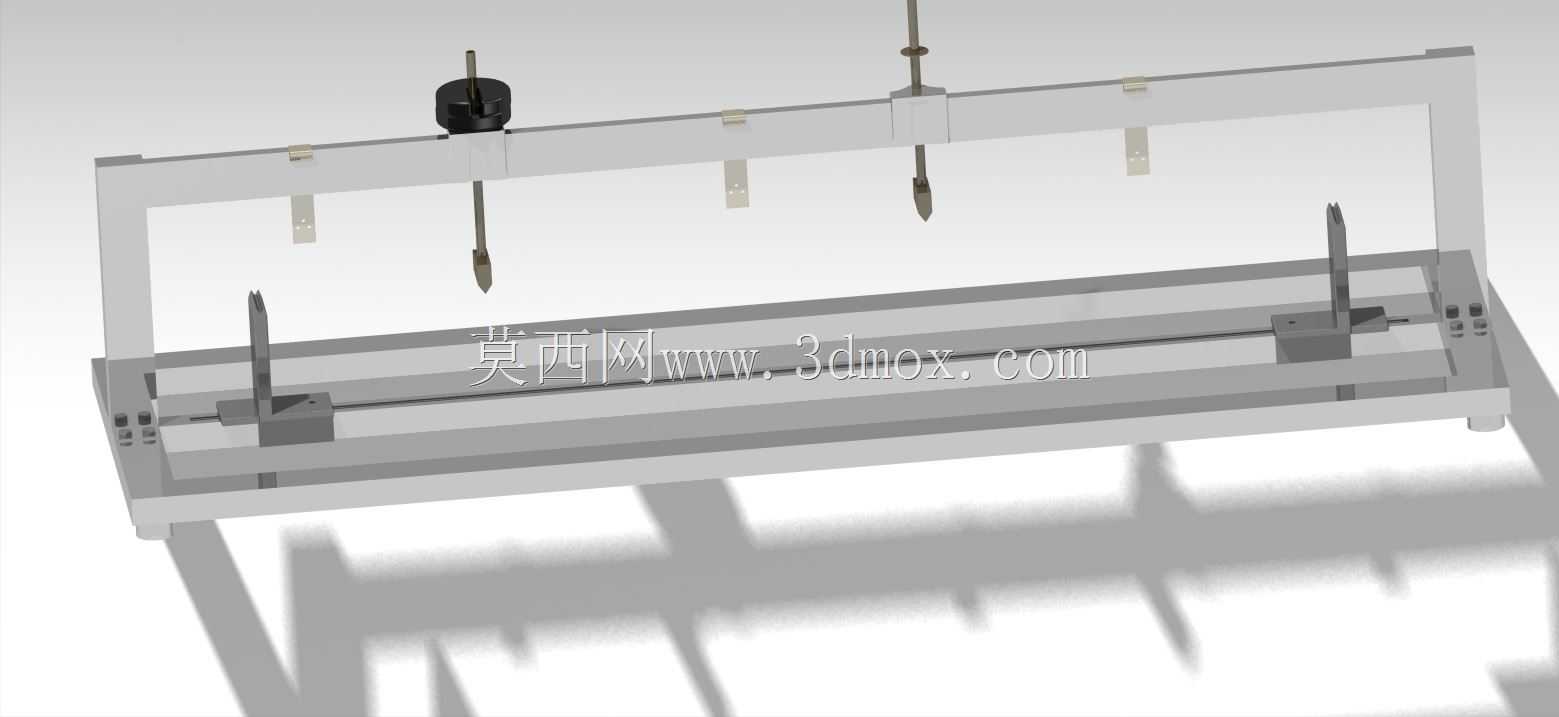

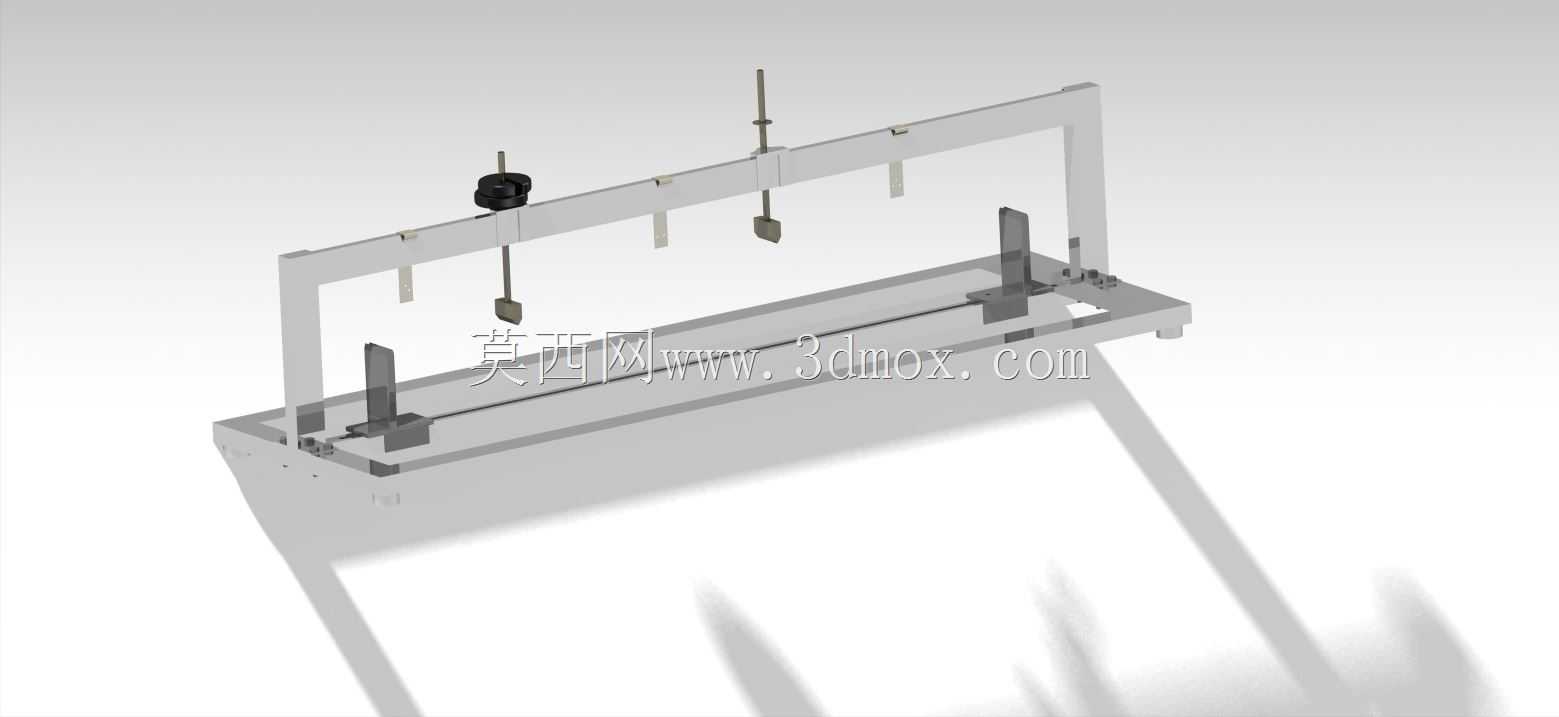

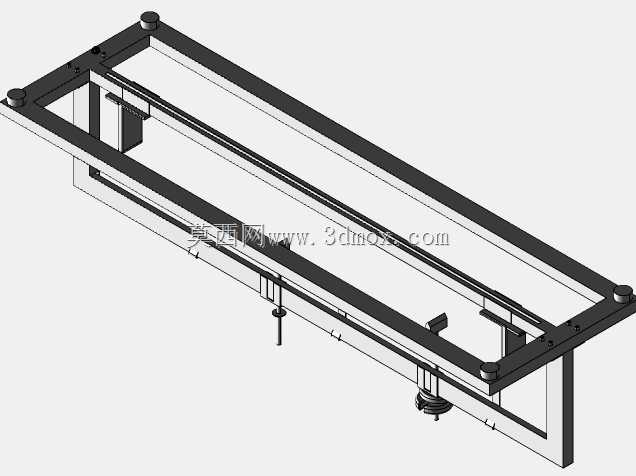

　　模型在结构表达上完整呈现了底架、导轨、滑动支座、限位立柱、门式横梁、导向杆、压头、砝码及悬挂连接件之间的装配关系。对三维建模人员而言，该装置的建模重点在于长导轨与滑块的配合、压头导向同轴度、支座跨距调节方式以及砝码载荷传递路径。结构设计时可围绕标准试样尺寸、目标载荷、允许挠度和试验空间进行参数化调整，使装置既能满足短时弯曲验证，也能承担长期恒载耐久测试。
