GFRP玻璃纤维面板蜂窝夹层复合板材

项目分类:通讯工具类 发布时间:2022-06-09 ID:648217
  • GFRP玻璃纤维面板蜂窝夹层复合板材
  • GFRP玻璃纤维面板蜂窝夹层复合板材

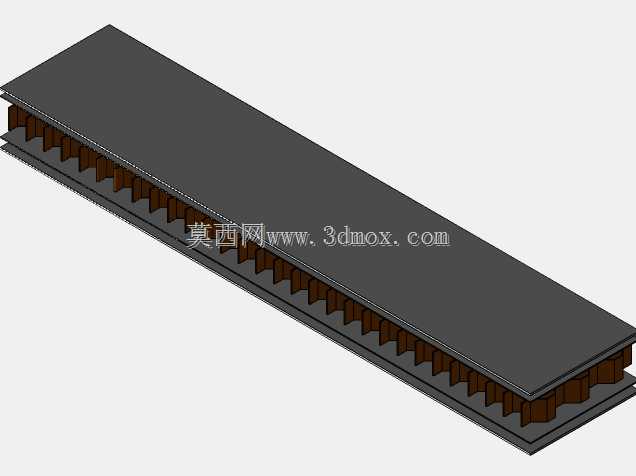

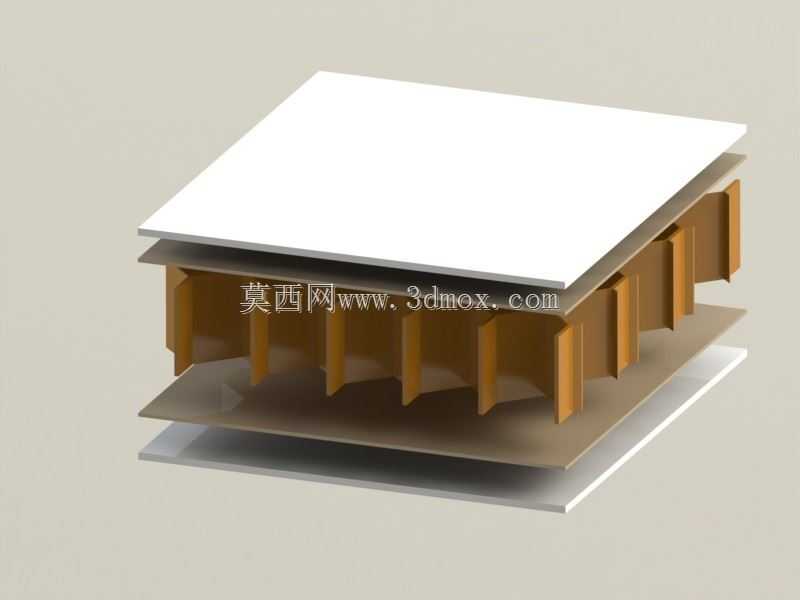

  这套结构呈现的是一种以玻璃纤维增强树脂面板与蜂窝芯材组合而成的夹层板件,整体采用上下薄面板夹持中间蜂窝芯的典型复合承载形式。模型把面板、芯格和分层关系完整拆开,能够直接观察到蜂窝壁如何沿板面周期性排列,也能看出上下蒙皮与芯材之间的传力路径。对于做轻量化箱体、通信设备罩壳、轨道交通内饰板、方舱壁板或天线围护结构的工程师来说,这类结构的价值不在于单个零件有多复杂,而在于用很低的面密度获得较高的弯曲刚度。

  从受力逻辑看,GFRP面板主要承担面内拉压和弯曲时的上下缘应力,蜂窝芯则负责把两块薄面板隔开,维持截面高度,并在剪切方向传递载荷。若把夹层板类比成工字梁,上下面板相当于翼缘,蜂窝芯相当于连续分布的腹板,只是腹板被做成密集的六边形格室。这样的布置避免了薄实心板在跨度稍大时容易出现的挠曲问题,也比同厚度实体泡沫或纯层压板更节省材料。实际选型时,不能只关注面板厚度,芯高、蜂窝格边长、芯材壁厚以及胶接面宽度都会影响最终刚度和局部承压能力。

  模型中的蜂窝芯层采用规则六边格室,格壁竖直连接上下蒙皮,边缘处可见芯格随板件轮廓截断后的形态。设计这类夹层件时,外形边界通常要先根据安装空间确定矩形板幅,再反推芯层厚度和面板铺层。板件四周如果需要与框架、型材或预埋件连接,不能直接让蜂窝芯承受螺栓夹紧力,通常要在连接区域设置预埋块、加强衬套、边缘封边型材或局部实体填充。模型保留了平整的外表面和清晰的层间台阶,便于在三维环境中检查装配间隙,尤其是外侧蒙皮与相邻护板、压条、密封胶条之间的干涉关系。

  在通信基站设备或户外机柜场景中,这类板材可作为轻质围护壁板、检修门芯板、天线罩支撑隔板或设备舱内衬使用。它的优势在于密度低、比刚度高、成型后板面平整,并且玻纤增强材料本身具有较好的耐候潜力。需要注意的是,GFRP面板的性能随纤维方向、树脂体系和铺层方式变化明显,若用于承载壁板,应让主要纤维方向兼顾跨度方向的弯曲应力;若面板需要开孔安装风扇、连接器或检修口,孔周应避开无依托的蜂窝区,或在孔边增加加强框,防止局部压陷和面板起鼓。

  建模思路上,夹层结构不宜只建一块实心板代替。外观渲染虽然可以看到整体形状,但工程判断需要芯格几何来支撑。蜂窝芯可按周期性阵列建立单胞,再依据板件轮廓修剪;上下蒙皮则保持独立实体或壳体,以便后续分别赋予材料属性。封边区域最好单独建出,因为真实工艺中蜂窝芯不会裸露在外,通常需要通过封边件、胶层或折弯边框把潮气侵入路径封住。若后续要做有限元分析,详细芯格模型适合研究局部压痕、嵌件连接和边缘失效;做大尺寸整板挠度评估时,则可把芯层等效为正交各向异性实体,以减少网格规模。

  尺寸边界方面,夹层板的有效安装尺寸应由外蒙皮轮廓控制,芯层外形在胶接前可略小于面板,给封边和胶缝留出空间。板厚方向的名义尺寸包含上下面板、蜂窝芯和胶层,不能只按蜂窝高度标注。与金属框架配合时,压紧面应落在面板和内部加强件共同支撑的位置;若采用铆钉或螺钉,间距不宜照搬薄金属板经验,过密连接会增加面板局部损伤,过疏则可能导致板面鼓屈。对于需要承受踩踏、风载或设备挂载的部位,应在蜂窝芯内布置局部垫块,并让载荷从面板经垫块传到骨架,而不是让薄蒙皮单独受力。

  从制造角度看,GFRP蒙皮与蜂窝芯之间依赖可靠的胶接界面,表面处理、胶层厚度和加压均匀性都会影响耐久性。三维设计阶段应把可工艺性一并考虑:大平面板件适合模压或真空袋成型,边缘转折过多会增加蜂窝拼接和预浸料铺贴难度;过深的窄槽内部难以保证芯格与面板贴合,也不利于胶层控制。该模型把分层状态展示得比较明确,既可以用于讲解夹层板抗弯机理,也可以作为通信设备轻量化围护件、舱室壁板和非金属承载隔板的结构方案参考。
