简易四旋翼飞行器机架结构设计

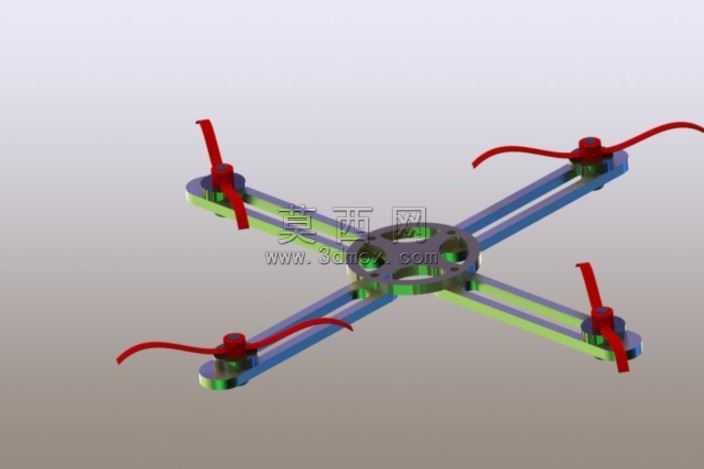

本作品为简易四旋翼飞行器机架的三维建模设计，整体采用X型布局作为核心结构框架，建模过程中以参数化设计思路完成各部件的尺寸约束，确保机臂长度、中心安装盘孔径、电机座定位尺寸的一致性与对称性，为后续飞控、电池、动力系统的安装预留标准适配空间。建模阶段优先对中心承载盘进行结构绘制，采用镂空式圆盘设计，在保证结构强度的前提下尽可能降低整体自重，盘面预留的多个安装孔位可适配主流飞控板、电调的固定需求，孔位边缘做倒角处理避免安装时的应力集中。四条机臂采用等长对称设计，与中心盘采用一体化衔接结构，减少额外连接件带来的重量增益与装配误差，机臂末端的电机座设置有定位卡槽，可精准匹配常用规格的无刷电机安装孔距，保证电机轴线与机臂平面的垂直度，降低飞行过程中的动力损耗。渲染阶段对不同部件赋予差异化材质表现，中心盘与机臂主体采用金属质感的铝合金材质，模拟轻量化航空铝材的哑光金属光泽，电机固定座采用高亮红色工程塑料材质，既通过色彩区分不同功能部件，也还原了实际航模机架常用的玻纤增强塑料的材质特性，旋翼部分采用半透明柔性材质模拟螺旋桨的动态视觉效果，搭配浅灰色渐变背景突出机架整体的结构轮廓。设计过程中充分考量四旋翼飞行器的受力特性，机臂与中心盘的衔接处做加厚过渡处理，抵消飞行时电机运转产生的振动与起降时的冲击载荷，整体结构无冗余设计，所有部件均可通过3D打印或轻量化型材加工实现，适合入门级航模爱好者进行二次改装与动力适配，建模过程中对所有装配关系做了干涉检查，确保各部件安装时无错位冲突，可直接导出工程图用于实物加工制作。
