长笛3FI核心钻刀具三维设计作品

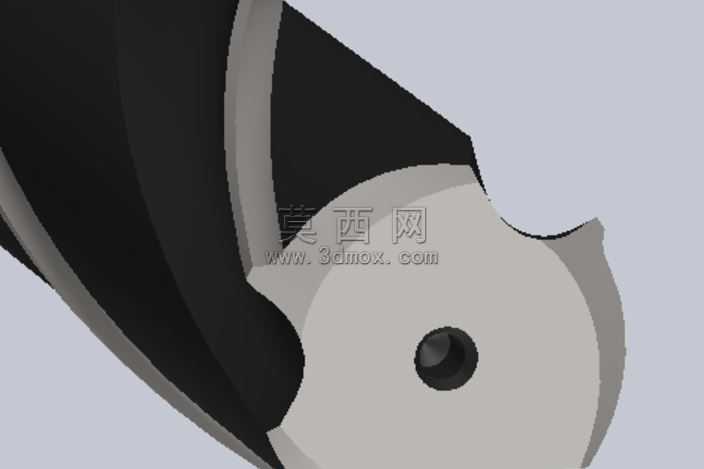

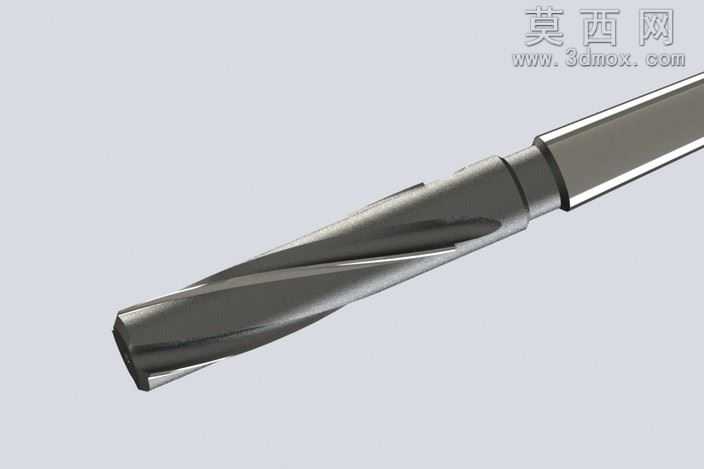

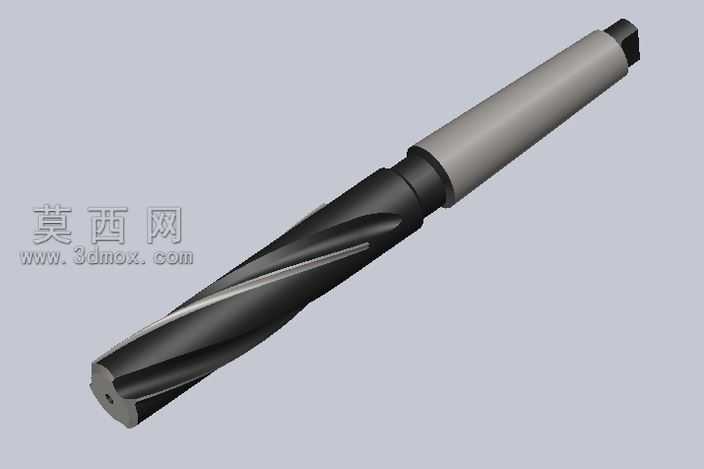

本作品为机加工用长笛3FI核心钻的三维建模设计成果，建模阶段严格遵循机械刀具的实际生产尺寸规范，先通过草图绘制勾勒出刀具的整体轮廓基准，依次完成莫氏锥柄、刀颈、切削工作段的特征构建：锥柄部分严格匹配标准锥度参数，保证与机床主轴的装夹适配性，表面做光滑过渡处理，还原实际刀具的装夹接触面精度；刀颈部分做台阶过渡结构，兼顾结构强度与排屑避让需求；切削工作段精准还原螺旋排屑槽的螺旋升角、槽型弧度，以及切削刃的刃口角度、端部钻尖的几何参数，每一处特征都对应实际核心钻的切削功能设计。材质渲染阶段区分不同部件的材质表现：锥柄与刀颈部分赋予调质合金钢材质，呈现哑光银灰色金属质感，表面做细微的磨削纹理处理，还原机加工后刀具基体的表面状态；切削工作段赋予高速钢或者硬质合金的深色金属材质，表面做细微的涂层质感表现，还原实际刀具切削部分经过表面处理后的视觉效果，刃口部分做细微的高光处理，突出刃口的锋利属性。结构设计上充分考量核心钻的实际使用需求：螺旋排屑槽的弧度与深度经过参数化调整，保证钻孔过程中切屑可以顺畅排出，避免堵屑影响加工效率与孔壁质量；钻尖的横刃、主切削刃角度经过优化，保证钻孔时的定心精度，减少钻孔偏斜问题；整体刀具的同轴度在建模过程中通过基准轴约束严格控制，保证高速旋转时的动平衡性能，适配机床高速加工的使用场景。设计过程中参考了实际机加工钻孔工序的加工需求，针对长笛型核心钻的深孔加工适配性做了结构优化，在保证刀体整体刚性的前提下，尽可能优化排屑槽的空间占比，兼顾刀具强度与排屑性能，整体模型的细节还原度高，可用于刀具结构展示、机加工工艺教学、刀具选型参考等多种场景。
