发动机活塞曲柄滑块运动机构模型

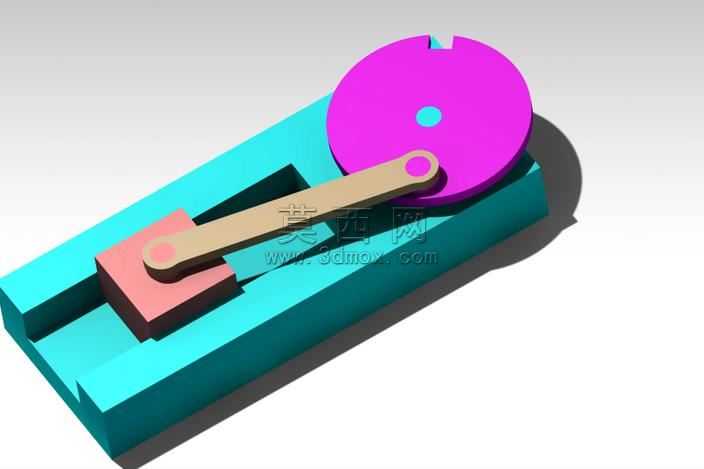

本模型为发动机活塞曲柄滑块运动机构的三维建模作品，完整还原了内燃机核心动力转换结构的形态与运动逻辑。建模阶段首先基于曲柄滑块机构的运动学原理进行参数化设计，确定曲柄回转半径、连杆长度、滑块行程的匹配比例，保证机构运动过程中无死点、无干涉。首先绘制底座导轨的基础草图，通过拉伸特征生成青蓝色的导轨基座，基座上开设通长的导向滑槽，滑槽的宽度与滑块尺寸做间隙配合设计，保证滑块滑动顺畅无卡滞。随后建模曲柄轮部分，以圆形草图拉伸生成洋红色的曲柄圆盘，圆盘中心设置回转轴孔，偏心位置设置连杆连接销轴孔，孔位尺寸与连杆端孔做同轴配合设计。连杆部分采用长条形拉伸特征生成浅棕色杆体，两端分别设置铰接孔，一端与曲柄偏心销轴铰接，另一端与滑块上的铰接销轴连接。滑块部分为粉红色方块结构，底部与导轨滑槽型面匹配，顶部设置铰接座用于连接连杆。建模过程中对所有铰接配合面做公差预留，还原真实机械结构的装配间隙。材质渲染阶段，为不同部件赋予差异化的哑光塑料材质，通过高饱和度的色彩区分不同功能构件，便于直观识别各部分结构；场景添加柔和的环境光与定向投影，突出各部件的立体感与装配关系，阴影效果增强模型的空间层次感。设计思路上完全遵循曲柄滑块将回转运动转化为直线往复运动的核心原理，精准复现发动机中活塞曲柄的运动机制，可用于机械原理教学演示、机构运动仿真验证，也可作为内燃机结构科普的可视化载体，模型各部件结构完整，装配关系清晰，能够直观展示回转运动到直线运动的转换全过程，帮助理解内燃机动力输出的核心结构逻辑。
