CSWA认证练习用夹持支座机械零件

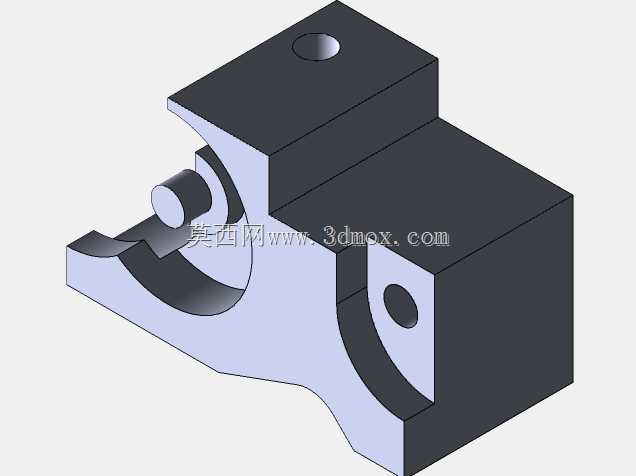

　　该零件属于典型的中小型夹持与定位支座类结构，常见于教学实训、技能认证练习以及小型工装夹具的功能模块中。零件主体采用块状基体与弧形夹持面组合的方式，既保留了方块结构在安装、定位和加工时的稳定性，又通过半开放圆弧槽实现对圆柱类杆件、轴段或管状零件的承托与夹紧。上部实体区域设置有竖向孔位，可用于穿入紧固螺钉、定位销或压紧元件；侧部凸耳上的圆孔则承担侧向锁紧、铰接或辅助固定作用。这类结构在实际设备中多用于固定导向杆、传感器支架、调节轴、小型气缸连接端以及实验台装夹单元。

　　从结构功能看，零件并非单纯的装饰性建模题，而是围绕“支撑—夹持—锁紧”三个动作展开。下部大圆弧面形成主要包容区域，适合与圆柱形被夹持件形成较大接触面积，减少局部压伤；上方块状区域提供足够的压紧反力空间，使螺钉预紧后载荷能够传递到刚性较强的实体部分。侧面伸出的小圆柱与相邻圆弧轮廓构成限位或过渡结构，可在装配时避免零件与周边构件发生干涉，也可作为手动调整时的握持或对位参考。前端开口形状使零件能够从侧向卡入杆件，不必沿轴向整套拆卸，在维护空间受限的工位上具有较好的装拆便利性。

　　设计思路上，块状背部和底部承担安装基准功能，圆弧夹持区承担工作功能，两类区域通过连续实体过渡连接。建模时需要特别注意圆弧槽与方块基体之间的相切关系，若轮廓约束不完整，拉伸后容易出现薄壁、碎面或曲率突变。上部孔位与侧部孔位的轴线方向不同，分别服务于竖向压紧和侧向固定，因此在三维建模中应先建立明确的基准面，再完成孔特征定位。对于练习者而言，该件能够训练草图几何关系、拉伸凸台、拉伸切除、圆孔定位、对称约束以及圆角过渡等基础能力，也能帮助理解夹具零件中刚性与开口弹性之间的平衡。

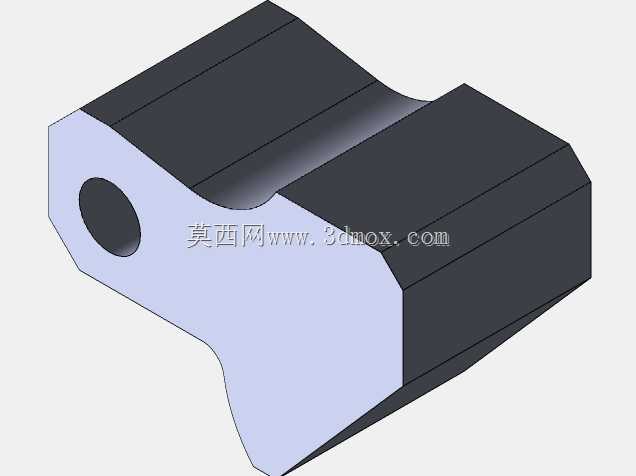

　　外形边界方面，零件整体占据空间接近长方体，背部和一侧立面较规整，适合贴靠安装板或机架立面；底部轮廓并非完整平面，而是随圆弧夹持槽形成开放结构，因此安装时不能仅依赖底面接触，通常需要结合背部立面、侧部孔位或附加压块进行约束。上部方块的顶面可作为钻孔和加工对刀基准，两个竖向孔之间的实体壁厚需要满足螺钉头或螺母压紧面积要求。侧向圆孔位于较薄的凸耳区域，实际设计时应关注孔边到外壁的距离，避免锁紧时产生裂纹或过大局部变形。

　　在工程应用中，这类支座常布置在自动化生产线的调节机构、检测工位的支撑杆固定处、教学设备的轴类夹具以及轻型工作台的导向单元上。工作时，圆柱件置入弧形槽内，上部紧固件向下施加压紧力，侧向孔位可安装止动螺钉，防止被夹杆件旋转或轴向窜动。若被夹持件需要频繁调整，可将该支座与开槽压块、旋钮螺钉或快拆手柄配合使用；若用于长期固定，则可在圆弧面增加垫片或耐磨衬套，以提高重复装夹后的接触稳定性。

　　结构校核重点不在复杂受力计算，而在边界协调：孔位不能切入圆弧工作区过深，开口槽宽度要保证杆件进入，同时不能削弱上部压紧区域的截面；外轮廓圆角应避开安装贴合面，防止零件放置时出现线接触或虚定位。加工制造时，规整立面可通过铣削获得基准，圆弧槽可采用铣圆弧或成形加工完成，孔位则根据装配要求选择钻孔、铰孔或攻丝。整体结构紧凑、特征清晰，既适合作为三维建模能力训练件，也可作为轻型夹持支座在通用机械装置中进行结构参考。
