在各类回转传动、惯性储能以及轮式行走机构的方案落地阶段,轮盘类零件往往是兼顾动平衡、减重与刚性的核心承载部件,本次完成的这款多辐条轮盘结构,正是针对中小载荷回转场景做的细化设计。从实际工况适配来看,这类轮盘可以直接作为带轮传动系统的从动惯性轮使用,在小型实训设备、桌面级传动演示台、轻型输送线的张紧轮组,或是脚踏类人力传动机构里承担储能、稳速的作用;也可以经过接口适配后,作为小型行走装置的支撑轮基体,外侧包覆橡胶层后即可获得足够的接地摩擦力。
结构构思阶段最先敲定的是中心轮毂的尺寸边界,中心通孔按照常规轴系配合的公差思路预留,轮毂轴向厚度要大于轮缘厚度,这样在平键连接或者锁紧顶丝固定时,轮毂和转轴的接触面积足够,传递扭矩过程中不会出现局部应力集中导致的轮毂开裂。从三维模型的剖切逻辑来看,轮毂两端做了微小的倒角过渡,既消除了装配时的锐边刮伤风险,也避免了轴肩贴合处出现应力断层。

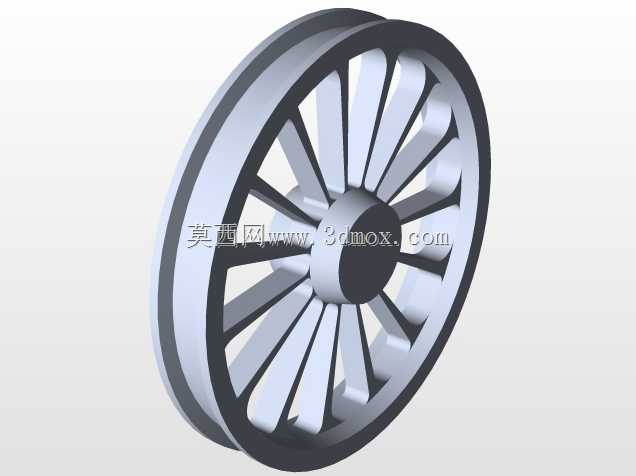

辐条的排布没有采用常规的直条径向布局,而是做了带扭转倾角的花瓣式放射结构,一共十八根辐条沿圆周均匀分布,每根辐条的截面从轮毂处向外逐渐拓宽,和外侧轮缘衔接的位置做了圆弧过渡。这种设计的考量有两点:一是倾斜的辐条在轮盘承受周向扭转力矩时,能把部分剪切载荷转化为辐条自身的拉压载荷,相比直辐条抗扭冗余度更高;二是变宽度的辐条在保证整体转动惯量满足稳速需求的前提下,尽可能去除了轮盘中部的多余材料,整体重量比实心轮盘降低六成以上,设备启停时的转动惯量冲击更小,驱动端的负载波动也更平缓。
外侧轮缘采用等厚度的环形实体结构,轮缘的内外侧圆柱面都预留了足够的加工余量,如果后续要适配平带传动,可以直接在外圆面车削出带型槽;如果要作为滚轮使用,也可以在外圈压装聚氨酯包胶层,轮缘的轴向宽度和轮毂保持对齐,整个轮盘的两个端面都在同一平面基准上,做动平衡检测时可以直接以两端面和中心孔作为装夹基准,不需要额外做工艺搭子。
安装边界方面,整个轮盘的轴向厚度控制在窄幅区间,装入设备机架的两个支撑轴承之间时,两侧预留的间隙只需要满足轴承端盖的安装厚度即可,不会占用过多的轴向布局空间。轮盘的最大外圆直径在设计时就和周边防护罩的内壁间隙做了匹配,径向预留的安全间隙大于五毫米,运转过程中即使出现微小的轴系窜动,轮缘也不会和护罩发生刮擦。
从建模的实操细节来看,所有辐条和轮毂、轮缘的交接位置都做了R3以上的圆角处理,没有出现尖锐的内角,后续如果采用铸造成型工艺,这些圆角可以保证金属液充型时流动顺畅,不会出现冷隔或者缩孔;如果采用板材线切割后铣削成型的加工方式,圆角也能避免刀具在清角时出现断刀问题。轮盘的两个端面都设计为平整平面,不需要做额外的减重凹槽,既降低了加工时的走刀次数,也方便在端面加装平衡块来完成动平衡校准。在实际装配逻辑里,中心孔穿入转轴后,依靠轴肩对轮盘一侧做轴向定位,另一侧用轴用挡圈或者锁紧螺母限位,周向通过平键传递扭矩,整个装拆过程不需要特殊工装,维护时直接松开锁紧件就能把轮盘从轴端抽出,更换效率很高。针对高速运转的场景,这款多辐条结构的风阻也比实心轮盘小很多,辐条之间的空隙可以让轮盘转动时带动的空气顺利穿过,运转过程中的风噪和空气搅动损耗都处于较低水平,长期连续运转时不会因为风阻累积产生额外的温升。
