SG90舵机驱动双自由度云台机械臂

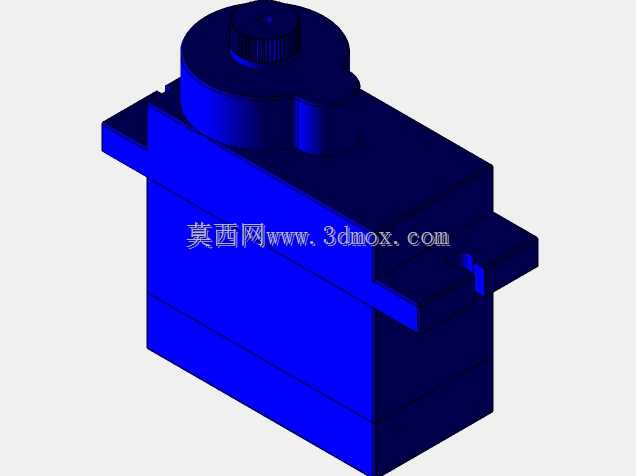

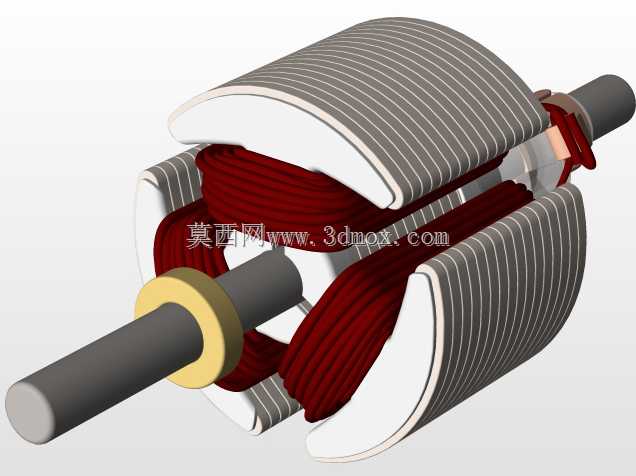

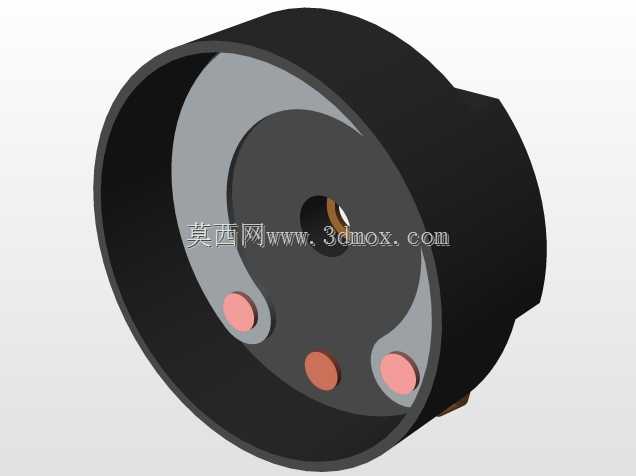

　　这套小型双自由度云台机械臂，是面向桌面级轻载作业场景开发的舵机驱动执行机构，整体采用SG90微型伺服电机作为动力源，结构紧凑、装配逻辑清晰，既可以作为教学实验平台验证舵机运动控制逻辑，也可直接搭载在小型巡检机器人、桌面视觉检测工位、创客开发项目中，完成目标追踪、传感器位姿调整、轻量物料转运等工作。

　　从实际落地场景来看，这类双自由度机构最常被用在三类工况中：第一类是嵌入式视觉系统的搭载平台，将摄像头、激光测距模块固定在末端安装位后，底部回转舵机可带动整个臂体完成水平方向360度范围内的角度扫动，上部俯仰舵机则驱动末端支架完成竖直方向的角度抬升与下压，两个轴配合即可让视觉模块覆盖工作区域内绝大多数观测角度，无需额外调整整机安装位置；第二类是小型流水线的轻量分拣工位，在末端加装微型夹爪后，可对重量在百克级以内的小型电子元器件、包装辅料完成定点取放，适配桌面型非标自动化设备的紧凑安装空间；第三类是教学实训场景，机构所有零件拆分明确，舵机安装位、转轴配合位、支架连接位都做了外露设计，学习者可以直观理解串联关节机器人的运动学原理，也能快速完成拆装调试。

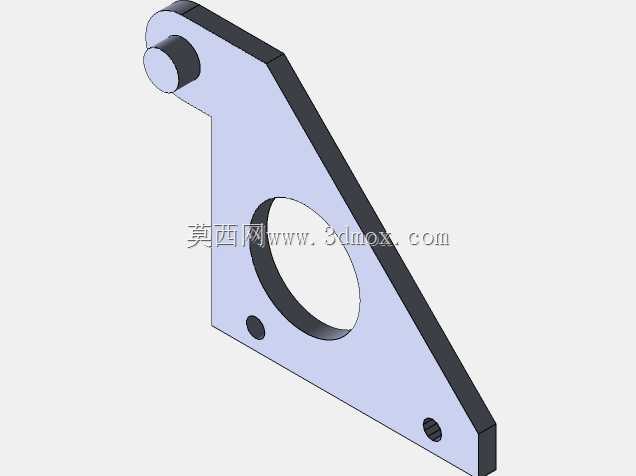

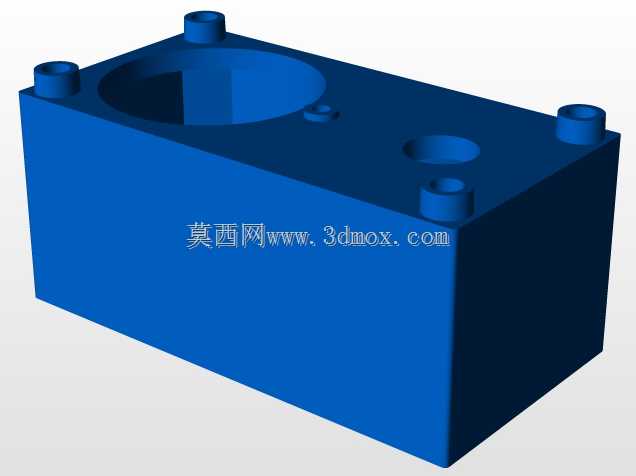

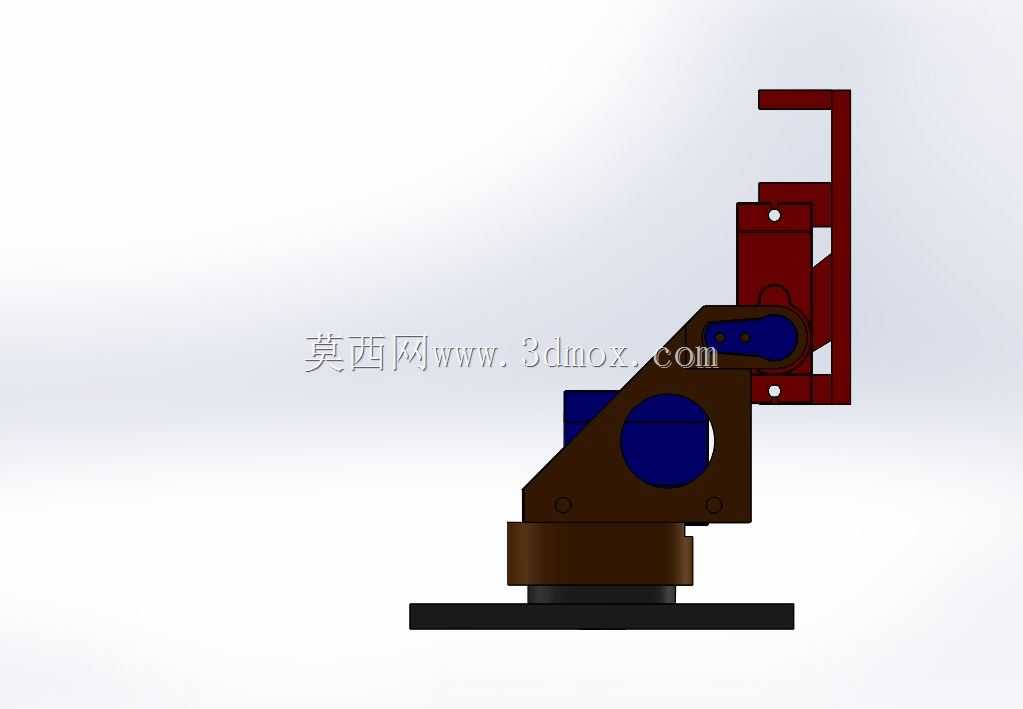

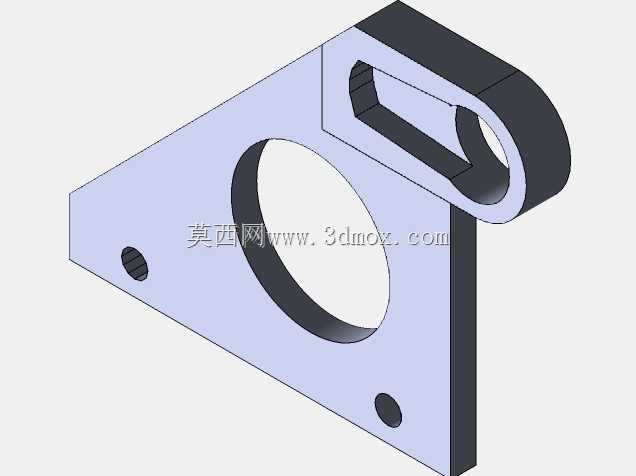

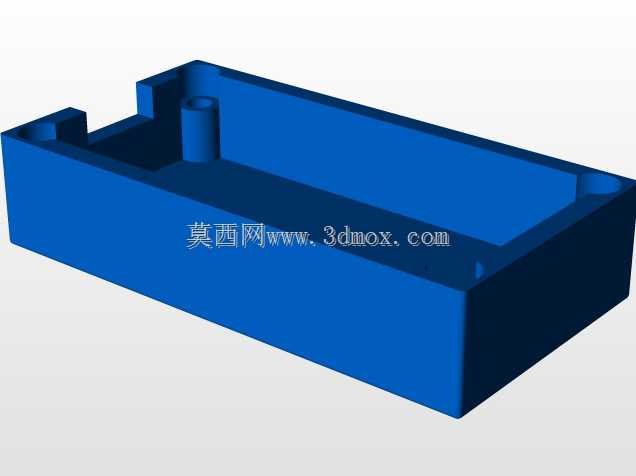

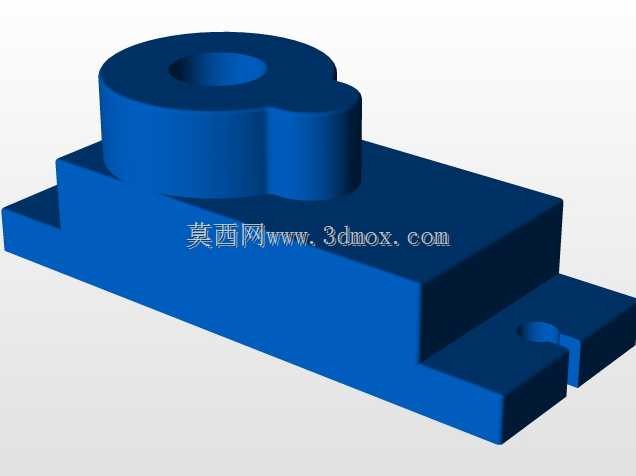

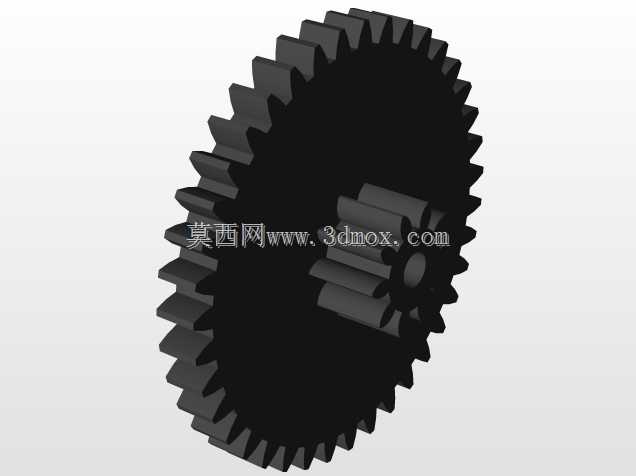

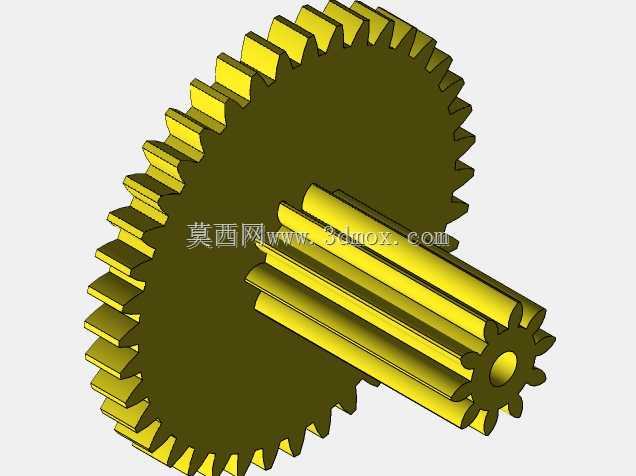

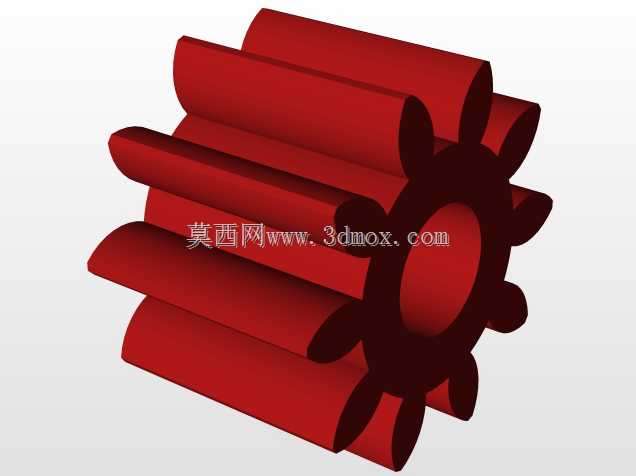

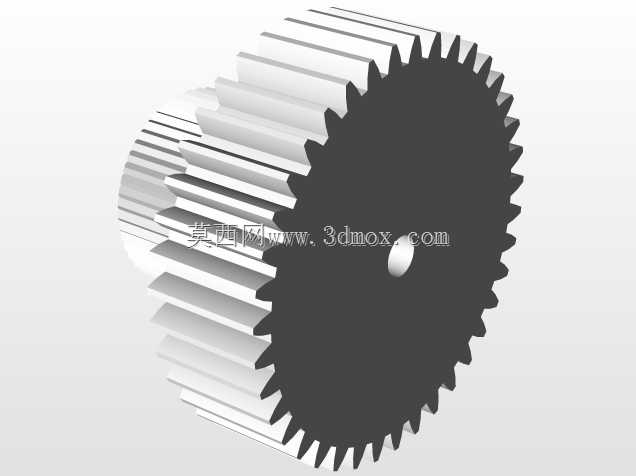

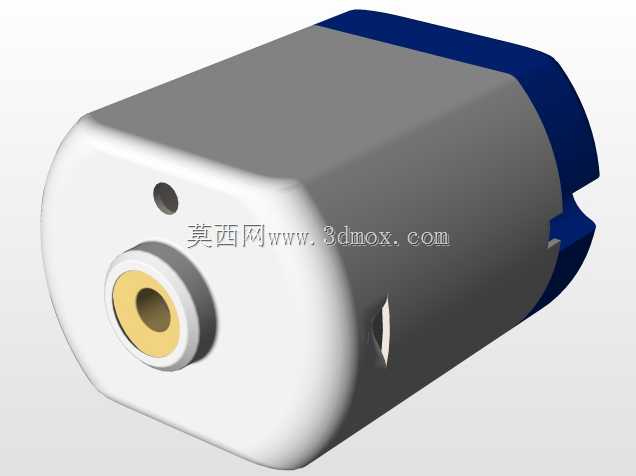

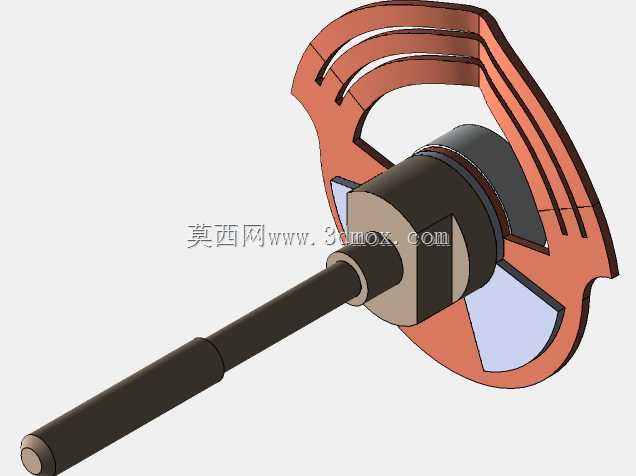

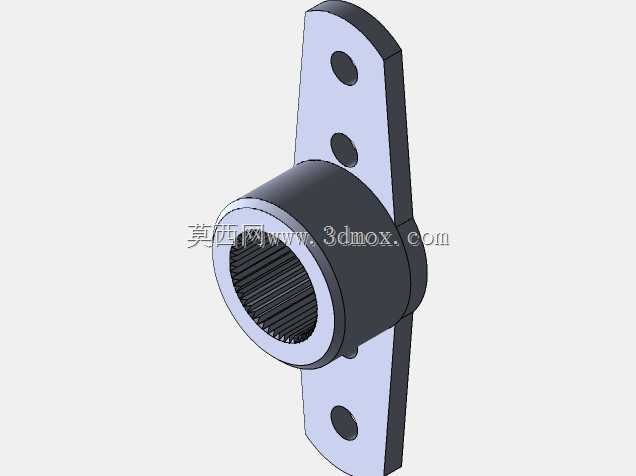

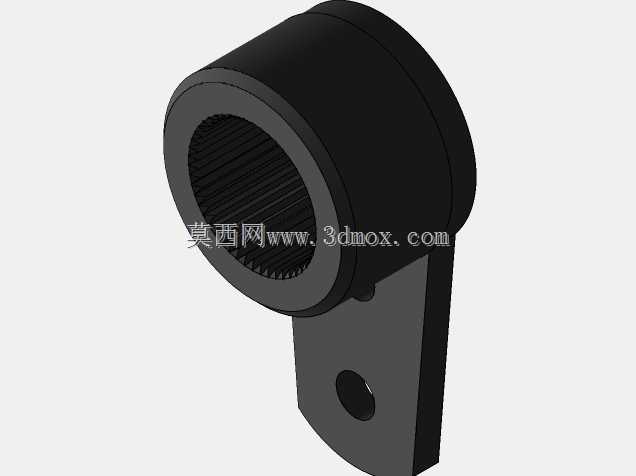

　　设计思路上，整套机构完全围绕SG90舵机的安装尺寸与输出扭矩边界做匹配：底部基座采用平板式安装结构，底座预留了完整的平面贴合面，四周可通过螺栓直接锁附在设备台面、移动小车上，安装基准面加工平整，保证回转舵机的输出轴与安装平面保持垂直，避免长期运转出现轴系偏磨。基座内部容纳第一台SG90舵机，舵机输出轴直接连接回转支撑座，带动整个上部臂体做水平回转，回转座采用L型折弯式支架结构，既承托上部俯仰关节的所有载荷，又给舵机走线预留了侧边空隙，避免臂体转动过程中拉扯舵机控制线。

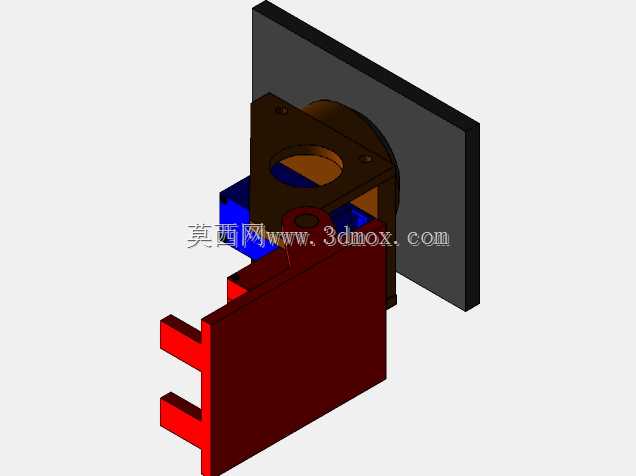

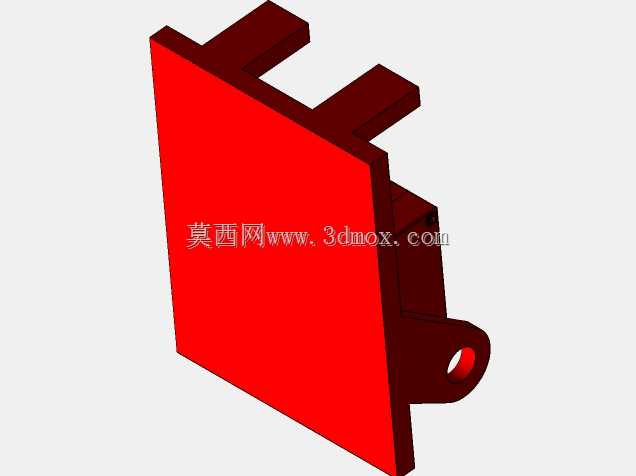

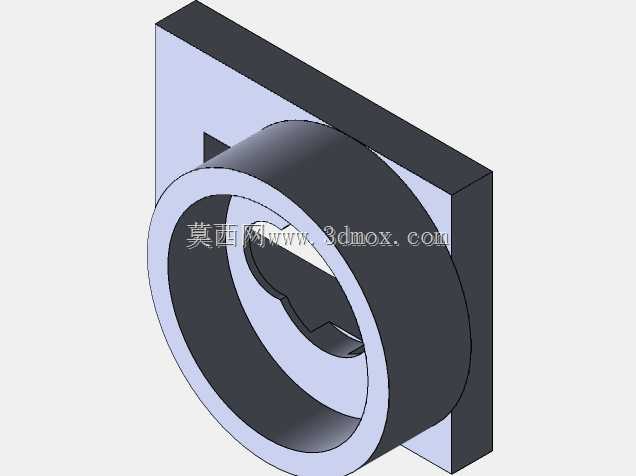

　　俯仰关节的布置采用侧置转轴方案，第二台SG90舵机固定在回转座的一侧安装腔体内，输出轴横穿臂体中部的铰接孔，直接驱动上部的末端支架做俯仰摆动，转轴配合位采用孔位同轴设计，两侧支架的铰接孔公差保持一致，运转时不会出现卡滞、窜动问题。末端支架为立式框型结构，上部预留了多组安装孔位，既可以固定摄像头、传感器这类检测元件，也可以拓展连接微型夹爪、吸嘴等执行末端，孔位间距按照常用创客配件的通用尺寸设计，兼容多数标准化小型功能模块的安装需求。

　　外形尺寸方面，整套机构收拢状态下整体高度控制在两百毫米以内，底座平板的长宽尺寸适配多数桌面设备的安装边界，不会占用过多工位空间；水平回转时臂体的最大旋转半径经过校核，转动过程中不会和基座周边的安装件发生干涉，俯仰运动的角度范围覆盖从水平向下俯冲到竖直向上抬升的常用工作区间，两个关节的运动行程都预留了机械限位结构，避免舵机超程转动出现堵转烧损。

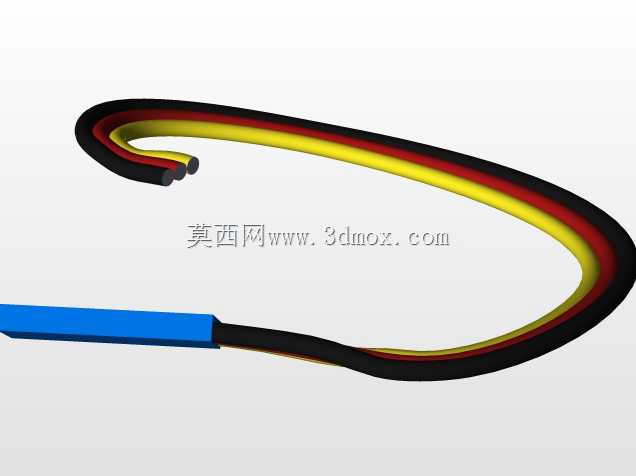

　　零件结构上，所有支架类零件都做了轻量化镂空处理，在保证结构刚性的前提下尽可能降低运动部件的自重，减少舵机的负载扭矩，让SG90这类小扭矩舵机也能平稳驱动末端负载；铰接位置的接触面做了贴合间隙优化，既不会因为间隙过大出现臂体晃动，也不会因为配合过紧导致运转阻力增大。走线路径沿着支架内侧的空隙布置，舵机线束可以从臂体内部顺到基座侧方引出，运动过程中线束随臂体弯折的幅度被控制在合理范围内，长期反复转动也不会出现线皮磨损。

　　整套机构的装配逻辑完全遵循模块化思路，底座、回转座、臂体、末端支架四个部分依次通过舵机输出轴与紧固件连接，单个零件损坏后可以单独拆分更换，不需要整体拆解整个机构；调试时只需要分别给两个舵机发送角度信号，即可逐一校准回转零位与俯仰零位，后续对接控制板时接线与参数设置都十分简便，非常适合小型自动化项目的快速搭建与二次开发。
