MG946三十公斤级舵机支撑固定座

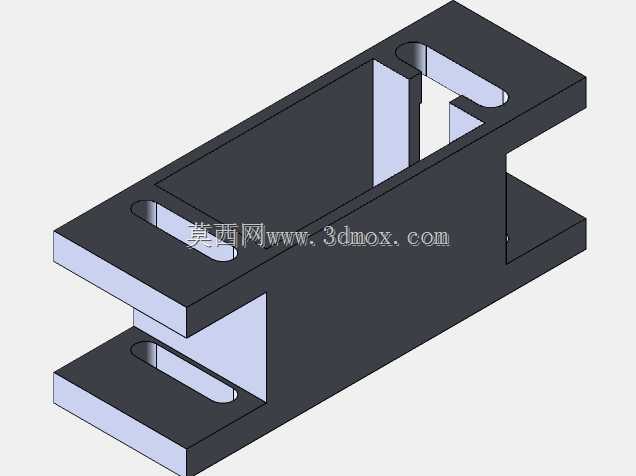

　　这款槽型支撑件围绕大扭矩舵机在紧凑设备里的可靠固定展开，结构并不复杂，但每一处板厚、开口和安装孔位都对应实际装调中的约束。舵机属于动作执行端，常布置在小型云台、机械夹爪、航模舵面、教学机器人关节以及自动翻盖机构中；执行件一旦输出三十公斤级拉力，固定位置若只靠单薄折弯片或单侧螺钉，很容易在频繁换向时出现晃动、螺钉松脱甚至座体变形。该支座采用上下双层承托板加两侧立壁的框架形式，把舵机主体围在中间，载荷不再集中于某一颗螺钉，而是通过接触面分散到整个支架。

　　从使用场景看，这类支座最常见于空间狭窄却需要较大推拉力的位置。例如多自由度教学机械臂的腕部，舵机既要带动夹爪翻转，又不能让安装结构占用过多臂宽；又如小型传送线上的挡停拨板，舵机反复抬升、落下，支架需要承受侧向冲击。模型中的上下板均开出长圆形调节槽，而不是单纯圆孔，这一点在现场装配中很实用：舵机输出盘与连杆、摇臂或舵角之间常存在中心距误差，长槽允许沿长度方向微调固定位置，补偿拉杆长度、装配累积误差和舵机中位偏差。锁紧后槽孔两侧仍有足够材料包覆螺钉，调节范围与连接强度之间取得平衡。

　　结构设计上，支座没有采用封闭盒体，而是保留中部开放空间。这样做首先便于舵机线束从侧面或端部引出，避免导线被夹在安装面与机体之间；其次，调试时可以直接观察舵机壳体是否贴靠到位，螺丝刀也能伸入内部锁紧螺钉。上下承托板向外伸出，形成类似工字截面的受力轮廓，竖直方向的弯曲刚度明显优于单片平板。两侧立壁承担主要的弯矩和扭矩，当舵机摇臂受到垂直于输出轴的载荷时，立壁将力传递到底板安装面，减少支架绕固定点扭转。

　　安装边界需要结合舵机外形和设备面板共同确定。支座的宽度应略大于舵机主体，保证壳体能够放入而不产生强制挤压；上下板间距则要与舵机安装耳或壳体定位区域匹配，过紧会造成装配困难，过松会让舵机在换向冲击中产生窜动。长槽的方向应顺着需要调节的连杆中心距布置，若设备只允许沿一个方向补偿误差，槽孔方向就不能随意旋转。底部固定面应与设备机架保持平整接触，局部悬空会使螺钉预紧后板件翘曲，长期运行后在槽孔端部产生应力集中。

　　从建模思路看，这类零件适合先按舵机包络建立占位体，再确定上下承托板的跨度和立壁高度。开孔时不能只追求外形一致，还要给螺钉头、垫圈和工具旋转半径留出空间。长圆槽端部采用圆弧过渡，可降低热处理或板材加工后的裂纹风险；板边与立壁交接处若用于受力较大的场合，还应保留圆角或加强过渡。对于三维选型人员而言，模型的价值不在于展示一个抽象支架，而在于把舵机容纳、螺钉锁紧、位置微调、线束走向和机架连接这些工程动作同时落实到一个可加工、可装配的结构中。

　　实际维护时，开放框架也有利于检查螺钉松动和舵机发热情况。舵机在堵转或频繁启停时会产生温升，封闭壳体内热量不易散出，而该支座两侧镂空，空气可沿舵机表面流动。上下板的对称布置还使支架可以适应不同安装姿态：水平固定在底板上、侧向夹在型材之间，或倒装在活动机构下方，都能通过相同的槽孔完成连接。设计时只需根据所选螺钉规格核对槽宽、根据舵机长度核对板距，并在装配后确认输出轴轴线与被驱动件回转轴线平行，即可把大扭矩执行元件稳定集成到小型自动化机构中。
