长条式智能加密通讯终端结构设计

　　该结构面向狭长安装空间内的智能通讯与边缘控制场景，整体采用长条形薄型机身布局，适合嵌入家电控制仓、小型自动化设备侧腔、物联网网关安装槽以及家庭智能化终端面板后方。设备在实际使用中承担数据采集、通讯转接、加密传输和本地状态交互等功能，端部预留的接口与安装孔位可直接配合线束、固定柱和外壳卡扣完成装配。

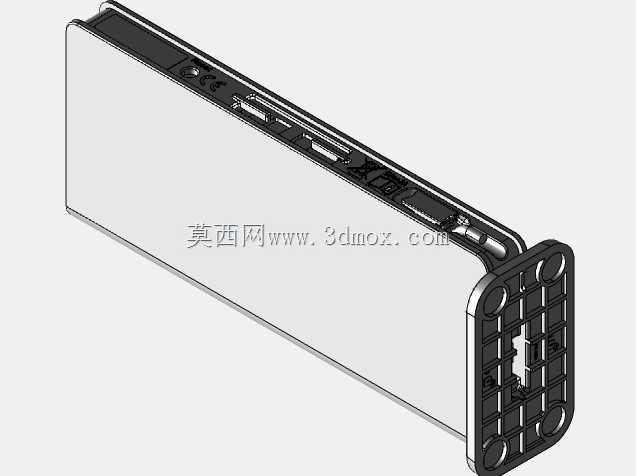

　　从外形边界看，主体沿长度方向延展，厚度控制较薄，正面为大面积平整面板，可用于布置显示区域、标识区或贴合装饰面；端部采用圆角过渡，既降低装配时对操作人员和周边线束的刮擦风险，也便于在狭窄腔体内推入定位。端部黑色结构件呈现密集筋格与多个圆形安装位，筋格围绕固定孔、接口窗口和受力区域展开，能够在塑料件壁厚有限的情况下提高抗弯、抗扭能力，同时避免整块实体材料造成的收缩变形与重量增加。

　　设计思路上，该产品没有采用常见的方正盒体，而是把通讯主板、接口器件、固定结构和外观面板整合到狭长壳体中。上盖与端盖之间通过轮廓止口、螺钉柱和卡扣共同约束，长侧边承担主要密封与对齐作用，端部网格件承担安装承载和接口防护。面板内侧可见多组沿长度方向排列的电子元件占位、连接器窗口和局部避让槽，这些特征对应主板堆叠、FPC走线、天线区域或外接端口的位置。结构工程师在建模时需要重点控制壳体内部净高、元件与壳壁间隙、螺钉柱熔胶痕位置以及端盖受力路径，避免装配后出现面板顶白、接口偏位或端盖翘曲。

　　在智能家电应用中，该终端可安装在控制面板后侧，作为家庭设备联网与加密通讯模块使用；平整正面能够与家电外观面保持一致，薄型机身则减少对主控仓空间的侵占。在自动化产线或小型设备上，它可以作为边缘通讯单元，通过端部接口连接传感器、控制板或电源模块，长条形态便于沿设备骨架侧边固定，不需要额外占用控制柜正面空间。对于物联网部署场景，壳体内部可容纳通讯板、存储与加密相关器件，外部安装孔提供稳定的机械连接，适合需要长期固定运行的节点设备。

　　端部网格结构是本方案中较有工程价值的部分。网格并非单纯减重造型，而是围绕安装孔形成环形加强区，孔周材料连续，螺钉锁紧时载荷可通过放射状和纵横筋条分散到周边壳体；靠近外轮廓的筋条与边框相连，使端盖在受到插拔力时不易局部塌陷。接口附近设置独立挡墙和限位槽，可限制连接器晃动，也能在总装时为线束提供导向。圆角端框与长直侧壁相接处保留过渡壁厚，能够降低注塑件尖角应力，并提高跌落或挤压时的抗裂能力。

　　安装边界方面，设备长度方向需要预留端盖固定和线束弯折空间，厚度方向应保证面板外侧无凸出干涉，背部则要留出主板发热元件与安装基底之间的散热间隙。若采用螺钉固定，孔位应与整机支架柱同轴设计，锁紧顺序建议从端部主承力孔向辅助孔过渡，防止端盖因单侧受力而偏移。若采用卡扣辅助固定，卡扣位置应避开内部高器件和天线敏感区，卡扣根部需设置足够拔模斜度与加强圆角。

　　三维结构表达中，外观面、内部筋位、螺钉柱、接口开口和端盖网格均需要保持清晰的层级关系。长面板适合作为外观主件进行曲面和拔模检查，端盖网格适合通过筋板厚度、拔模角和装配间隙进行工艺校核。整机建模时还应同步考虑PCB轮廓、连接器包络体、线束最小弯曲半径和维修拆卸方向，使外观造型不仅满足狭长终端的视觉整体性，也能在真实设备腔体中完成可靠安装与长期通讯运行。
