工业传动用双槽张紧滑轮结构设计

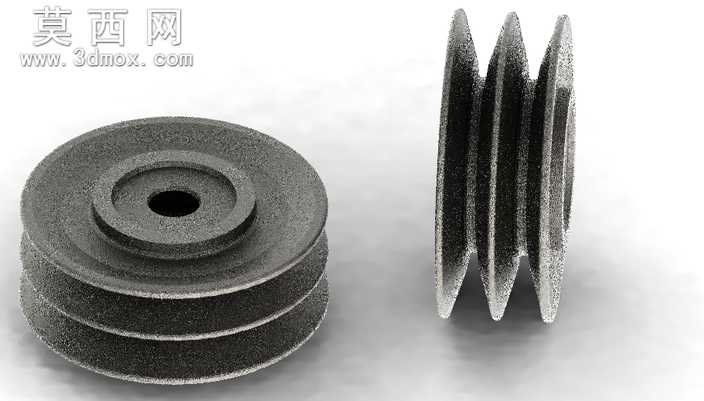

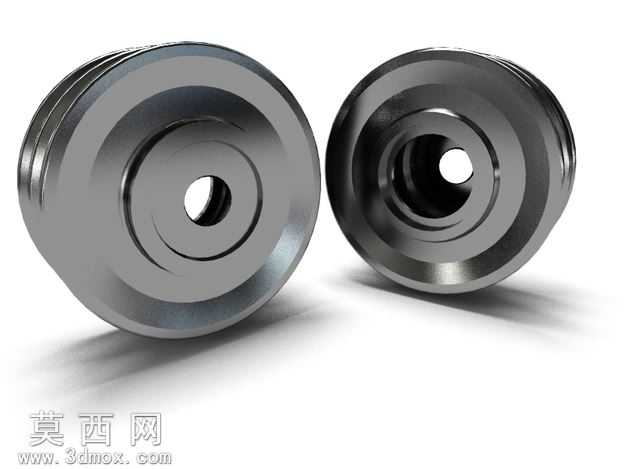

本张紧滑轮采用三维参数化建模方式完成整体结构设计，建模过程中先以中心安装孔为定位基准，绘制轮体的径向截面草图，通过旋转特征生成轮体的基础实体结构，再对轮缘的双槽型面进行精准切削，保证槽型的弧度、深度与宽度完全适配对应规格的传动带，避免传动过程中出现跳带、打滑问题。轮体中心的安装孔采用阶梯式结构设计，既可以适配不同直径的安装轴，也预留了轴承安装的定位台阶，保证装配后轮体转动的同轴度，减少运行过程中的径向跳动。建模阶段对轮体的过渡圆角做了统一规范，所有棱角位置都做了圆角处理，既消除了应力集中隐患，提升零件的结构强度，也优化了后续加工的工艺性，减少切削加工时的应力变形。材质渲染阶段采用金属合金钢材质，还原了金属零件经过机加工后的细腻金属质感，轮槽工作面做了亚光磨砂质感处理，模拟实际零件工作面经过精加工后的表面状态，轮体非工作面保留了金属切削后的细微纹理，整体渲染效果贴近真实工业零件的视觉表现。结构设计上充分考虑张紧轮的实际工况，轮体整体采用对称式结构，保证高速转动时的动平衡性能，轮缘的厚度经过力学验算，能够承受传动带张紧时的径向压力，不会出现轮缘变形问题。中心孔的壁厚也做了优化，在保证结构强度的前提下尽可能减轻零件自重，降低转动时的惯量，提升张紧调节的响应灵敏度。设计过程中还兼顾了零件的通用性，整体尺寸参数符合行业通用的张紧轮规格标准，可以直接替换同规格的现有标准件，适配各类带传动系统的张紧需求，无需额外修改安装结构即可完成装配使用。
