丝杆安装式万向活动脚轮结构

　　该脚轮采用丝杆安装形式，主要用于各类需要频繁移动并在到位后保持稳定支撑的设备底部。与平板式脚轮相比，丝杆结构不需要在设备底板上预留较大的安装面，只需在机架横梁、支腿底板或设备底框上加工对应螺纹孔，即可通过螺杆旋入完成固定，适合安装空间较窄、底面结构不适合开多组螺栓孔的场合。实际设备中，这类脚轮常见于轻型工作台、移动工具柜、小型检测架、通讯设备推车、实验辅助装置以及部分可调整位置的工业辅助台架。

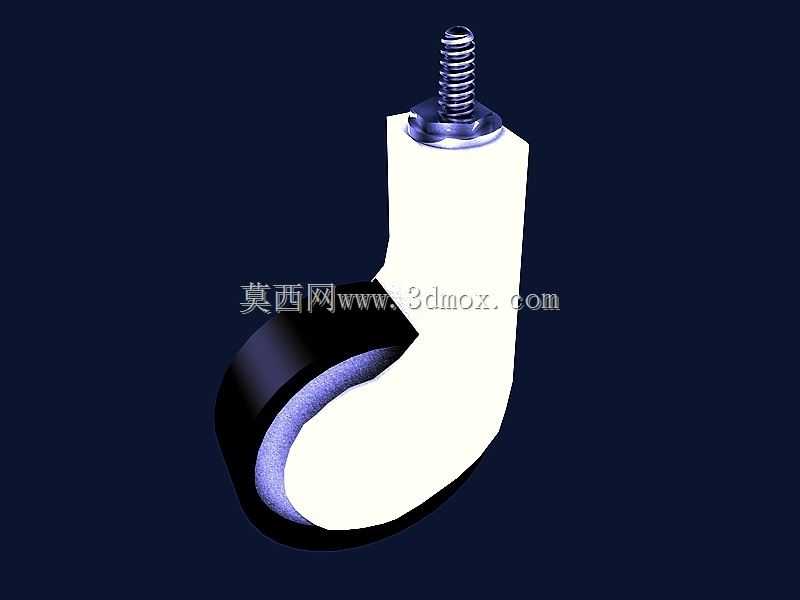

　　从结构组成看，模型包含上部螺纹杆、锁紧垫圈、轮架回转段、弯曲支架以及滚轮本体。螺纹杆承担与设备本体的连接，螺纹段长度决定了可调节范围；当设备底脚厚度存在偏差，或需要通过螺母微调脚轮伸出高度时，丝杆形式比固定式插销更便于现场装配。锁紧垫圈位于支架与安装面之间，旋紧后可限制支架相对设备松动，减少推行过程中因振动造成的回退。轮架上部保留回转结构，使滚轮能够围绕竖直轴线旋转，从而在推行时自动顺应外力方向，不需要人工对准轮面。

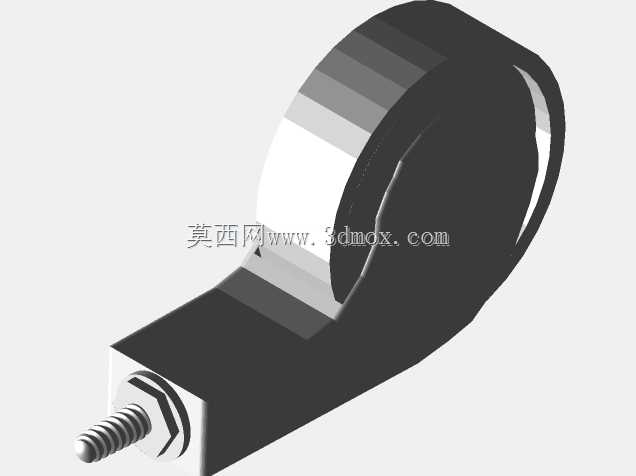

　　支架采用近似J形的单侧承托轮廓，轮体从弯曲支架下方通过，这种布置在轻型脚轮中较为常见。其优点是结构紧凑，轮架外侧没有多余外伸轮廓，设备推入狭窄工位时不易与周边管线、机架立柱发生干涉；同时弯曲段能够把上方丝杆传来的竖向载荷过渡到轮轴位置，使载荷路径较为直接。建模时需要重点控制支架内侧与滚轮外缘之间的间隙，间隙过小会在滚轮转动时产生摩擦，间隙过大则会使轮体侧向摆动明显，影响直行稳定性。

　　滚轮外形为宽面圆弧轮，轮面接触区域较宽，有利于降低接触压强，在车间环氧地面、瓷砖地面或平整水泥地上推行时阻力较小。轮缘采用圆弧过渡，转向时不会因尖锐边缘刮擦地面，也能降低经过细小接缝时的冲击感。滚轮中心与支架下端形成转动副，轮轴位置需要保证与上方丝杆轴线之间有合理偏距；偏距是万向脚轮能够灵活随动的关键，若轮轴与回转轴完全重合，脚轮在启动瞬间容易出现方向迟滞，偏距过大则会增加支架弯矩，使承载能力下降。

　　安装边界方面，设计人员在布置该脚轮时，首先要确认设备底板下方的有效高度。丝杆从底面向下伸出，支架回转段和滚轮顶部都需要占用垂向空间，不能只按滚轮半径估算离地高度。其次要在设备底部预留轮架旋转范围，尤其当四个脚轮中有两个为万向轮、两个为定向轮时，万向轮附近不应布置突出的螺钉、线缆接头或焊接筋板，否则轮架转向时可能发生碰撞。若设备需要原地小范围转动，脚轮外缘与设备外轮廓之间也应保留侧向安全距离。

　　承载校核时，不能单看滚轮直径，还应结合丝杆公称直径、支架板厚、轮轴连接方式以及地面条件综合判断。单个脚轮的额定载荷通常按设备总重量除以脚轮数量后再乘以不均匀系数考虑，因为设备在经过门槛、地面坡度或制动瞬间，各轮受力并不均匀。丝杆连接还要关注螺纹啮合深度，啮合过少会使螺纹牙承受过大拉剪应力，长期推行后存在松动风险；对于振动较大的设备，可在安装面上增加防松螺母或使用螺纹锁固处理。

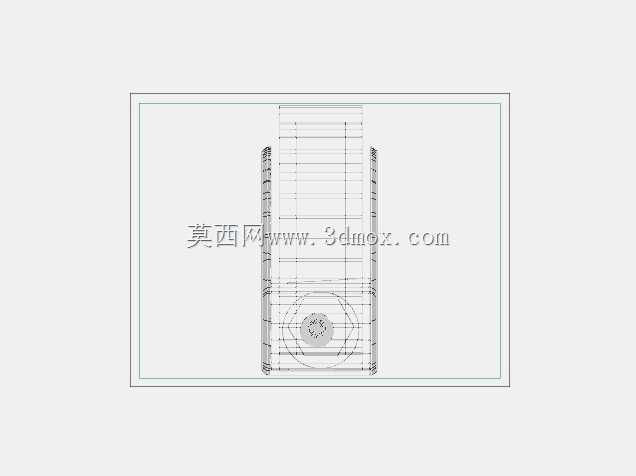

　　三维建模过程中，螺纹杆应使用真实螺纹牙型或经简化的螺纹表达，便于在装配阶段检查螺母、垫圈与支架之间的贴合关系。滚轮需要保留独立实体，以便后续定义转动轴和检查转向包络。支架弯曲处应采用连续过渡，避免在应力较高区域出现尖锐截面突变。整体装配完成后，可通过运动检查验证滚轮绕轮轴旋转、支架绕竖直轴线回转两个自由度是否协调，并模拟设备在直行、斜推、转向和低速越缝时的位置变化，从而判断脚轮选型与布局是否满足实际使用要求。
