丝杆安装式万向白尼龙脚轮结构

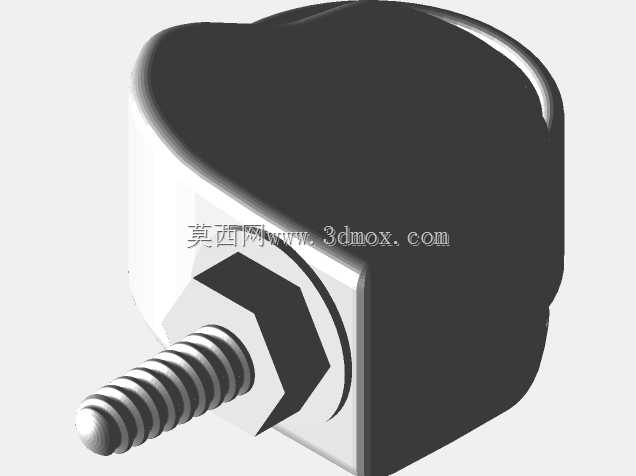

　　该脚轮结构采用丝杆旋入式安装方式，轮体上方设置外螺纹杆件，杆部穿过转向座并配置六角锁紧螺母，可直接拧入设备底部预设螺纹孔，也可配合螺母从安装板两侧夹紧固定。这种连接形式在轻型工作台、移动柜架、小型推车、展示道具和实验设备上使用较多，安装时不需要额外焊接支架，也不必在设备底板上开设复杂沉孔，只要保证安装面螺纹规格与杆部匹配，即可完成承载连接。

　　从实际装配边界看，丝杆轴线与脚轮回转中心重合，转向座围绕竖直轴线旋转，滚轮则通过水平方向的轮轴实现滚动。设计时需要重点校核三个位置：一是丝杆与设备底板的螺纹啮合长度，啮合过短会在受冲击时产生拔脱风险；二是锁紧螺母与安装面之间的贴合状态，若底板表面存在喷涂层或焊接不平，应增加平垫圈分散压紧力；三是转向座下方与滚轮顶部的间隙，该间隙决定脚轮在越障、侧偏和承载变形后是否发生干涉。

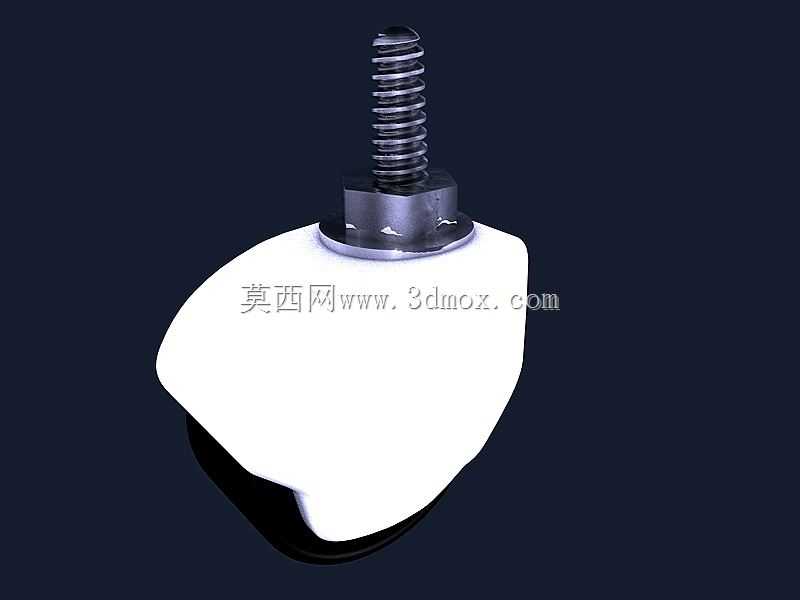

　　滚轮外形采用宽面圆弧轮廓，接触地面的部位不是尖锐棱边，而是带有圆滑过渡的白色轮面。这样的轮廓在硬质地面、瓷砖、环氧地坪和木板表面滚动时，接触压强相对分散，推动设备转向时阻力较小，也能降低对地面的压痕。轮面宽度较大，适合承载柜体类重心偏高、支撑点间距有限的设备；当设备需要频繁短距离移位时，宽轮面还能吸收一部分微小颠簸，使移动过程更平稳。

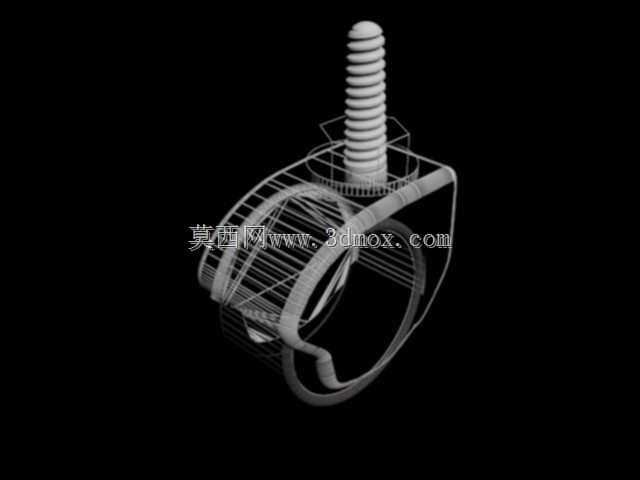

　　转向部分位于滚轮与丝杆之间，内部形成可旋转的支承区域。工程建模时应把转向座的上平面、中心孔、螺母压紧面和轮叉侧板作为连续结构处理，不能只按外观曲面搭建。轮叉侧板承担滚轮传来的竖向载荷和侧向推力，侧板开孔与轮轴之间需要保留合理配合关系；若用于三维干涉检查，还应让滚轮绕轮轴转动、转向座绕丝杆轴线转动分别建立运动关系，从而验证最大偏转角下轮面、支架和设备底板之间不会碰撞。

　　在设备布局中，这类脚轮通常以四点支撑形式布置。选型时不能只看单个轮子的额定承载，而要结合整机重量、重心位置、动载冲击和地面条件折算。常见做法是按总重量乘以不均匀系数后分配到四个轮上，再保留一定安全裕度。若设备前部经常承受人员按压或抽屉拉出带来的偏载，前排脚轮的受力会明显大于后排，底板加强筋也应围绕安装螺纹孔布置，避免局部板材变形导致脚轮歪斜。

　　安装高度是该结构在整机设计中的关键边界。丝杆露出设备底板的长度、锁紧螺母厚度、转向座高度和滚轮半径共同决定底面离地间隙。离地间隙过小，设备经过门槛、电缆槽或地面接缝时容易磕碰底板；间隙过大，则会提高整机重心，使高柜在急停或侧向推动时晃动增加。比较稳妥的方式是在三维装配中把脚轮按真实转向角度放入极限位置，检查滚轮偏转后最外轮廓与设备侧板、底梁、柜门和制动附件的距离。

　　白色尼龙类轮体在清洁环境中应用广泛，其特点是自重较轻、滚动阻力低、耐普通水汽和日常清洁，适合室内场景。需要注意的是，尼龙材料在低温、尖锐金属切屑或粗糙水泥地上长期使用时，轮面可能出现划伤或磨损，因此若设备进入加工车间，应结合地面状况评估轮面硬度和宽度。结构设计上，轮体边缘与支架之间应留出排屑空间，避免细小砂粒进入轮轴区域后增大转动阻力。

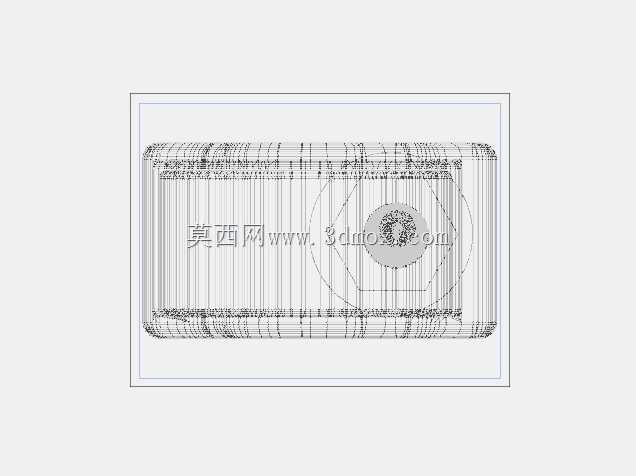

　　建模过程中，丝杆牙型、六角螺母、转向座过渡圆角和轮面曲面都应体现工程细节。丝杆不必只做成简单圆柱，因为螺纹规格直接影响安装孔设计；螺母也应保留对边尺寸，便于现场工具拧紧。转向座与轮叉连接处的圆角不能忽略，该处是载荷从滚轮传递到安装杆的必经区域，过小圆角会形成应力集中。滚轮中心与轮轴的配合段、轮面外侧的圆弧包络以及支架底部避让轮廓，均需在装配模型中保持一致比例。

　　使用时，脚轮不仅承担移动功能，也影响设备静止时的稳定性。若整机需要长期定位，可在同规格安装界面上选配带制动结构的轮型；若仅用于清洁维护时短距离移位，则无制动结构也能满足需求。无论采用哪种方案，安装面都应保持水平，四个脚轮的受力高度要一致，防止个别轮子悬空。对于薄板柜体，建议在脚轮安装位置上方增加加强板或折边，使螺纹连接区域形成刚性支撑。

　　整体来看，该结构把螺纹安装、万向转向和宽面滚轮组合在一个紧凑部件中，适合轻型工业与民用移动设备。设计人员在调用此类模型时，应把重点放在安装孔位、承载高度、转向包络和底板加强上，而不是单纯关注外观。通过在三维环境中模拟滚轮偏转、设备落地和推动越障，可以提前发现支架干涉、螺纹长度不足、离地间隙不合理等问题，使后续加工和装配更加顺畅。
