小型混流式水轮机转轮结构三维设计

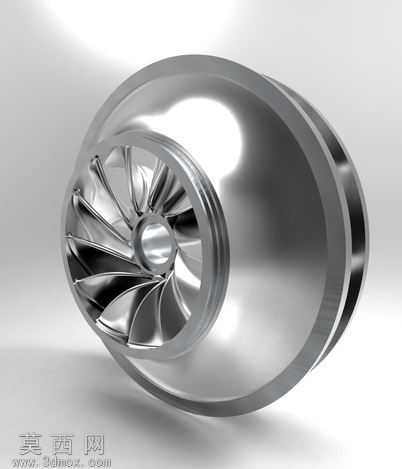

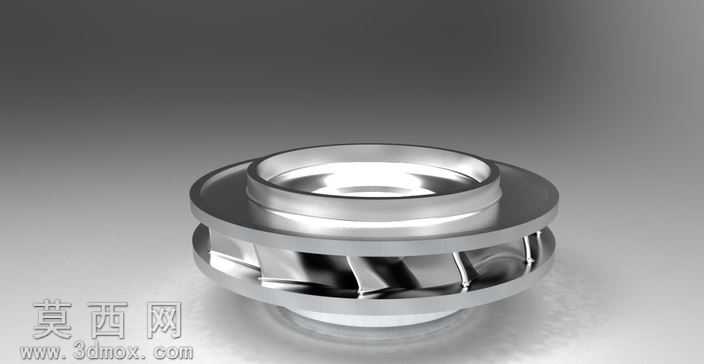

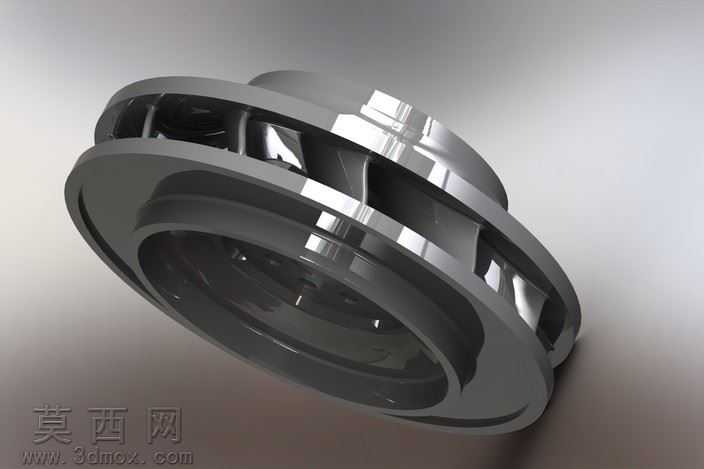

本作品为直径1米的小型混流式水轮机转轮三维建模设计，整体建模过程围绕水轮机核心过流部件的结构特性展开，首先依据混流式水轮机转轮的水力设计参数，在三维建模环境中完成基础回转体轮廓的搭建，精准绘制上冠、下环的回转曲面，通过回转特征生成主体基座结构，确保过流面的流线型弧度符合水力流动要求，减少水流经过时的能量损耗。针对转轮核心的叶片结构，建模时先根据翼型参数绘制单个叶片的空间截面曲线，通过曲面放样、边界混合等操作构建叶片的光滑扭曲曲面，保证叶片进水边、出水边的角度与厚度符合设计要求，再通过圆周阵列特征将叶片均匀排布在上冠与下环之间，逐一检查叶片与上下环的连接位置，通过合并、修剪曲面后实体化，确保所有连接部位过渡顺滑无尖角，避免运行过程中出现应力集中问题。材质渲染阶段，为模型赋予抛光金属材质，模拟不锈钢转轮的金属质感，调整材质的反射度、粗糙度参数，还原金属部件在光照下的高光与明暗过渡效果，同时添加柔和的环境光影，让转轮的叶片扭曲结构、曲面细节能够清晰呈现，直观展示部件的立体形态。设计过程中重点考量转轮的结构合理性，对叶片的扭曲角度、流道的宽窄变化进行反复调整，确保相邻叶片之间形成的流道从进水端到出水端平滑收缩，符合混流式水轮机径向进水、轴向出水的流动特性，为后续的水力性能模拟、结构强度校核提供精准的三维模型基础，可用于水电设备的原理展示、结构教学以及后续的仿真分析工作，完整还原了小型混流式水轮机转轮的真实结构特征，各部件的比例、连接关系均参照实际工业产品的设计规范搭建，保证模型的结构准确性与实用性。
