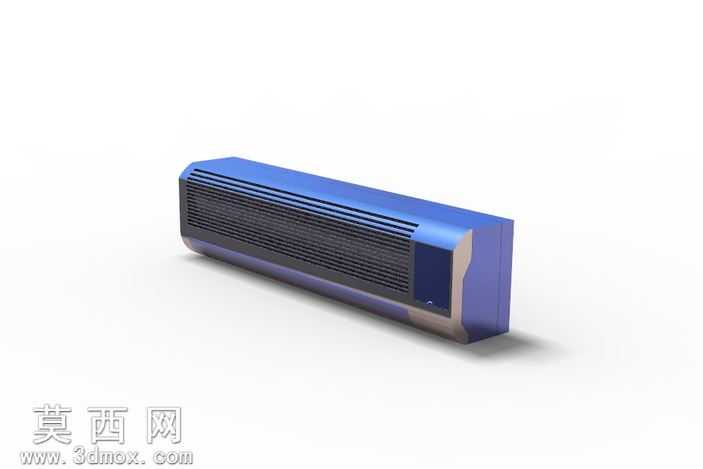

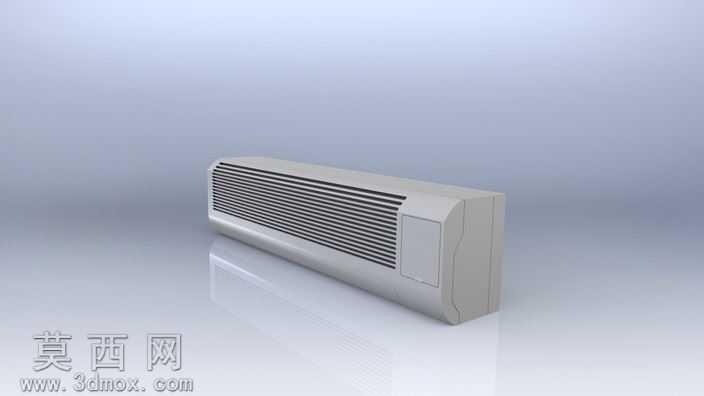

壁挂式分体空调室内机外观结构三维设计

本作品为壁挂式分体空调室内机的三维建模设计成果，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先依据家用壁挂空调的常规尺寸比例确定整体长宽高基准，将机身拆分为前面板、进风格栅、侧端盖、电控盖板、背部挂装结构五大独立模块逐一构建。进风格栅区域采用线性阵列特征完成横向导风条的排布，精准还原格栅条的等距间隙与倾斜角度，既保证视觉上的通透层次感，也匹配实际空调进风区域的结构逻辑；前面板做了微弧面过渡处理，边缘处添加0.8mm的圆角特征弱化棱角感，还原真实家电产品的圆润触感设计，侧端盖与前面板的拼接处做了错位止口结构设计，还原实际产品的装配卡扣逻辑，电控区域的盖板单独做了凹陷式分模线设计，区分功能区域与外观区域的视觉边界。材质与渲染阶段，机身主体采用哑光ABS塑料材质，调整材质的粗糙度参数至0.6、反射率0.15，模拟白色家电常用的磨砂白塑料质感，避免高反射带来的廉价塑料感；格栅区域采用同色系稍深的哑光材质，通过色彩深浅差异强化进风区域的视觉识别性，渲染场景搭建了浅灰色反光地面，添加柔和的顶光与侧补光，弱化硬阴影突出机身的曲面过渡细节，最终渲染图清晰呈现产品的外观比例与结构分件逻辑。设计思路上围绕家用空调的简约家居适配性展开，整体造型摒弃多余装饰线条，以流畅的长条形弧面造型适配多数家装墙面风格，结构拆分完全遵循实际产品的装配逻辑，每个独立部件都预留了合理的装配间隙与卡扣位，既可以用于外观方案的效果展示，也可作为家电结构设计的参考原型，建模过程中对所有特征做了参数化关联，可快速调整机身长度、格栅密度、面板弧度等参数，适配不同匹数的壁挂空调室内机设计需求，模型的曲面连续性达到G2级别，无破面、碎面问题，可直接导入后续渲染或结构校核环节使用。
