管线固定用抱箍式圆形线夹结构设计

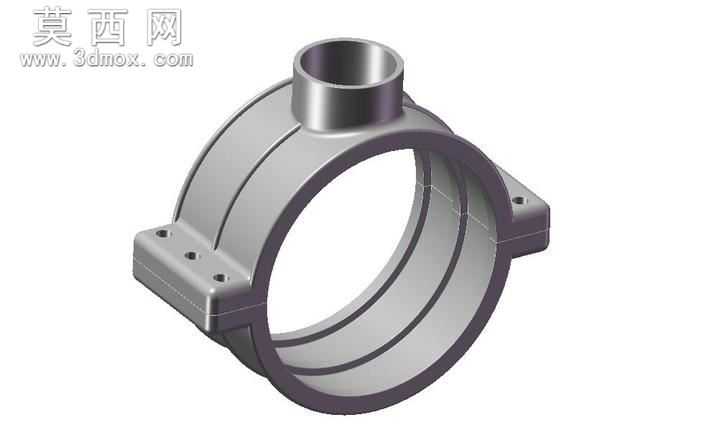

本圆形线夹采用三维参数化建模方式完成整体结构设计，建模过程中先以回转特征构建主体环形抱箍基体，环形内壁做光滑圆弧过渡处理，保证与被固定圆形管线外壁能够实现大面积贴合，避免局部应力集中损伤管线外层防护结构。主体抱箍顶部设置垂直向上的圆柱形对接接口，接口内壁做高精度同轴度约束，可适配对应规格的外接管路或走线护套，接口与抱箍主体衔接处做圆角加厚处理，提升衔接位置的结构强度，避免受力后出现断裂风险。抱箍两侧对称延伸出带安装孔的固定翼板，翼板与抱箍主体为一体化建模结构，翼板表面平整，每个翼板上设置两个同轴安装通孔，孔位做沉头倒角处理，可适配对应规格的螺栓紧固件完成安装固定，安装后翼板受力均匀，能够保证线夹整体安装的稳固性。建模完成后对模型做金属材质赋予，采用哑光银灰色金属质感，模拟铸铝或镀锌钢材的表面效果，渲染阶段调整环境光与反射参数，清晰呈现结构的棱角过渡与曲面弧度，同时对所有棱边做0.2mm的圆角处理，去除尖锐边角，既提升安装操作的安全性，也优化了整体结构的应力分布。设计过程中充分考量线夹的实际使用场景，整体结构无冗余设计，环形主体的内径尺寸、顶部接口的通径、翼板安装孔的孔距均按照通用管线固定的行业标准做参数化匹配，可直接适配对应规格的圆形线缆、管路的固定安装需求，结构简单可靠，安装便捷，具备良好的通用性与结构稳定性。
