潜水鱼叉铅坠配重块模具结构

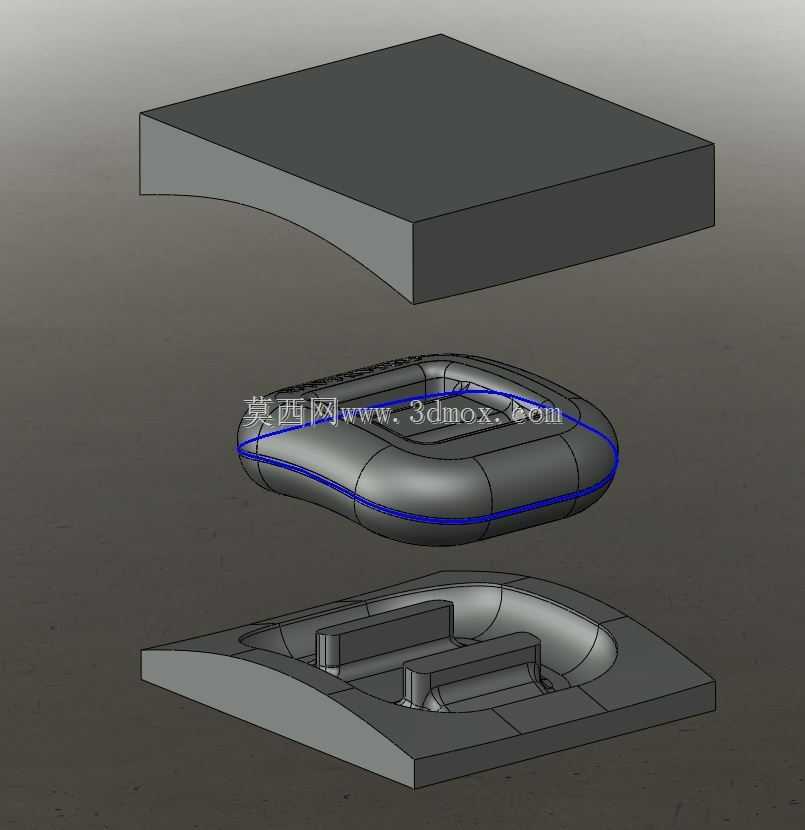

　　这套三维结构围绕潜水鱼叉所用铅质配重块的成型与装配关系展开，拆解后可清晰看到上模压块、中部铅坠成品轮廓以及下模型腔三个核心层级。现场水下作业时，鱼叉杆体需要在前端或握持段附近布置高密度配重，用来抵消发射后杆体上浮、偏摆的趋势，让叉体在水中保持平直入水轨迹；铅材料密度高、易铸造成型，长期作为潜水猎捕配件的配重首选，但其熔融浇注过程需要靠模具控制外形，避免毛坯出现飞边、厚薄不均或重心偏移。

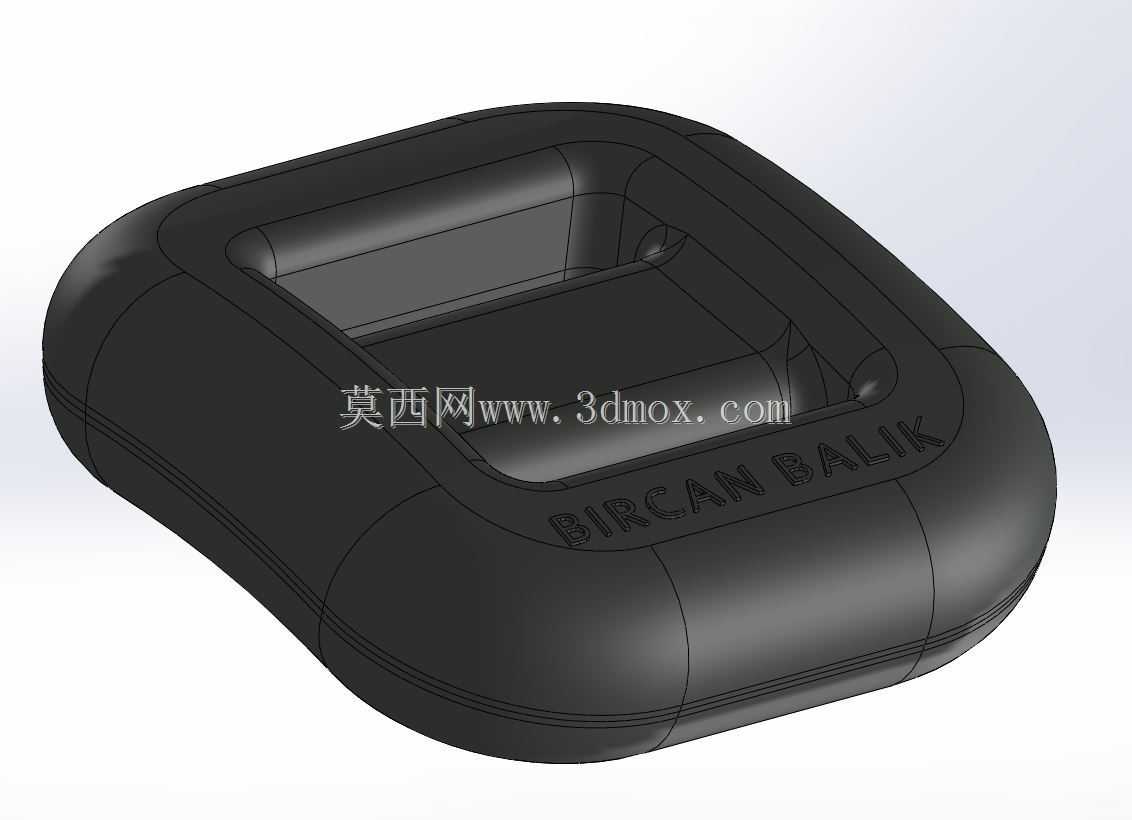

　　从结构层级看，最上方的压块承担合模施压与顶面定型作用，底面随铅坠外形做出平缓弧面，合模后能够封闭型腔上部，减少浇注时铅液外溢。压块本体采用厚板形态，边缘保留足够的承压宽度，既方便手工或小型压机施加合模力，也能在反复受热后维持刚性，不会因为长期接触高温铅液出现翘曲。中部蓝色轮廓线标出的是成型后的铅坠本体，整体呈随形扁弧状，轮廓过渡圆润，没有突兀尖角；这种形态一方面贴合鱼叉杆或握持配件的安装曲面，另一方面在水下拖动时可降低紊流阻力，避免棱角产生额外水噪。

　　下部型腔是整套结构的成型基准，凹腔曲面与铅坠外轮廓完全对应，内部凸起的限位块用于形成铅坠上的安装槽或让位结构。实际加工型腔时，需要重点控制曲面分型线的贴合精度：上下模沿铅坠最大轮廓分开，分型面若间隙过大，铅液会在高压下窜出形成厚飞边，后续清理工作量显著增加；若配合过紧，则热膨胀后容易出现咬模，开模取件困难。型腔内的凸起部位直接决定铅坠与鱼叉杆连接的卡位尺寸，设计时要预留铅液冷却收缩量，防止成型后槽位变窄、装配时无法卡入杆体固定位。

　　安装边界方面，铅坠成品属于贴附式配重，底面弧面需与鱼叉杆或配套基座的外圆、曲面保持一致，装配后通过绑扎、卡槽或紧固件锁定。模型中铅坠中部预留的内凹区域，正是为了容纳连接件或避开杆体上的其他功能结构，避免配重块与触发机构、杆体加强筋发生干涉。外形上采用扁宽而非圆柱状布局，可在相同重量下降低整体高度，使配重重心更贴近杆体轴线，减小叉体发射后的转动力矩。

　　设计思路上，先依据鱼叉在水中的浮力差确定所需配重质量，再由铅的密度反推有效体积，随后把体积分配为贴合杆体的流线型扁块；模具分模沿最大外轮廓布置，保证成品能够顺利脱出。型腔表面需要兼顾耐热与表面光洁度，铅液浇注温度虽远低于钢铁，但反复热循环仍会使模具表面产生细微裂纹，粗糙表面还会导致铅件脱模阻力增大。上下模的导向与贴合面在模型中以平直周边体现，实际制作时可在四角增加定位止口，防止合模错位造成铅坠两侧壁厚不对称。

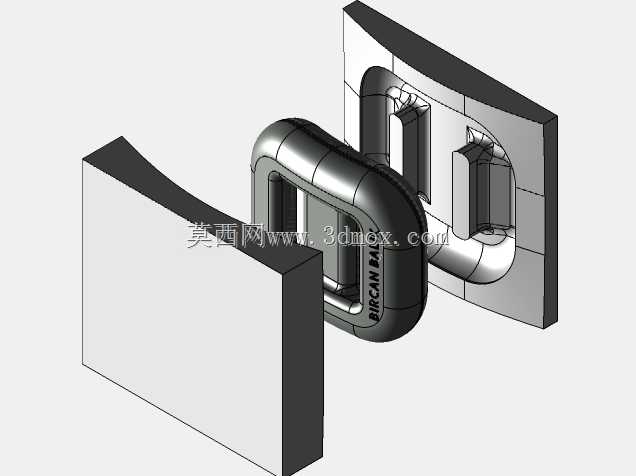

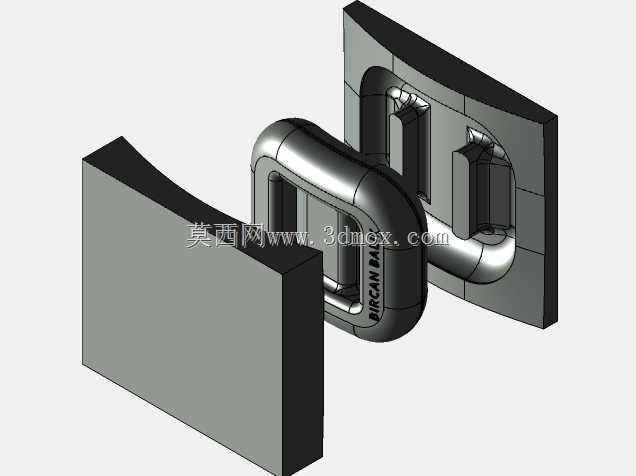

　　工程校核中还要关注重心位置：铅坠装入鱼叉后，重心应靠近设计平衡点，过前会使叉头下沉，过后则削弱发射稳定性。模具型腔内的凸台不仅形成安装槽，也会局部改变铅件材料分布，设计时需同步核算槽位去除材料后的剩余重量，避免因让位结构过多导致配重不足。冷却过程中厚大部位收缩更明显，扁弧块的壁厚应尽量均匀过渡，防止局部缩孔影响密度与外观。整套模型把成品件与上下模放在同一爆炸视图中，能够直接核对型腔曲面、分型线、压块行程以及铅坠安装槽的相对位置，为后续模具加工、浇注试模和鱼叉装配提供完整的结构依据。
