拖拉机后置木质牵引货厢结构

　　这套牵引承载装置主要面向小型农用拖拉机的后置挂载场景，解决丘陵地块、庭院农场、乡村零散作业中短距离转运散装物料的实际需求。日常使用里，它可以装载收获的果蔬、修剪下的枝条、袋装饲料、农家肥、小型农具与建筑碎料，也能在院落整理、牧场补给、林地清杂时承担临时运输任务。相比整机自带的固定货斗，后置拖厢通过牵引连接机构挂接在拖拉机尾部，不需要对原车底盘做大规模改动，拆卸后拖拉机仍可挂载犁具、割草机等其他作业附件，设备利用率更高。

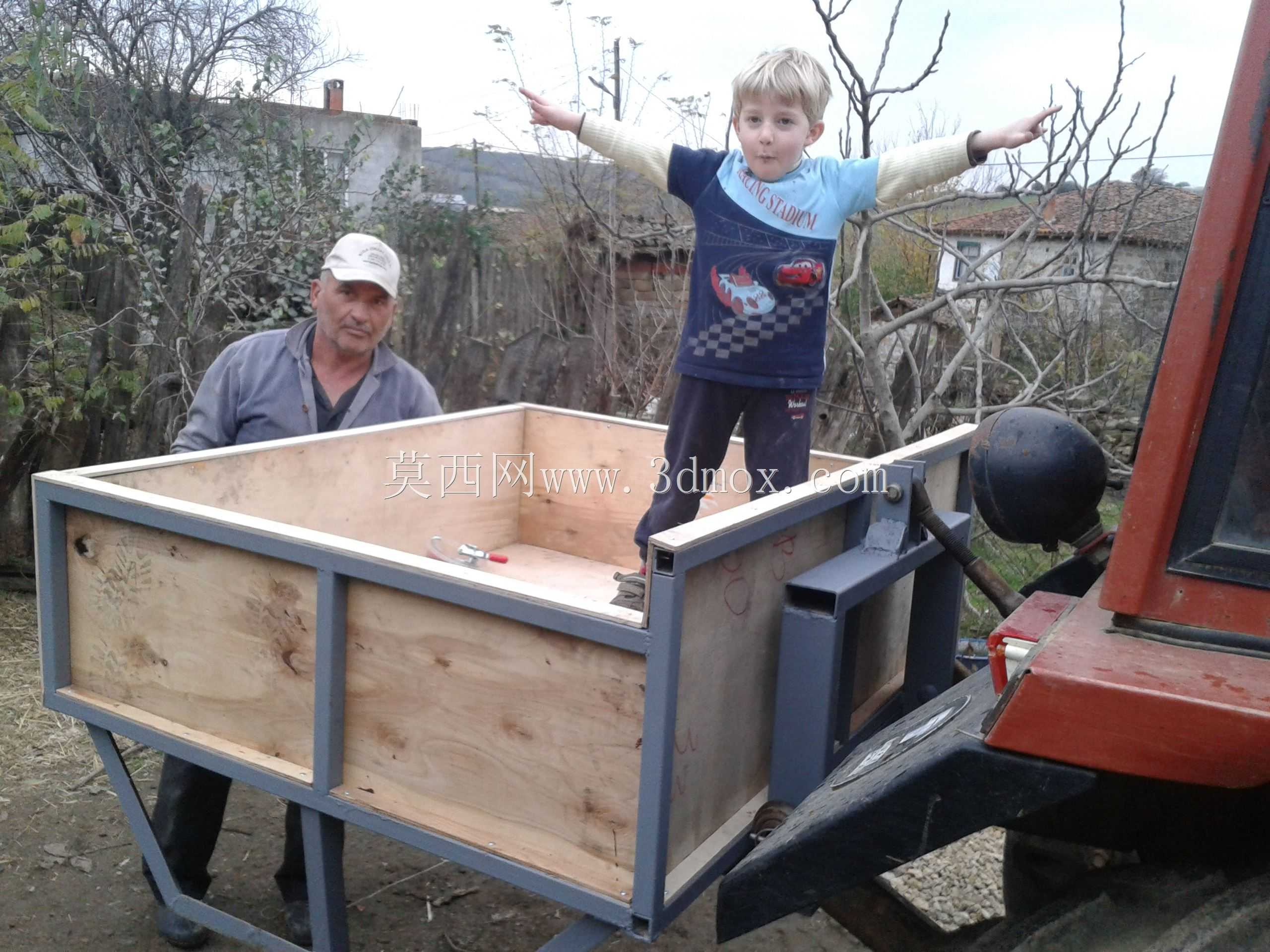

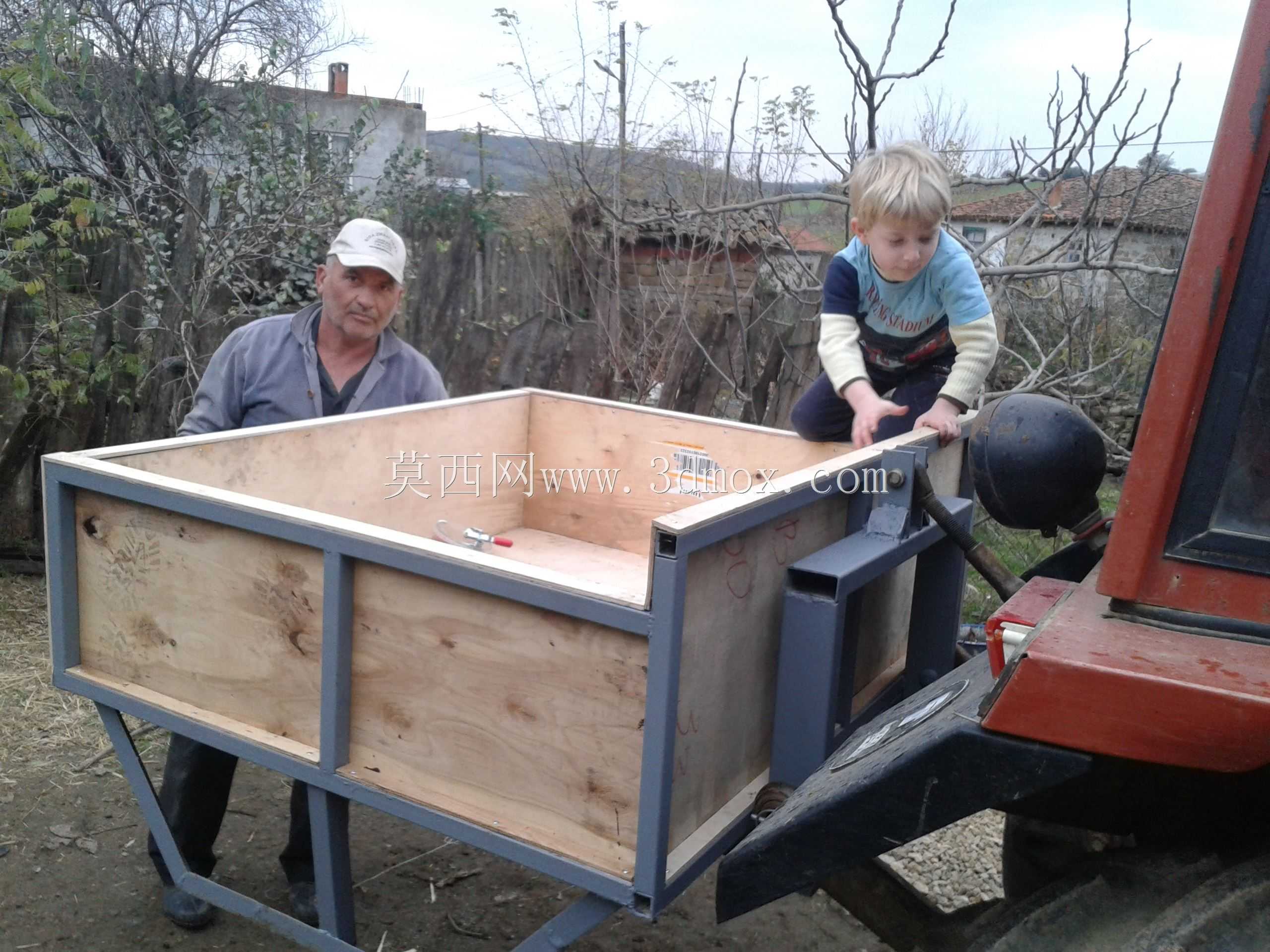

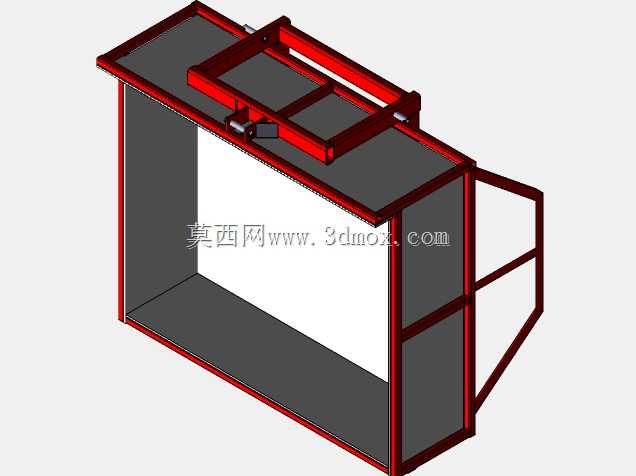

　　厢体部分采用木板作为围板与底板，木材在农村场景中取材方便，局部磕碰损坏后可直接替换单块板材，维护成本低；木质内壁对果蔬、陶器等易碎货物也更友好，装卸时不易磕伤物料。外围由矩形钢管焊接成承力框架，框架把木板夹持在分格区域内，既限制板材向外鼓胀，又把牵引点传来的冲击载荷分散到整个厢体骨架，避免木板直接承受集中拉力。底板下方的纵梁与横梁形成格栅支撑，满载时木板不会出现大面积下挠，框架边角做了外翻边处理，人员站在厢内整理货物时也减少锐边划伤风险。

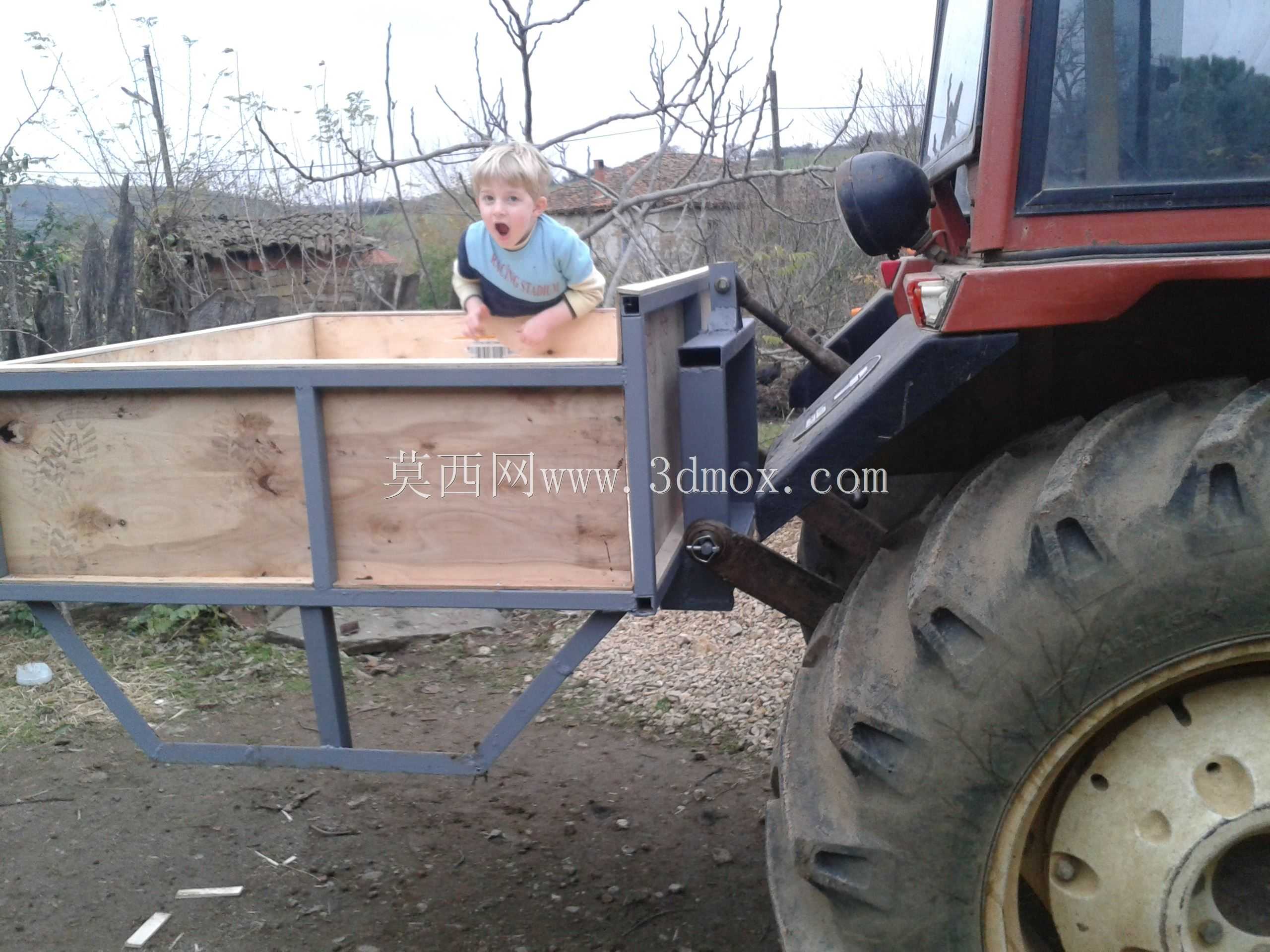

　　连接端的设计重点在于牵引挂接与转向避让。拖厢前端设置立式牵引支座与销孔结构，作业时通过牵引销和拖拉机尾部的牵引座配合，销孔保留合理间隙，允许拖拉机转弯时拖厢随动偏转，在狭窄田埂与院落通道中也能完成小半径转向。支座上方预留了与拖拉机后悬挂、尾灯区域避让的空间，挂载后不会干涉后轮跳动与转向动作；连接部位附近的黑色球体为防护或缓冲构件，可在倒车对位时减轻硬性碰撞。厢体离地高度结合拖拉机牵引点标高设定，保证挂接后厢底基本保持水平，避免上坡时货物向后滑移、下坡时前倾挤压牵引机构。

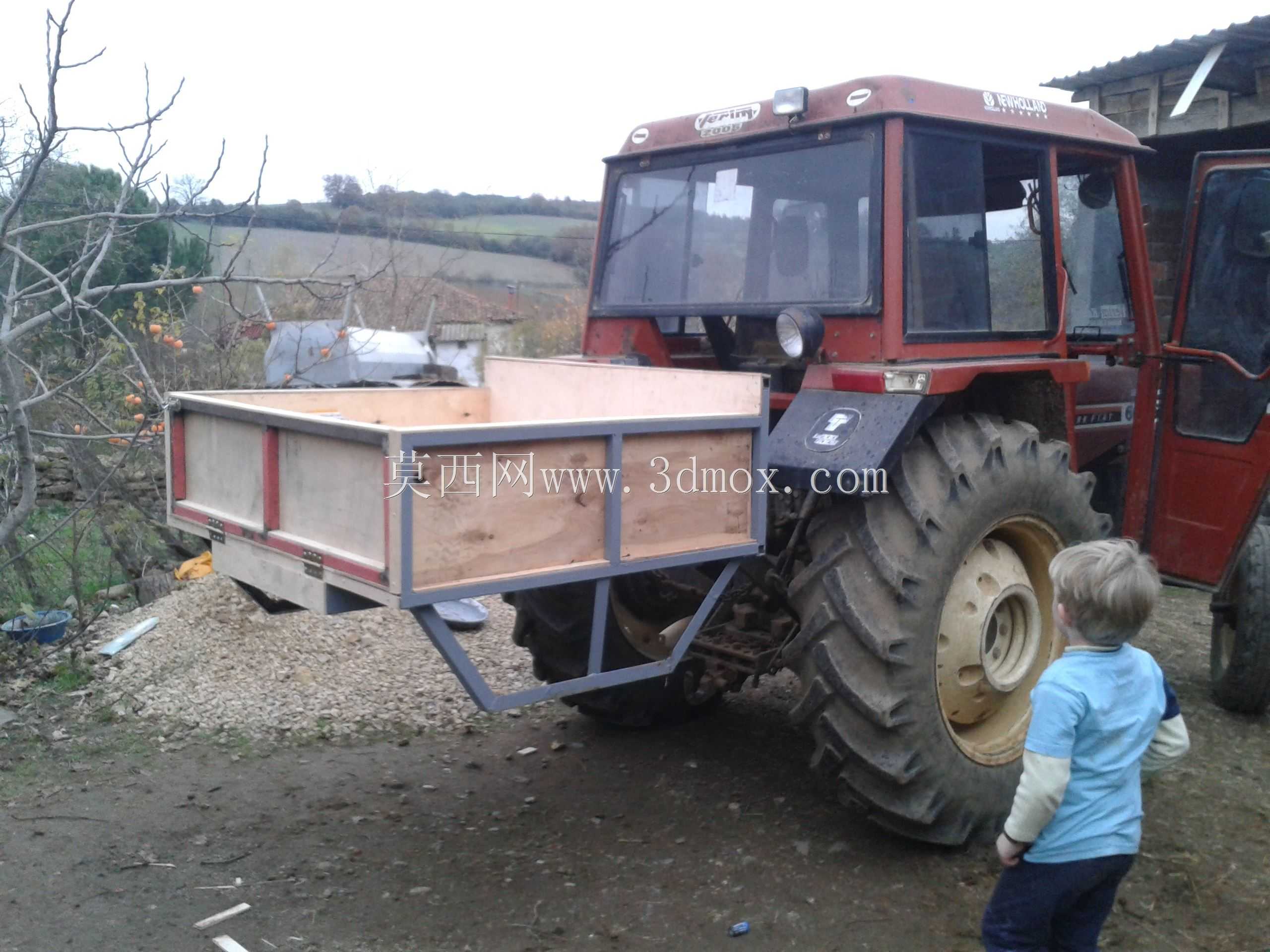

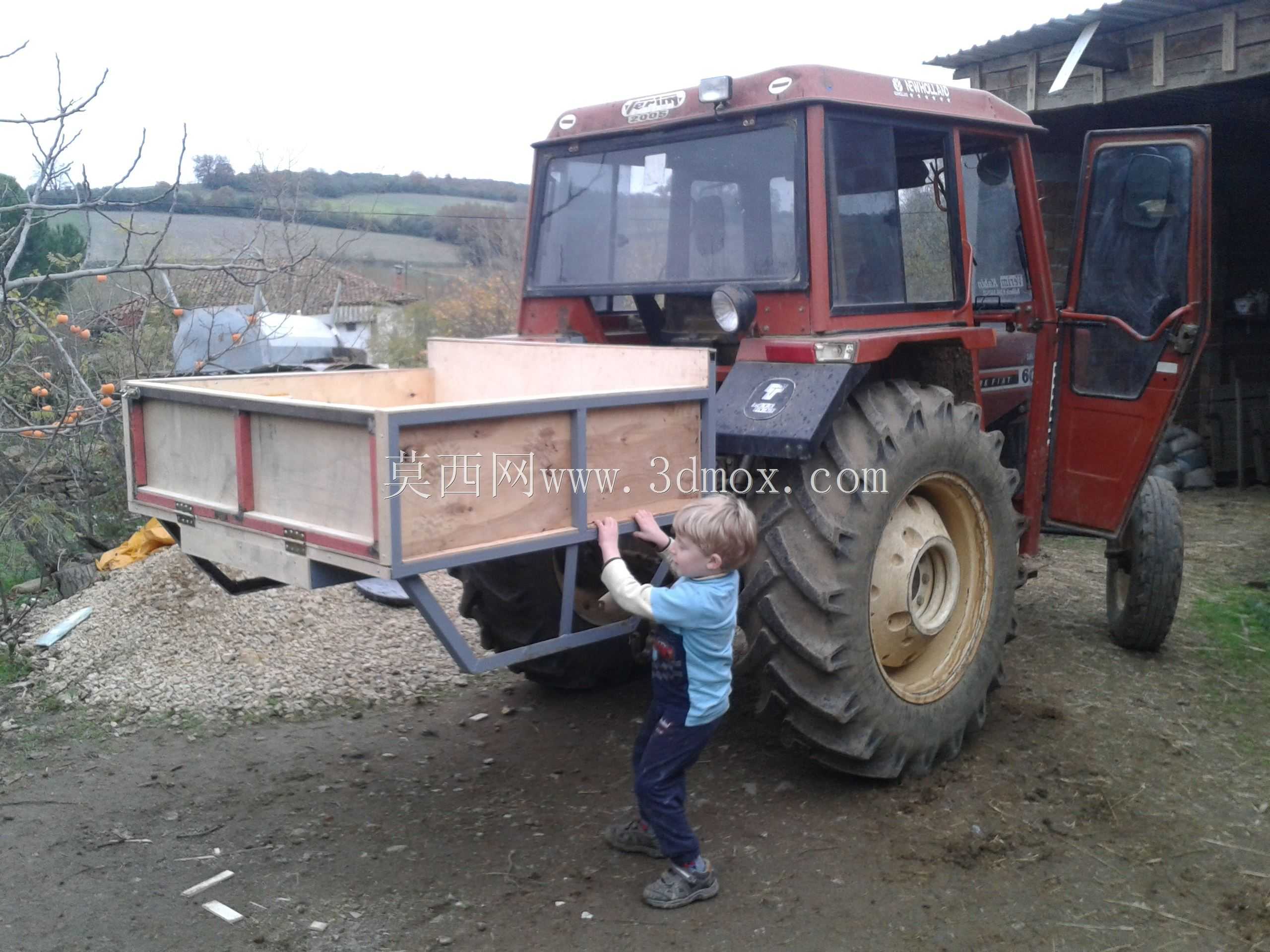

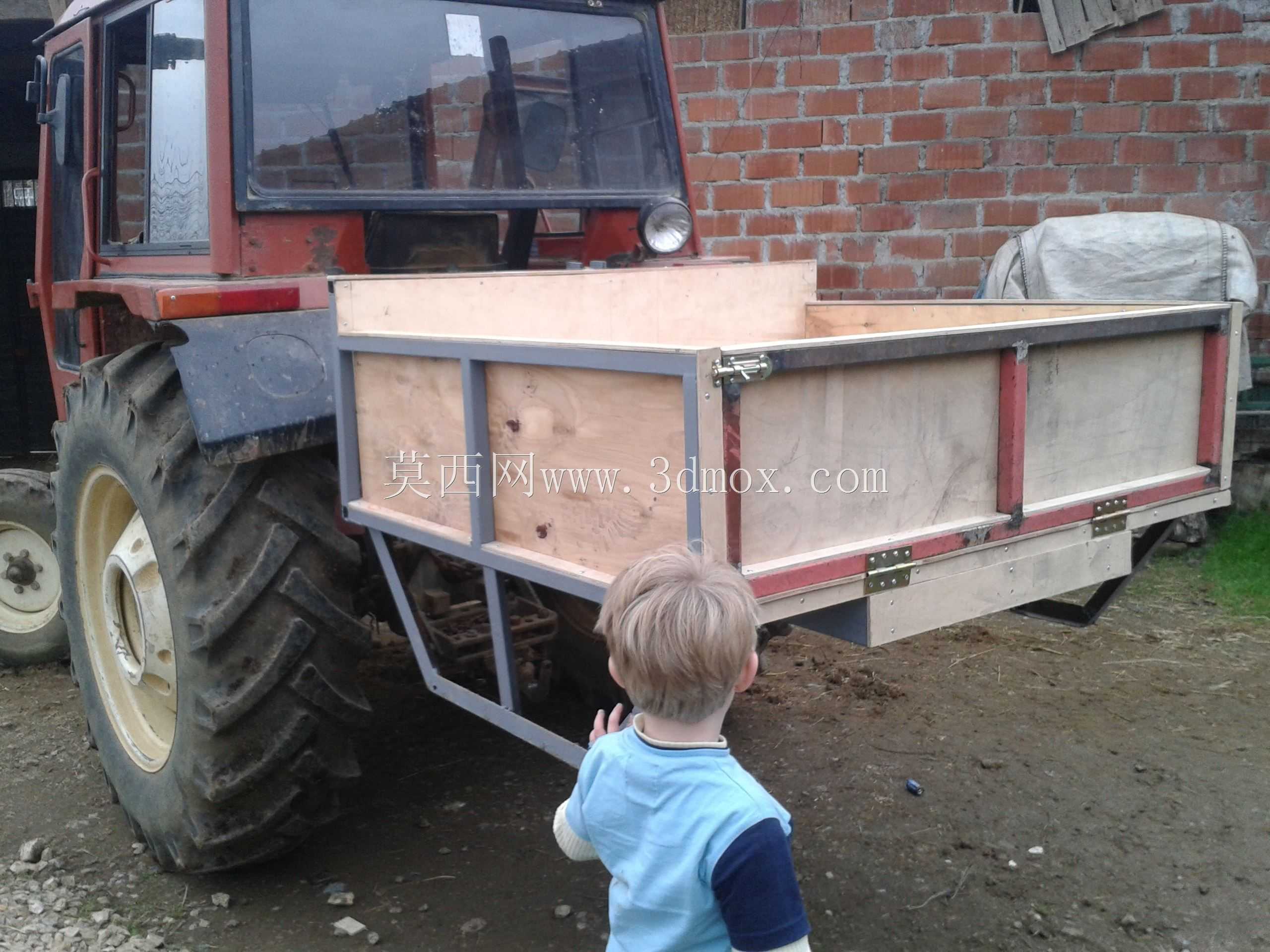

　　从结构布局看，货厢整体为敞口矩形斗状，侧板与前后板上沿平齐，方便用铁锹、簸箕直接从上方装卸散装物料；侧板分格尺寸兼顾木板跨度与人员站立空间，厢内无突出立柱，装载长柄农具、成捆枝条时不会被内部结构卡位。框架下部向牵引端延伸出斜向支撑腿，拖厢脱离拖拉机停放时，支腿与尾部支撑共同落地，可让空厢稳定直立，不需要额外倚靠墙体或垫木。

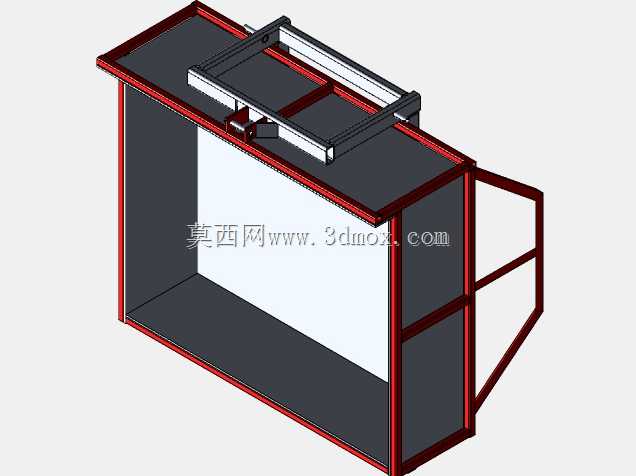

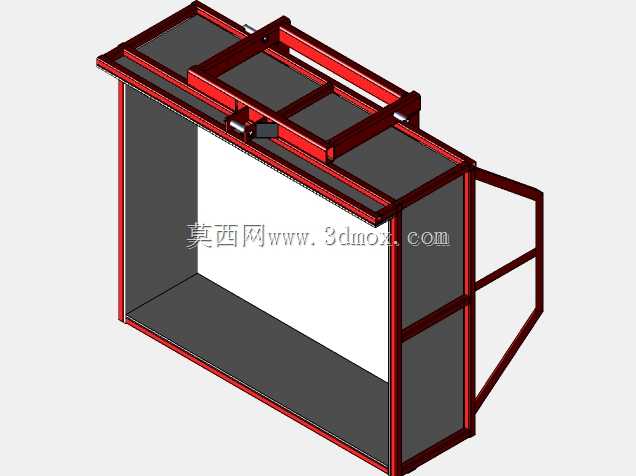

　　建模时需要重点还原钢管框架的焊接拼接关系、木板嵌装间隙、牵引销同轴度以及尾部挂接边界。框架型材规格要结合额定载荷设定，牵引支座处应布置加强筋，把牵引力顺畅传递到两根主纵梁；木板与钢框架之间预留膨胀间隙，避免潮湿环境下板材膨胀顶变形骨架。挂接区域还要核对拖拉机后牵引点的高度、销孔直径、后轮转向包络与排气、灯具位置，保证实车装配时拖厢在满载起伏、急转弯、倒车等工况下都不发生干涉。整体结构没有复杂传动部件，加工以方管切割焊接、木板裁切钻孔和牵引销装配为主，适合小型农场自行改制或按图批量生产，是农用拖拉机短途转运中实用性很强的附属承载装备。
