可弯折2.4GHz胶棒通讯天线三维设计

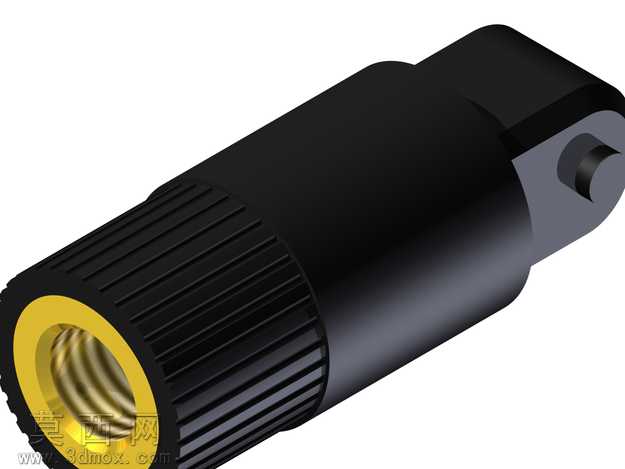

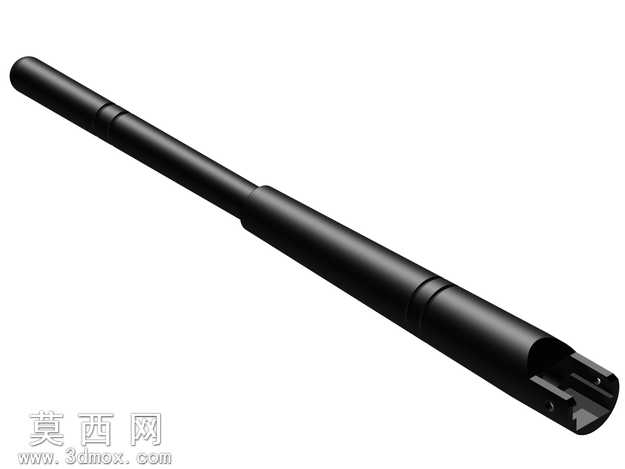

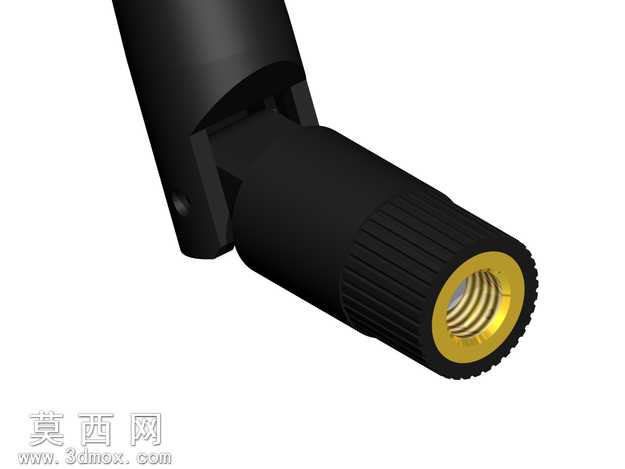

本作品为可弯折结构的2.4GHz胶棒天线三维建模作品，建模过程中首先梳理天线的实际功能结构，将整体拆分为同轴接头基座、铰接弯折关节、多段式杆身、顶端封帽四个核心部分，依托三维建模软件的参数化设计能力完成各部件的精准尺寸匹配。建模阶段先完成SMA内孔接头的细节构建，还原接头内部的金属内芯、绝缘介质层、螺纹连接外壁的结构特征，保证接头部分的尺寸符合通用射频连接标准；随后构建铰接弯折关节，该部分采用转轴式铰接结构，建模时预留合理的转动间隙，还原天线可90度弯折调整角度的实际功能，关节处的防滑纹理、限位卡扣结构都做了精细化还原，既保证结构逻辑符合真实产品的装配关系，也让模型细节具备足够的真实感。杆身部分采用多段阶梯式圆柱结构，每段杆身之间的过渡台阶、防滑环槽都按照实物比例建模，表面赋予哑光黑色硬质橡胶材质，调整材质的粗糙度、反光参数模拟胶棒天线外层的橡塑包覆质感；接头部分的金属构件赋予镀金金属材质，调整金属的反射率、高光参数还原射频接头的金属光泽，铰接关节的塑料壳体部分赋予耐磨工程塑料材质，区分不同部件的材质质感差异。渲染阶段采用柔和的工作室光照环境，通过多角度补光展现天线杆身的圆柱曲面光影过渡，突出弯折关节的结构层次，同时输出了不同角度的渲染效果图，清晰展现天线直立、弯折两种使用状态下的形态。设计过程中充分考虑该频段天线的通用外观特征，在保证结构外观还原度的基础上，优化了模型的曲面顺滑度，消除建模过程中产生的棱角、破面问题，各部件之间的装配关系符合实际产品的生产逻辑，既可以作为通讯设备外观展示的配套配件模型，也可用于无线通讯类产品的结构参考、场景装配使用，模型同步导出了通用中间格式，可适配多款主流三维软件打开编辑，满足不同场景下的使用需求。
