Olimex Olinuxino A10嵌入式开发板结构设计

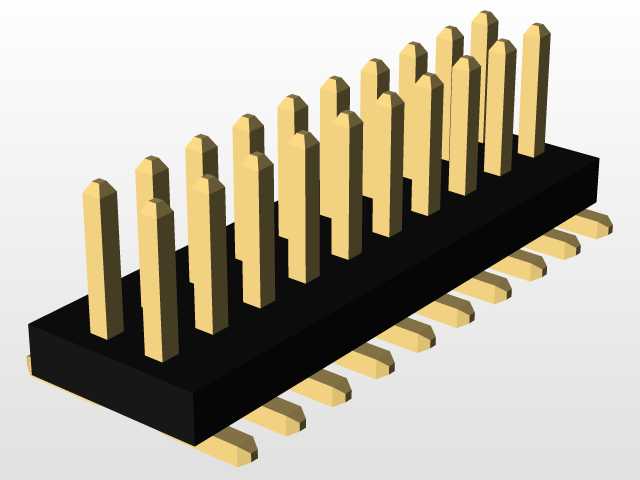

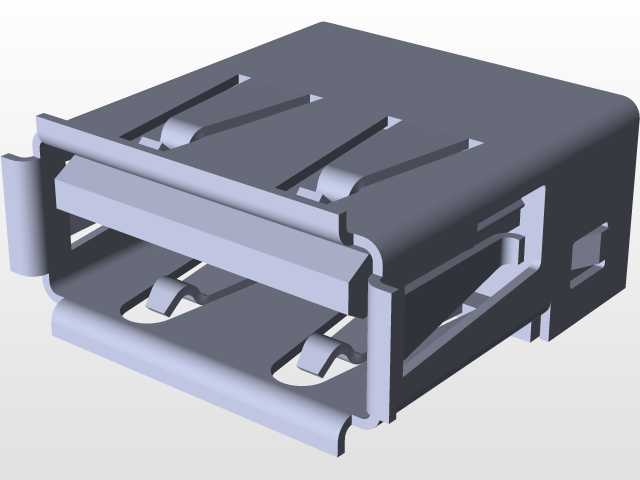

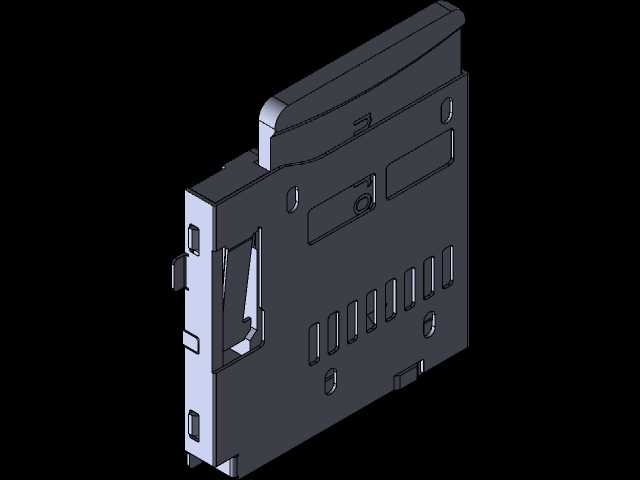

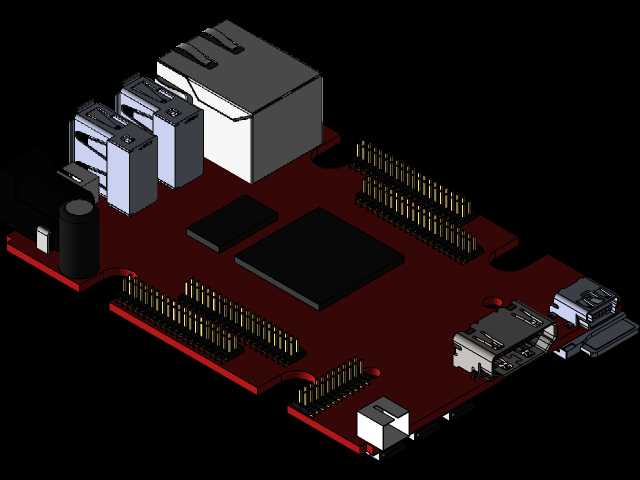

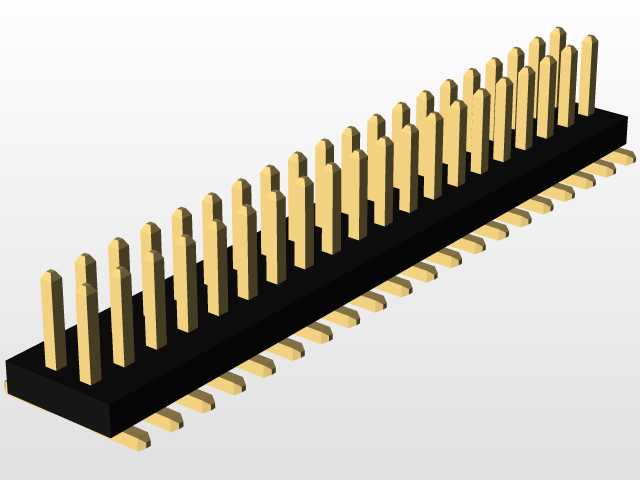

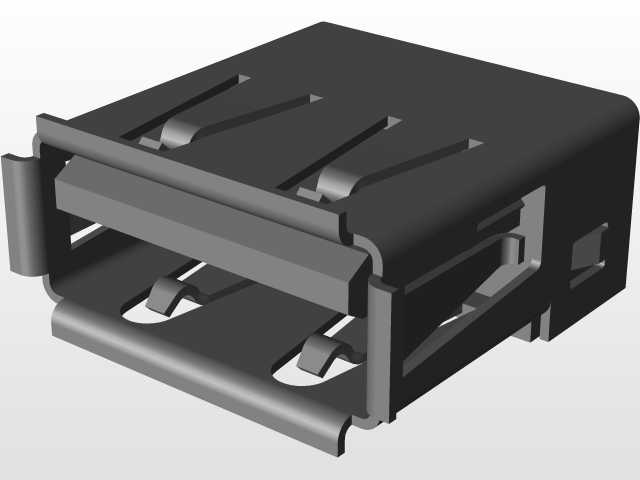

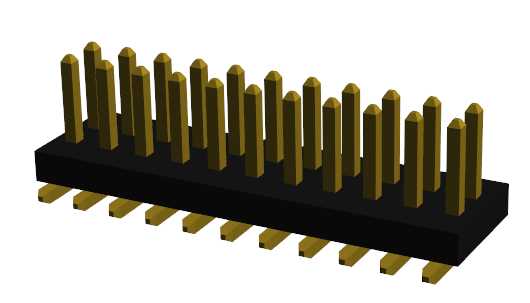

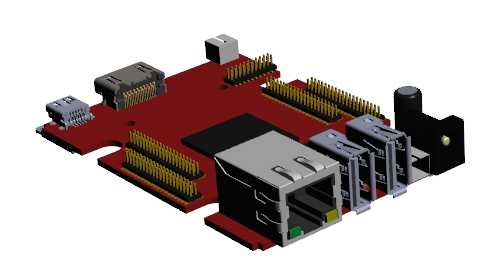

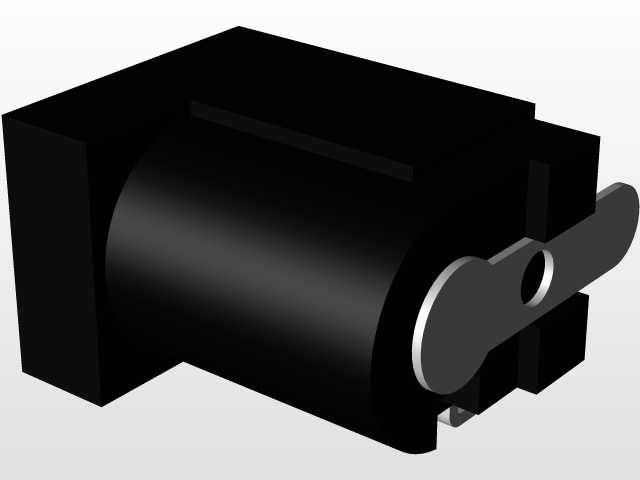

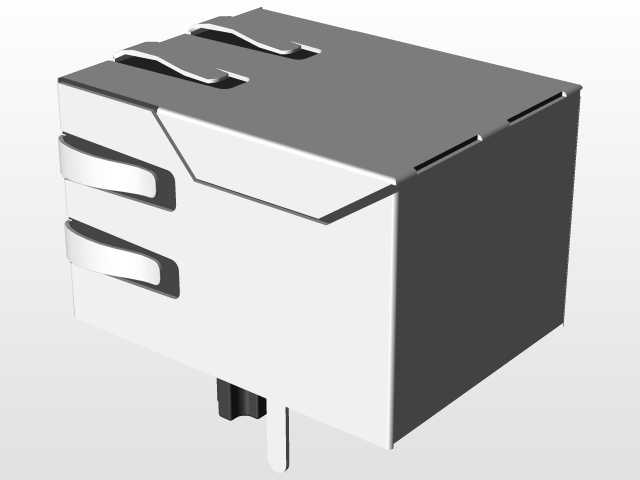

这款嵌入式开发板主要面向嵌入式开发、工业控制、智能硬件原型验证等应用场景，可作为小型智能终端、工业采集节点、物联网网关的核心控制载体，适配嵌入式Linux系统的二次开发需求，为开发者提供稳定可靠的硬件运行基础。从实际用途来看，该开发板集成了多类常用外设接口，能够直接对接以太网通讯线路、USB外设、存储扩展模块以及各类外接传感设备，无需额外搭建复杂的转接电路即可完成多数原型项目的硬件连接，大幅降低前期开发的硬件调试成本，缩短项目验证周期。在功能特性设计上，开发板采用红色PCB作为承载基底，板载排布了多组排针接口用于GPIO扩展，可灵活连接各类自定义功能模块；集成的RJ45以太网接口能够实现稳定的有线网络通讯，满足工业场景下的数据传输可靠性要求；板载的多组USB接口支持外接存储、输入设备、无线通讯模块等外设，同时预留了电源输入接口与状态指示组件，能够直观反馈设备运行状态，保障开发过程中的故障排查效率。设计思路上充分考虑了开发场景的使用便利性，所有接口均排布在板卡边缘区域，避免外接设备插接时与板载元件产生干涉，排针引脚采用统一间距设计，兼容市面通用的杜邦线与扩展模块，降低开发者的配件适配成本；板上核心元件与接口元件的排布遵循信号流向规则，减少信号传输过程中的干扰，保障运行稳定性。外形尺寸与安装边界方面，板卡采用规整的矩形轮廓，边缘预留了标准安装孔位，可直接固定在通用工控外壳或定制安装支架上，整体厚度控制在常规嵌入式板卡的适配范围内，能够兼容多数小型工控机箱的内部安装空间，板上最高元件为以太网接口与电源接口组件，安装时仅需预留对应高度的避让空间即可完成装配，无需额外设计特殊的固定结构。
