立式快速夹钳压紧工装结构设计

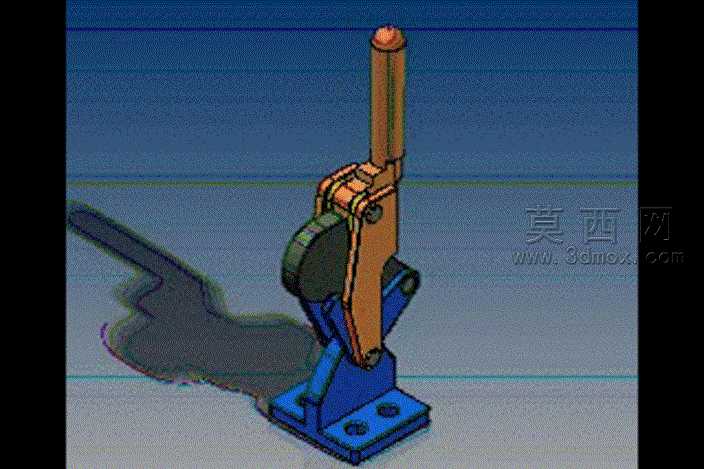

本作品为立式手动快速夹钳的三维数字化设计成果，建模阶段采用自底向上的装配设计思路，先分别完成底座、夹臂、手柄、铰接销轴、压头、复位弹性件等独立零件的参数化建模，再通过同轴、重合、平行等装配约束完成整体机构组装，全程保证各运动部件无干涉、铰接副转动顺滑。建模过程中对底座安装孔位、夹臂铰接点位置、手柄力臂长度等关键尺寸做了参数化关联，可根据实际装夹需求快速调整夹持行程、压紧力大小等核心参数，适配不同厚度工件的装夹场景。材质与渲染阶段，针对不同零件的实际加工材质做了区分设置：底座采用蓝色喷塑碳钢材质，还原工业工装常用的表面处理质感，调整了金属基底的粗糙度与喷塑层的哑光反射参数；夹臂与操作手柄采用棕褐色氧化处理的合金结构钢材质，模拟热处理后的金属表面色泽，边缘做了微小倒角的光影过渡处理，避免渲染时出现锐利生硬的边缘；压头部分采用黑色耐磨橡塑材质，设置了轻微的漫反射粗糙度与低反光属性，还原橡塑部件的触感视觉特征；铰接销轴采用亮面镀锌钢材材质，添加了微弱的环境反射效果，突出标准紧固件的金属光泽。场景渲染采用渐变深蓝到浅灰的背景，搭配柔和的顶光与侧补光，投射出柔和的机构阴影，清晰展现夹钳的整体轮廓与各部件的层次关系，同时在画面中保留了夹钳的工作状态姿态，直观呈现其压紧作业时的结构形态。结构设计上，该夹钳利用连杆机构的死点原理实现夹紧自锁，当手柄下压至工作位置时，铰接点越过连杆机构的死点位置，即使在压紧反作用力下夹臂也不会松脱，保证装夹可靠性；手柄的力臂设计经过优化，操作人员仅需施加较小的握力即可获得较大的压紧输出力，符合人体工学操作逻辑；底座预留的两个安装孔可通过螺栓将夹钳固定在工作台面、工装基板上，适配流水线工位、钳工装配、焊接定位等多种作业场景；压头的圆弧接触面设计可避免压紧时刮伤工件表面，同时保证压紧力均匀分布在工件接触区域。整体设计兼顾了结构可靠性、操作便捷性与场景适配性，三维模型完整还原了快速夹钳的运动逻辑与结构细节，可直接用于工装选型参考、非标夹具二次开发、机械原理教学演示等场景。
