该零件为CA6140普通车床操纵系统中的扳机靴构件,属于车床进给操纵机构的核心联动传力部件,在整机操作链路中承担动作转接、行程限位与力传递的关键作用。
从实际装机场景来看,该零件装配于车床溜板箱内部的操纵摆杆联动工位,操作人员扳动外部进给操作手柄时,手柄的摆动力通过转轴传递至扳机靴,扳机靴依托自身的叉形开口结构卡合联动拨块,将手柄的摆动动作转化为拨叉的轴向位移,进而控制溜板箱内光杆、丝杆的动力接合与脱开,实现车床纵向进给、横向进给、车削螺纹等工况的动作切换,是手动操纵指令传递到进给传动链的中间转接构件。

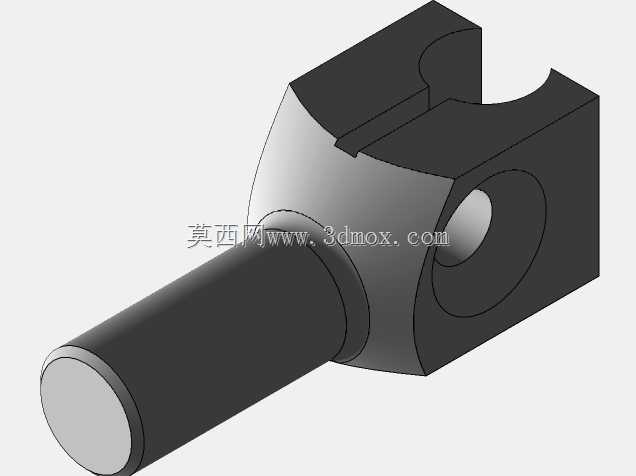

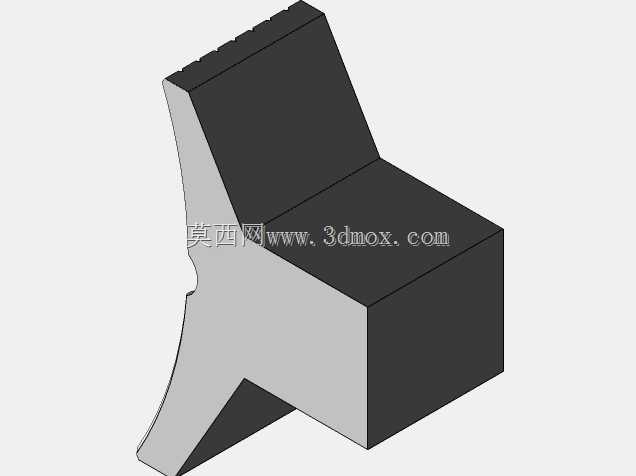

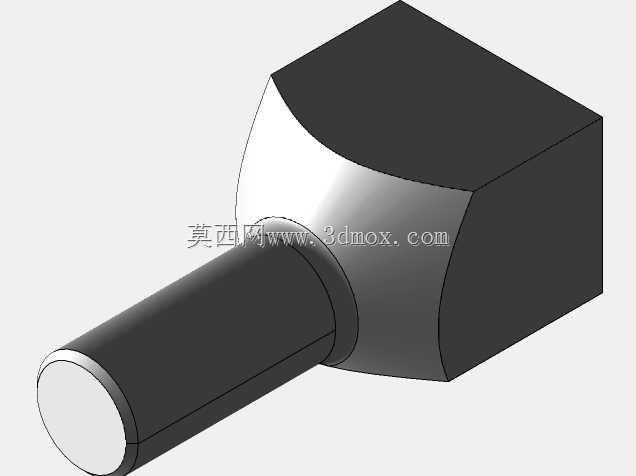

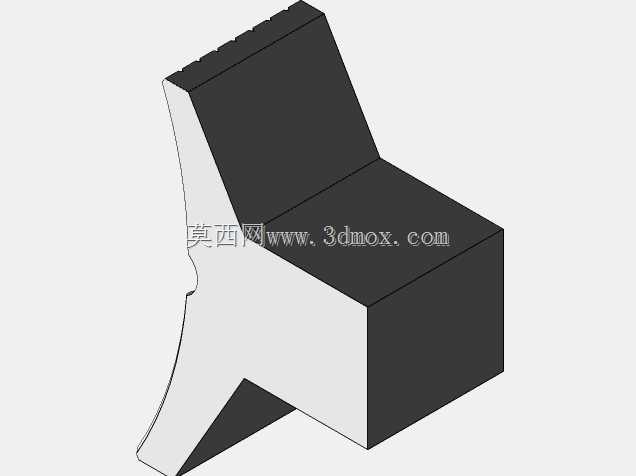

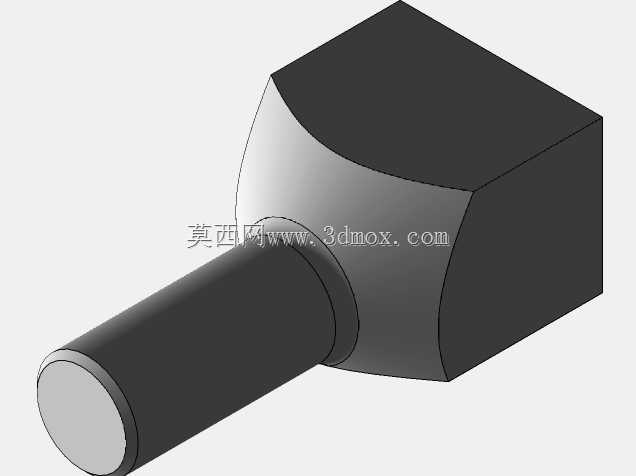

从结构设计逻辑层面拆解,该零件整体分为长圆柱杆身、中部球形过渡本体、上端叉形卡槽三个功能区段。下端长圆柱杆为安装定位轴段,装配时插入溜板箱箱体对应的铰接孔内,作为整个扳机靴摆动的回转支点,轴段外径与箱体孔采用间隙配合,保证扳动过程中回转顺滑无卡滞,轴段端部预留轴向定位台阶,装配后通过孔用挡圈限制轴向窜动,避免操纵过程中零件沿轴向上浮脱出铰接位。中部采用球形过渡本体而非直角方块结构,一方面是在有限的箱体内部空间里规避与周边操纵凸轮、定位弹簧、拨叉轴的运动干涉,球形曲面在摆动全行程内任意角度都不会和相邻零件发生棱角磕碰;另一方面球形本体的壁厚分布均匀,在摆杆反复承受扳动冲击力的工况下,应力不会在直角转角处集中,大幅降低长期使用后根部断裂的失效概率。本体侧向开设的横向贯通圆孔,用于穿装联动销轴,销轴另一端连接操纵凸轮的摆臂,扳机靴绕下端轴段摆动时,通过该销轴带动凸轮转动,触发进给机构的离合器开合。上端的叉形开口槽为核心动作卡合部位,槽口采用半圆弧开口造型,圆弧半径与配套拨块的圆柱外径匹配,拨块嵌入槽内后,扳机靴摆动时槽的两个侧壁分别推动拨块正反方向移动,槽口顶部的开口设计预留了拨块装配的导入间隙,整机装配时无需额外拆解相邻轴组即可将拨块滑入卡槽,降低溜板箱总装的装配难度。
从安装边界与尺寸适配角度分析,该零件的整体轴向长度匹配CA6140溜板箱操纵腔的内部深度,下端圆柱轴的插入深度不触及箱体内壁,上端叉槽的顶面距离箱体内盖板预留3-5mm安全间隙,扳机靴绕支点的最大摆动角度约为25度,全行程摆动过程中,球形本体外轮廓、叉槽侧边均与周边的拨叉轴、定位钢球、复位弹簧保持至少2mm以上的运动间隙,不会出现行程末端硬顶干涉的问题。零件的受力工况以低频手动扳动的交变载荷为主,实际生产中该零件多采用45号钢模锻成型,毛坯经正火处理后,下端铰接轴段、横向销轴孔、叉槽配合面均进行切削精加工,轴段表面淬火硬度达到HRC40-45,抵消长期铰接回转带来的磨损,叉槽的两个推动侧壁表面做打磨去毛刺处理,避免推动拨块时出现卡滞顿挫。
在车床长期运维场景中,扳机靴属于操纵系统的易损耗配件,长期频繁扳动后易出现铰接轴段磨损松旷、叉槽侧壁挤压变形、销轴孔磨大失圆等失效形式,磨损后会导致操纵手柄空行程增大、进给档位挂接不到位、操作手感松垮,该三维结构完整还原了零件所有配合面与特征细节,既可以作为车床备件测绘加工的建模参照,也可用于机床操纵机构的动作原理演示、装配干涉校验,帮助结构设计人员核对摆杆行程、联动间隙是否满足整机操纵的手感要求,在机床备件制造、设备维修测绘、机床课程实训教学场景中都具备实际参考价值。建模过程中所有配合轴段、销孔、卡槽的尺寸均贴合CA6140车床的原厂装配公差,未随意改动关键配合特征,导入装配体后可直接完成操纵机构的虚拟装配,验证整个扳动行程的动作逻辑是否顺畅。
