2英寸内螺纹六角法兰盘精密三维设计

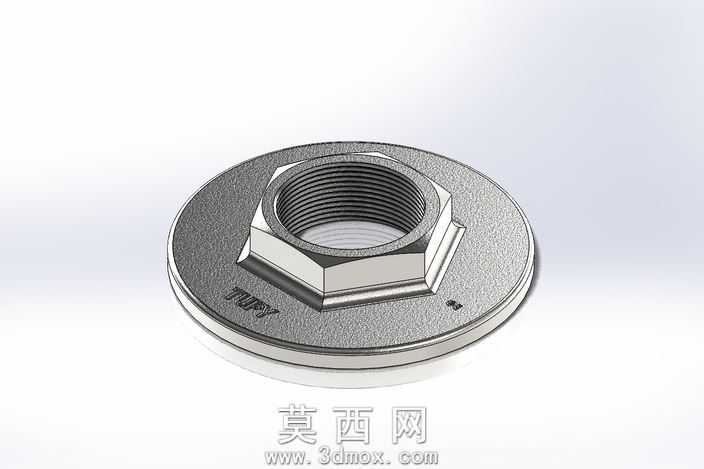

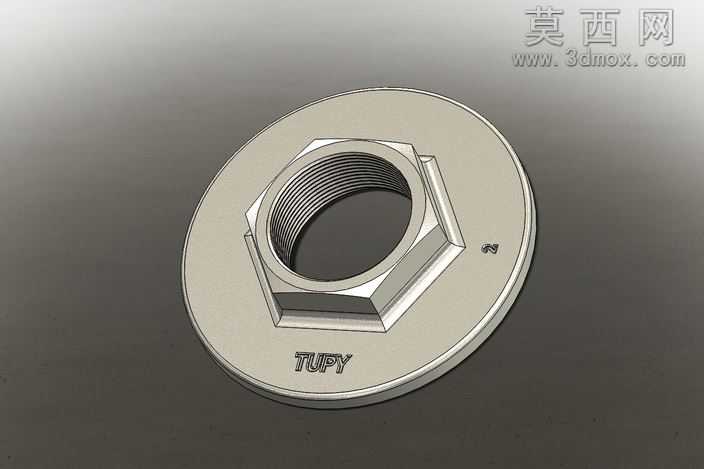

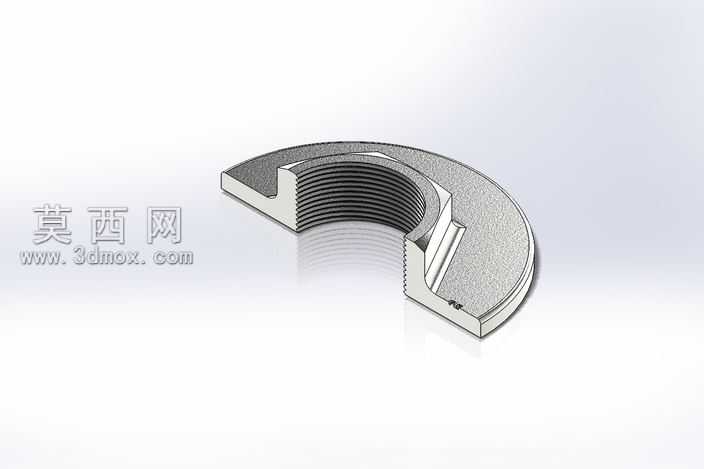

本作品为2英寸规格内螺纹六角法兰盘的三维数字化设计成果，建模阶段严格遵循机械设计通用规范，首先基于法兰的实际功能需求完成参数化草图绘制，精准绘制圆形法兰底座轮廓、居中的内螺纹孔基准轮廓以及六角凸台的正六边形截面，通过拉伸、切除等基础特征命令完成主体结构的初步搭建。针对内螺纹结构，采用符合英制管螺纹标准的螺旋扫描切除方式生成真实的螺纹牙型，还原螺纹的螺距、牙型角等关键参数，保证螺纹结构的装配适配性；六角凸台部分严格按照标准对边尺寸建模，确保可适配常规扳手工具的夹持需求，法兰底座上的标识字符采用包覆特征完成，还原实物表面的刻印细节。材质渲染阶段，为模型赋予金属碳钢材质，调整材质的粗糙度、金属度参数，还原金属零件表面的细微磨砂质感与金属光泽，通过添加环境HDR贴图模拟工业车间的光照环境，让模型的光影过渡自然，六角凸台的棱边、法兰盘的边缘倒角处呈现真实的高光反射效果，同时为螺纹内壁添加细微的纹理细节，还原机械加工后的表面质感。结构设计上充分考虑法兰的实际使用场景，法兰底座的厚度、六角凸台的高度均经过受力合理性校验，内螺纹与法兰底座的同轴度公差严格控制在装配允许范围内，底座边缘设置微小倒角，既去除加工锐边保证使用安全，也符合实际零件的加工工艺要求。整个建模过程采用全参数化设计逻辑，所有尺寸均关联至全局参数表，后续若需适配不同管径、不同压力等级的使用需求，仅需修改对应参数即可快速完成模型迭代，无需重新绘制特征，大幅提升了设计复用效率，模型的细节还原度足以支撑装配仿真、工程图导出、产品展示等多场景使用需求。
