钣金折弯一体式金属烟灰缸设计

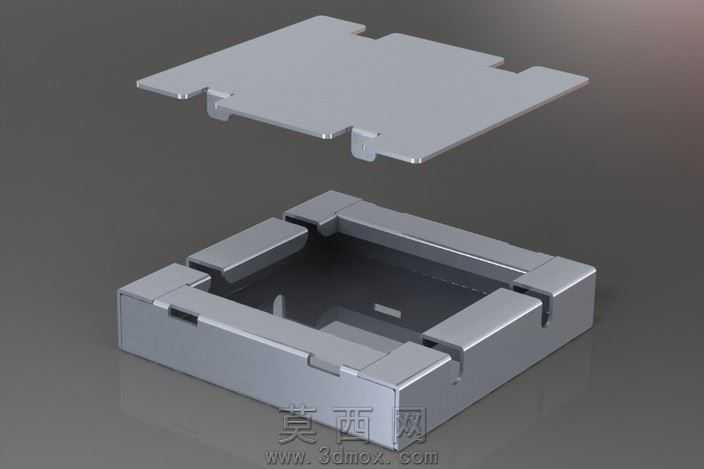

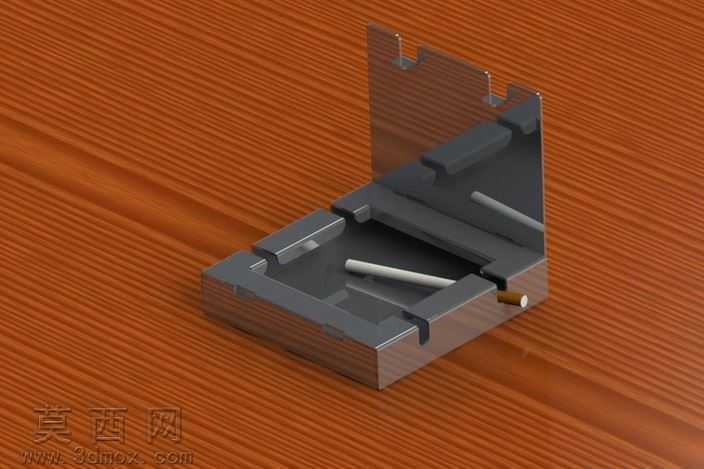

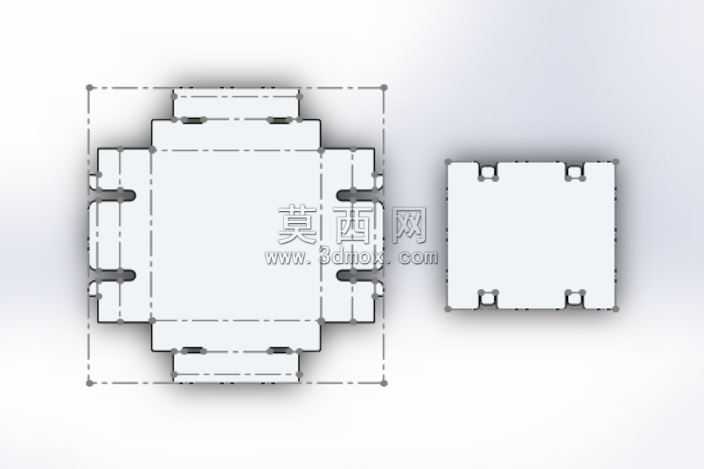

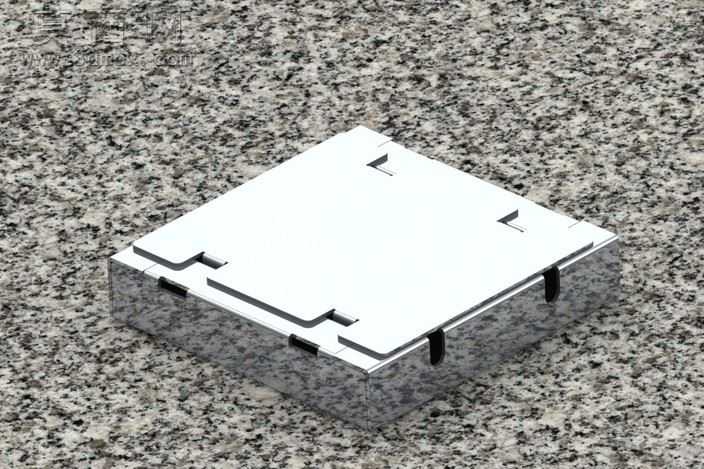

该作品为采用钣金工艺设计的一体式金属烟灰缸，整体通过三维建模软件完成全参数化结构设计，建模阶段优先遵循钣金加工的工艺特性，所有弯折边均预留标准折弯余量，避免后续加工出现开裂或尺寸偏差。模型主体采用单张金属板材弯折成型的结构逻辑，无需额外拼接焊接，既简化了加工流程，也提升了成品的结构整体性与耐用性。烟缸主体的盛灰槽做了下沉式围边设计，围边高度经过参数化调试，可有效避免烟灰被气流吹散，同时围边顶部预留了多组不同宽度的烟槽，可适配常规直径的香烟放置，烟槽边缘做了微小的圆角处理，避免刮损香烟纸层。后侧的立式挡片与主体为一体化弯折结构，可阻挡弹灰时烟灰向外飞溅，同时挡片顶部开设的缺口也可临时搁置香烟，兼顾实用功能。材质渲染阶段选用哑光磨砂金属材质，还原冷轧钢板经喷砂氧化后的真实质感，表面添加细微的颗粒纹理与使用划痕，提升模型的真实感，场景搭配木纹桌面进行渲染，通过暖调光影突出金属材质的冷峻质感与结构线条。设计过程中充分考虑钣金加工的落料排版，整体展开图为规则矩形，可最大化提升板材利用率，降低加工成本，所有弯折内角均匹配标准钣金折弯刀具的R角参数，无需定制特殊刀具即可完成量产加工，结构上无多余装饰部件，整体风格简约硬朗，兼顾工业质感与日常使用的实用性，既适合日常家居、办公场景使用，也可作为小型钣金加工的实训案例参考。
