雅马哈TRACER700摩托车导航固定支架

　　这套钣金折弯支架主要服务于长途摩旅场景下的车载导航加装需求，针对雅马哈TRACER700车型车头原有安装位的空间边界做适配，解决骑行过程中GPS导航设备无处可靠固定、普通通用支架晃动量大、遮挡仪表视线的实际痛点。

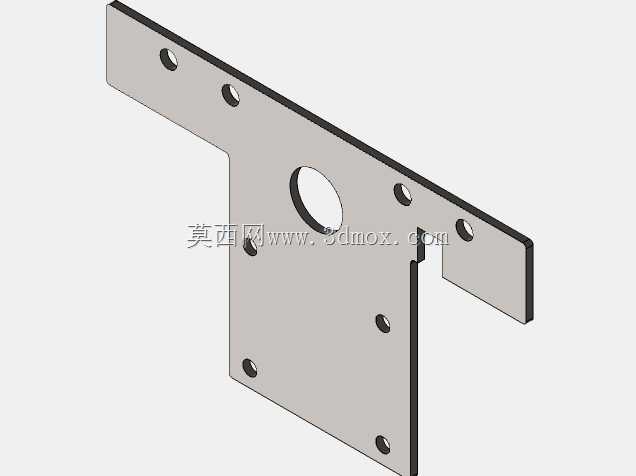

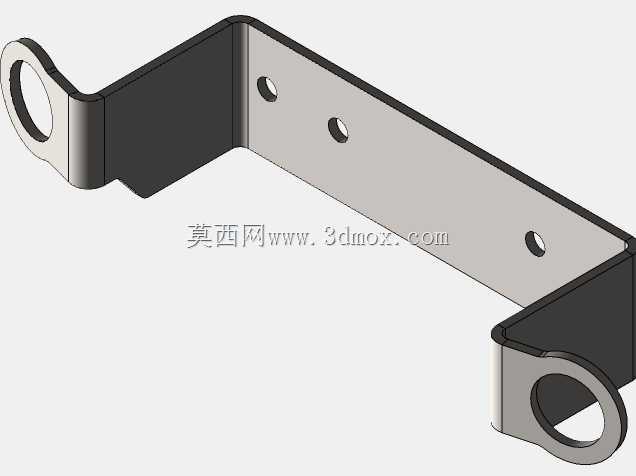

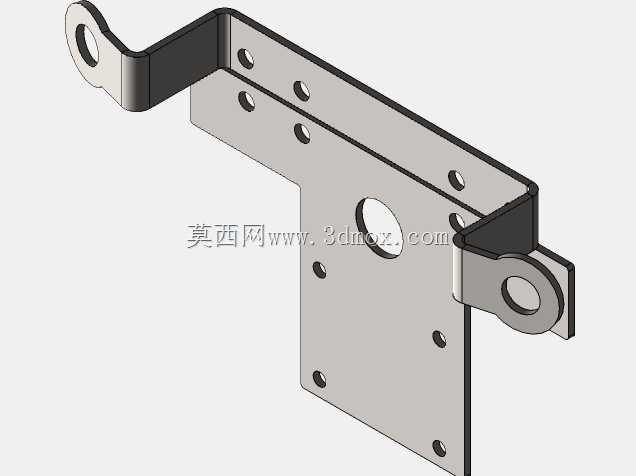

　　从结构形态来看，零件采用等厚薄钢板经折弯成型，整体呈跨接式长条形布局：左右两端各加工出带大圆孔的铰接耳位，孔位轴线与支架主体板面垂直，用于和车头两侧预留的安装支点形成铰接或螺栓锁附连接；中间长直段板面上均匀分布三个小圆安装孔，孔位间距按照常用导航底座、锁扣组件的安装孔距排布，可直接固定导航设备快装底座，也可兼容SOUTHCO E6-200系列无铰链锁扣的安装对位，不需要额外在车把上叠加抱箍类夹具。

　　设计阶段首先要核对的是车头安装边界：TRACER700原车车头两侧的支点间距决定了支架两端耳位的中心距，折弯后的立边高度需要避开油箱前部凸起、车把左右打满方向时的运动包络，同时保证中间安装面处于骑手骑行视线的自然俯视角区间，不用大幅低头就能看清导航屏幕，也不会遮挡原车转速表、时速表的显示区域。折弯工序的R角取值参考板材厚度设定，避免折弯处出现应力集中开裂，两端耳位的大圆孔内径匹配原车螺栓规格，装配后支架整体形成稳定的门形支撑结构，相比单点固定的车把支架，抗颠簸能力明显提升，在非铺装路面骑行时也不会出现导航画面剧烈抖动的问题。

　　建模过程中需要重点管控几处公差：两端铰接孔的同轴度直接影响装配是否顺畅，若两孔轴线偏移量过大，锁附螺栓时会产生强制装配应力，长时间震动后容易出现板材变形或螺栓松脱；中间三个安装孔的位置度要匹配导航底座的安装孔，孔边预留足够的沉头或垫片容纳空间，保证锁附后设备底面完全贴合支架板面；折弯边的垂直度误差需要控制在合理范围内，避免支架装车后出现歪斜，导致导航屏幕朝向偏移。

　　零件的功能设计上没有采用额外的焊接拼接结构，整一体折弯成型减少了装配累积误差，也降低了长期震动下焊缝开裂的风险。板面的镂空孔位同时兼顾了减重和走线需求，导航设备的供电线束可以从孔位中穿过，沿支架折弯边规整布置，避免线束裸露在车把活动区域被拉扯磨损。两端的耳位做了局部加宽处理，增大螺栓锁附时的接触面积，分散锁紧力，防止薄板材被螺栓压溃变形。

　　实际装车验证时，先将两端耳位对准车头两侧的安装支点，穿入固定螺栓预紧，再调整支架整体角度，确认中间安装面处于合适的视线位置后再完全锁死，随后将导航快装底座通过三个孔位固定在支架中段，卡入GPS设备即可完成加装。这套结构不需要对原车车体做钻孔、焊接等破坏性改动，所有安装点均利用原车预留的拓展位，后续拆卸复原也不会在车身上留下加工痕迹。

　　针对骑行场景的受力特性，支架在车辆加速、制动时主要承受纵向惯性力，过颠簸路面时承受上下方向的震动载荷，一体折弯的L形截面结构相比平板直件拥有更高的抗弯模量，在板材厚度不大的情况下就能获得足够的结构刚性，不会因为设备重量产生明显下弯。表面处理可采用喷塑或电泳工艺，抵御雨天骑行、泥水飞溅带来的锈蚀问题，长期户外使用也能保持结构强度稳定。

　　这类定制化加装支架的设计核心，是在有限的车头空间内平衡安装可靠性、视线合理性和原车干涉问题，建模时需要同步导入车把、油箱、仪表的周边数模做运动干涉检查，模拟车把左右打死、悬架全行程压缩的极限状态，确认支架和周边零件始终保留足够安全间隙，避免转向过程中出现磕碰卡滞。
