雅马哈Tracer700摩托车雾灯加装固定支架

　　这套支架结构面向中大排量旅行摩托车的辅助照明加装需求开发，适配雅马哈Tracer700车型前部护杠与车架预留安装点位，核心作用是为外置雾灯提供刚性固定基座，解决长途摩旅、夜间非铺装路面骑行时原厂大灯照射范围不足、侧方视野缺失的问题。日常骑行场景里，骑手在山区弯道、乡村无路灯路段、雨雾天气通行时，原厂近光灯的铺路宽度往往无法覆盖弯道内侧盲区，加装外置雾灯后可大幅拓宽侧向照明范围，而支架的设计合理性直接决定灯具长期使用的稳定性，若固定结构强度不足，车辆高速行驶、经过颠簸路面时灯具会出现抖动偏移，既影响照明效果，长期振动还会导致灯体连接部位疲劳断裂。

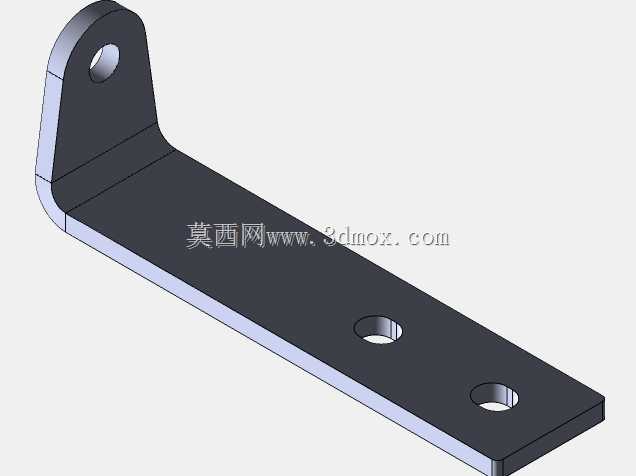

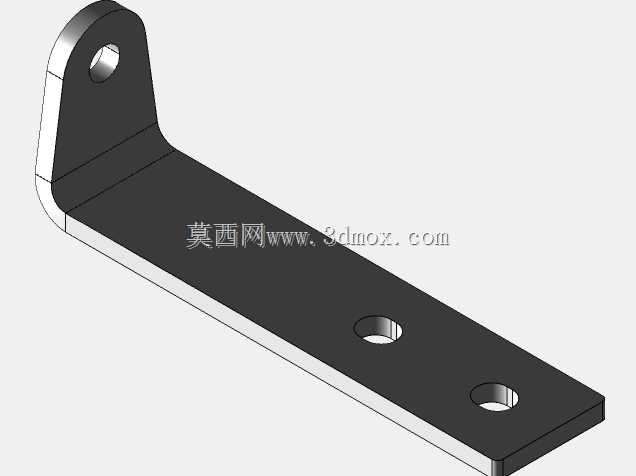

　　从结构设计思路来看，支架采用折弯钣金搭配镂空减重的构型，整体轮廓贴合Tracer700前部护杠的安装曲面，没有采用通用型抱箍支架的一刀切设计。通用抱箍支架虽然适配性广，但需要在护杠上额外打孔或依赖橡胶衬套夹紧，长期使用后衬套老化容易出现灯具转动移位，这套专用支架直接匹配车型原厂预留的螺栓孔位，安装时无需对原车护杠、车架进行钻孔切割，所有连接点位都对应原车紧固件位置，装配后支架与车体之间形成刚性连接，不会出现相对滑移。支架主体的折弯角度经过反复校核，既要保证雾灯安装后灯体处于合理的照射高度，避免灯光直射对向车辆驾驶员造成眩目，又要留出足够的间隙，防止车辆转向、前减震压缩行程时支架与前轮、前挡泥板、侧导流罩发生运动干涉。

　　安装边界方面，支架的两个固定端分别对接护杠侧方的安装座，孔位间距严格匹配Tracer700对应年份车型的孔距公差，建模过程中已把原车护杠的管径、安装面的倾斜角度、周边线束的走向全部纳入校核范围。支架上的灯具安装孔采用通用的雾灯固定孔规格，兼容市面上主流的圆柱形外置雾灯、方形辅助射灯，孔位周边做了局部翻边加强，避免螺栓拧紧时钣金面出现变形。考虑到摩托车户外使用会长期遭遇雨水冲刷、路面融雪剂腐蚀、泥水飞溅，支架的结构边角都做了圆弧过渡，没有尖锐的应力集中棱角，后续表面做喷塑或阳极氧化处理后即可具备良好的防锈能力，折弯处的圆角半径也匹配钣金加工的最小折弯工艺要求，不需要额外定制特殊刀具即可完成冲压折弯工序，量产加工成本可控。

　　振动特性是这类摩托车改装支架设计的核心考量点，双缸发动机运行时的固有振动频率、路面颠簸传递到车把前部的振动量级都和乘用车配件有明显区别，建模时特意在支架的悬臂段做了变截面处理，靠近车体固定端的截面宽度更大，向灯具安装端逐步收窄，既控制了整体重量，不会给车头增加过多额外簧下质量，又让支架的固有频率避开发动机常用转速区间的振动频率，防止出现共振放大现象，避免灯具灯光在怠速时出现高频抖动。支架和灯具连接的位置预留了小范围的角度调节余量，骑手完成装配后可以根据自身常用骑行场景微调雾灯的俯仰角度，城市道路通勤时可以把灯光角度调低，避免影响对向车辆，越野非铺装路面行驶时可以适当抬高角度，扩大远处视野。整个支架的外轮廓完全隐藏在原车侧导流罩的侧面轮廓之内，不会额外突出车宽，车辆原地倒车时护杠会先于支架接触地面，能对支架和雾灯形成有效防护，降低摔车时配件损坏的概率。
