工业检修跨梯带护栏操作平台

　　这套钢制定向登高跨梯结构主要服务于车间设备巡检、生产线跨线通行、罐体周边操作以及仓储高位维护等场景。现场中，当设备本体、输送线或管道廊道形成地面阻隔时，人员既需要安全跨越障碍，又需要在一定高度完成阀门操作、仪表查看、部件拆装和日常点检，该结构把斜向踏步梯、水平停留平台和双侧防护栏杆整合在一起，形成一条稳定的登高与短距离通行路径。

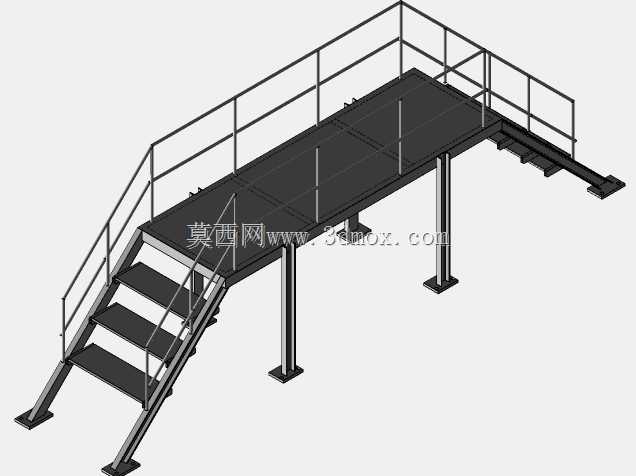

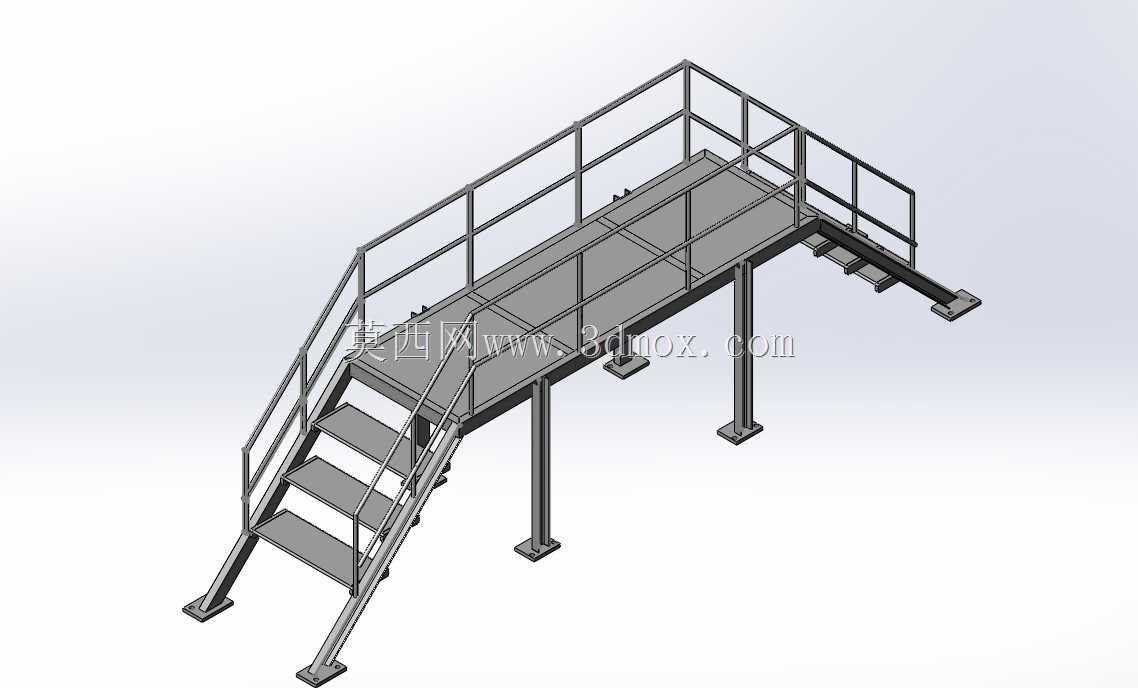

　　从使用逻辑看，模型并非单纯的楼梯，而是一个带作业面的固定式通行工装。斜梯段承担人员从地面到平台高度的爬升，踏步采用等间距布置，便于形成稳定步幅；梯梁沿踏步两侧连续延伸，既承受踏板载荷，也为扶手立柱提供安装基础。平台段位于斜梯顶端，采用矩形平面布局，可容纳人员短暂停留、转身或进行简单操作。平台四周设置栏杆，临边侧由立柱、上下横杆组成连续防护，能够降低失足和侧向跌落风险。斜梯外侧同样设置扶手，扶手随梯段坡度倾斜，人员上下时可自然抓握。

　　结构支撑方面，平台下方布置多根立式支柱，柱底带有方形脚板，可通过地脚螺栓与混凝土地面或预埋钢板固定。支柱位置避开主要行走区域，并将平台载荷沿竖向传递到基础。斜梯下端也设置落地支座，支座脚板与地面连接后，可限制梯段滑移和端部翘动。对于需要长期固定在设备旁的工况，这种多点落地方式比移动式爬梯更适合高频次使用；若现场需要临时移位，也可在脚板处预留吊装或叉车作业空间，但整体设计仍偏向固定式工业检修通道。

　　建模时需要重点控制几个边界关系。首先是梯段倾角与踏步进深、升高之间的匹配，倾角过大会增加攀爬疲劳，过小则会拉长占地长度；模型中的斜梯与平台连接位置形成过渡，踏步前缘、梯梁和扶手中心线应保持一致的坡度关系。其次是平台高度与下方净空的协调，若用于跨越输送线，平台底面至设备最高点之间应预留检修和安全距离，支柱不能干涉设备护罩、管线或开门空间。再次是栏杆开口位置，平台末端保留了通向另一侧小梯段或设备侧的接口，防护栏杆在开口处断开，设计时应结合实际流向判断是否需要增加安全门、链条或警示标识。

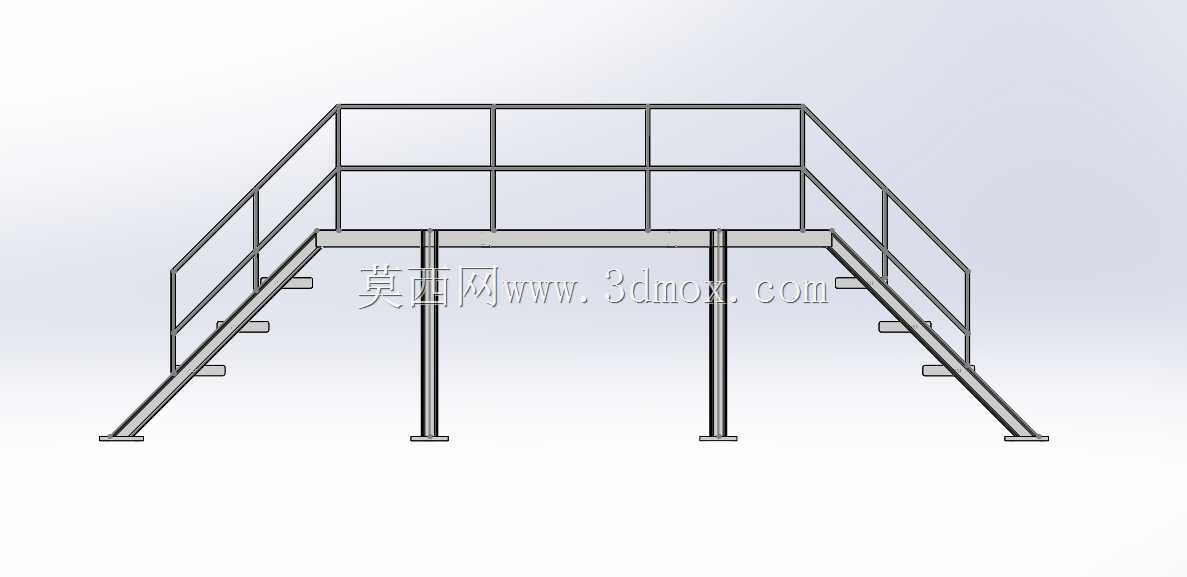

　　外形上，整套结构呈折线布置：一端为地面起步斜梯，中部为矩形平台，另一端可延伸至设备侧或较低落点。主体构件以型钢和板材为主，踏步板、平台铺板、梯梁、立柱和栏杆均采用规则截面，便于焊接成整体后热浸镀锌或喷漆防腐。铺板可根据现场需求替换为花纹钢板、钢格栅或冲孔板，以兼顾防滑、排水和落物控制。踏步板建议设置折弯或防滑纹，平台边缘可增设踢脚板，防止工具从临边滑落。

　　在装配关系上，栏杆立柱与平台框架、梯梁的连接应形成连续受力路径；平台框架的横梁间距需要与铺板承载能力匹配，避免人员站立时出现明显挠曲。支柱脚板尺寸、螺栓规格和基础厚度则取决于平台高度、活载荷及现场抗震要求。对于三维设计人员，布置时不能只看外观比例，还应检查人员行走中心线、扶手高度、踏步碰头空间、支柱落点以及平台与设备检修口的相对位置。该结构适合在工厂改造、设备配套和安全通道规划中作为模块化登高平台使用，后续可通过调整梯段长度、平台宽度、支柱高度和栏杆开口方向，适配不同设备间距与现场标高。
