电动液压剪式升降作业平台结构

　　这套剪式升降结构面向车间内固定工位或半固定工位的垂直举升需求，常见于装配线旁工件托举、维修工位设备抬升、仓储区域物料转运衔接以及轻型工装平台高度调节。设备的核心作用是把底部承载物沿近似垂直方向稳定抬升到预定作业高度，减少人工搬抬和反复垫高，同时让操作人员在合适的高度完成装配、检测、焊接辅助或检修工作。

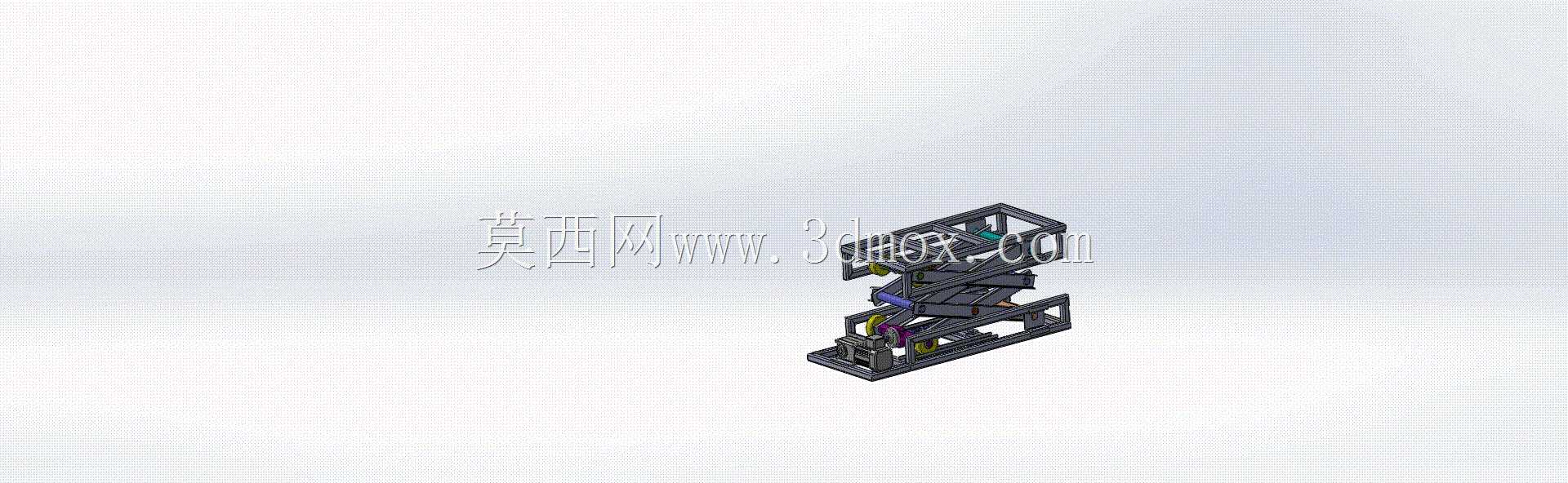

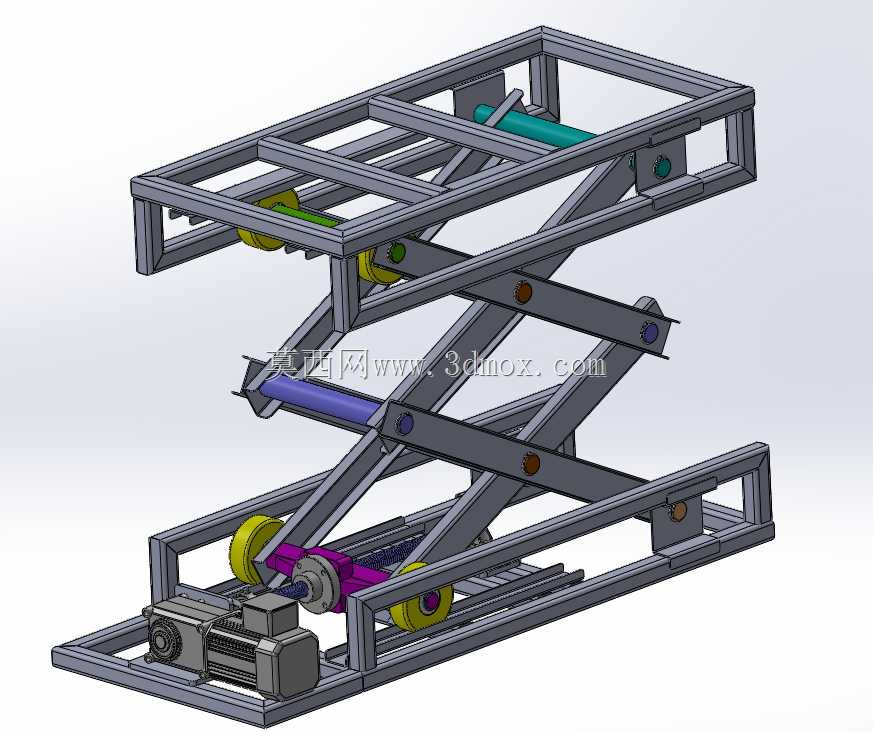

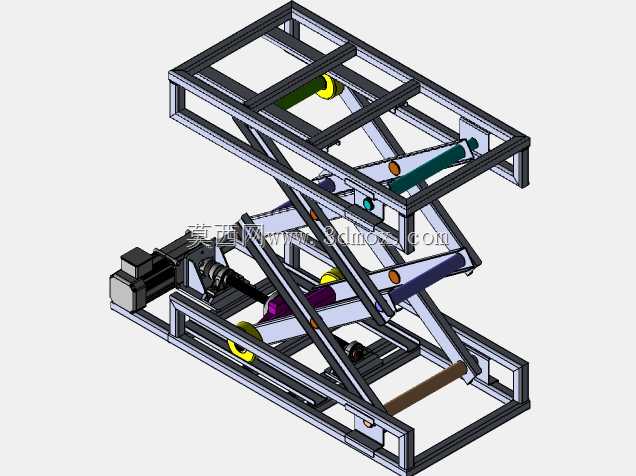

　　整体采用双层剪叉布置，适合在底座占地相对有限的情况下获得更大的行程。下部框架承担整机与载荷传递，上部框架作为工作平台或被举升对象的安装基准；两组交叉臂通过中部铰接点形成剪叉运动，臂端分别与上下框架铰接或沿导轨方向滑移。举升过程中，平台保持水平，剪臂绕铰点同步展开，端部滚轮或滑块沿框架内的导向区域移动，从而把液压执行件的直线推力转化为平台的垂直上升运动。

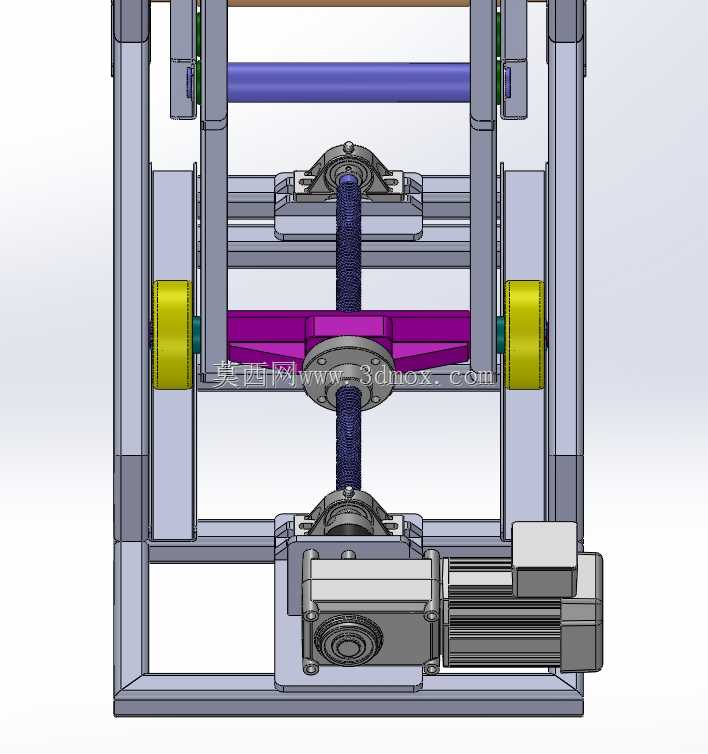

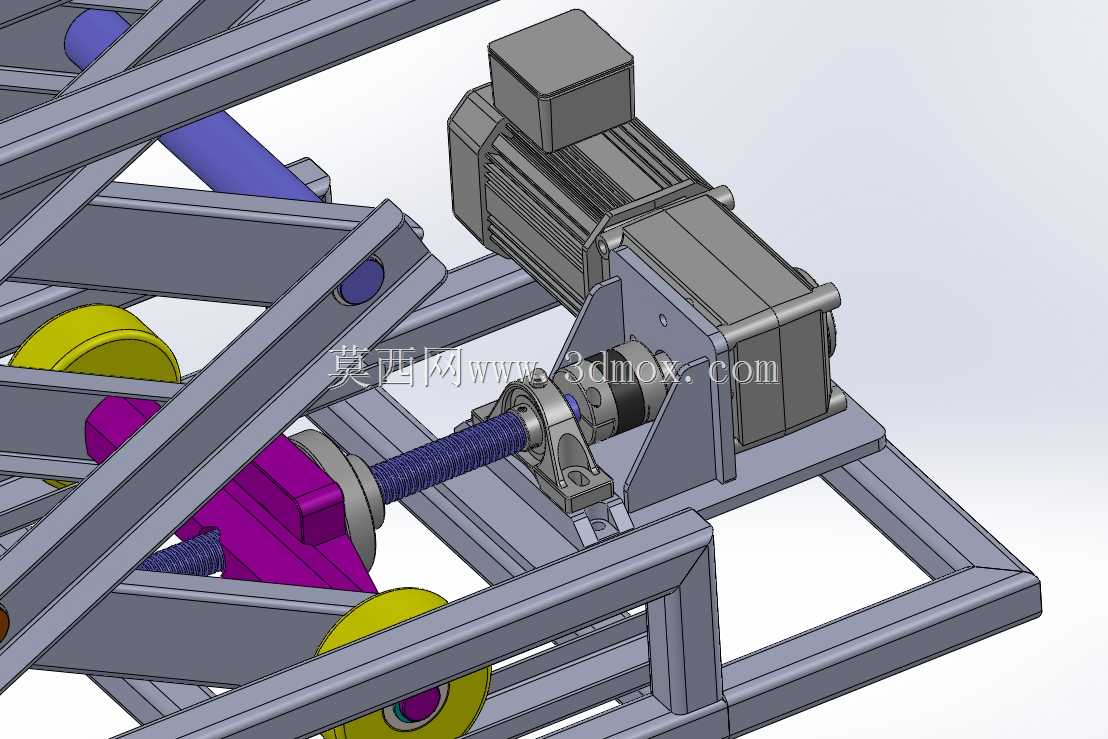

　　动力部分由电动泵站和液压油缸组成。电机、泵体及相关阀组集中布置在底座一侧，便于维护时接近，也使整机重心偏向底部框架，降低举升状态下的倾覆风险。油缸沿剪叉机构的受力方向布置，推力作用在剪臂或连接座上，利用剪叉机构的力臂关系实现较大承载能力。设计时需要重点关注油缸安装铰点位置：铰点过于靠近底部会增加油缸所需推力，过于靠近中部铰接点则可能影响低位收纳高度和结构干涉。模型中油缸、销轴、滚轮、电机和框架梁均以实体方式表达，能够直观检查行程末端、最低位和最高位的空间关系。

　　上部平台采用矩形钢管或型钢焊接框架形式，边框形成连续承载梁，内部横撑加强台面刚度。台面下方与剪臂连接的位置设置铰接座和滑移导向座，这些区域是交变载荷传递的关键部位，实际工程中通常需要通过补强板、加厚耳板或焊接衬套来提高局部强度。底部框架同样采用梁式结构，两侧长梁承受剪臂端部传来的水平分力和垂直支反力，横梁用于控制框架扭转，并为电机、液压站、行程限位和防护件提供安装位置。

　　剪臂是整机的主要承力构件，采用成对板梁或型钢组合形式，交叉点通过销轴连接。销轴与孔位的同轴度直接影响升降是否平顺，若两侧剪臂运动不同步，平台会出现卡滞、偏载或异常噪声。实际设计中常在铰接孔内设置耐磨衬套，并在装配时保证左右支点对称。臂端滚轮承担滑移端的载荷，轮体沿导向梁内侧或上翼缘运动，侧向间隙需要兼顾热胀、焊接变形和加工误差；间隙过小容易咬死，间隙过大则会造成平台横向晃动。

　　从安装边界看，这类设备需要在地面或设备基础上预留与底框外形相适应的矩形空间，底框周围应留出液压站维护、油管拆装和销轴检查的操作距离。若安装在地坑内，地坑内壁与底框之间应保留排水、清污和检修间隙，坑边需要设置承重边梁或预埋件；若直接安装在车间地面，则应通过地脚螺栓或压板固定，避免满载偏置时底框产生滑移。上部平台与周边固定输送线、护栏或厂房结构之间应保留安全间距，升降过程中不得与上方管线、照明、梁架发生干涉。

　　外形尺寸的确定应围绕行程、最低高度和平台面积三项指标展开。剪叉式机构在最低位时上下框架距离较小，适合需要低矮进出的场合；但双层剪叉的臂杆、油缸和铰接点在折叠状态下仍占据一定高度，因此台面厚度、底框梁高和油缸直径都会影响闭合高度。平台长度和宽度不仅决定可放置工件的面积，也影响抗倾覆能力。载荷重心应尽量落在平台中心区域，当工件需要伸出平台边缘作业时，应重新核算偏载力矩，并考虑附加护栏、限位挡块或防坠机构。

　　结构建模时，应先建立上下框架基准面和剪臂铰接中心线，再用运动草图验证最低位、最高位以及中间任意高度的铰点轨迹。油缸行程需覆盖全行程并保留合理余量，缩回长度不能与底框横梁冲突，伸出后不得让剪臂越过机械极限角。滚轮导轨方向应与剪臂端部运动轨迹一致，导向面需要具备足够的接触长度，以降低局部接触应力。液压管路布置应避开剪臂剪切区域和滚轮运动路径，软管在平台升降时的弯曲半径应满足要求，并预留随动长度。

　　工程应用中，这类升降平台还需要与安全控制逻辑配合，例如溢流保护、压力保持、下降节流、行程限位、紧急停止和维护支撑。结构本体设计阶段就应考虑阀块、管路、限位开关、防护盖板和维护支撑杆的安装空间，避免后期附件与剪叉运动发生干涉。该模型适合用于剪叉机构方案论证、举升行程校核、铰接点布置优化以及焊接机架细节设计参考。
