四连杆联动运动演示机构三维设计

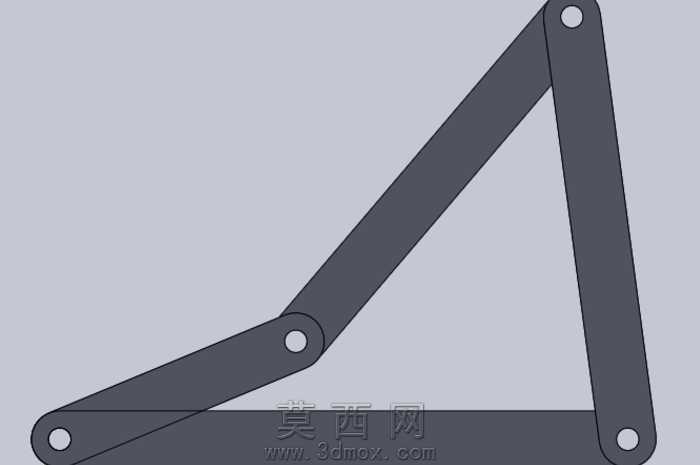

本作品为四连杆联动运动演示机构的三维建模设计成果，整体采用三维机械设计软件完成全参数化建模流程，建模过程中严格遵循连杆机构的几何约束逻辑，对每一处铰接孔位、杆身长度、转动副间隙都进行了精准的参数定义，确保各构件之间的运动关系完全符合机械原理的理论要求。模型渲染阶段采用哑光深灰金属材质赋予四根连杆构件，材质表面添加了细微的磨砂质感，既还原了金属构件的真实物理质感，又避免了高反光材质对运动轨迹观察的干扰，背景选用低饱和度浅灰色调，进一步突出机构本身的结构形态与运动过程。结构设计上，四根连杆通过四个转动副依次铰接形成闭环运动链，其中底部固定杆作为机架保持静止，其余三根活动杆可按照预设轨迹完成连续的联动动作，所有铰接位置都做了同轴度约束，保证转动过程无卡顿、无干涉，杆身的截面尺寸经过合理优化，在保证结构刚性的前提下尽可能降低整体重量，让运动演示过程更加顺滑直观。设计思路围绕机构运动原理的可视化展示展开，摒弃了多余的装饰性结构，完全以清晰呈现四连杆的联动逻辑为核心目标，建模完成后通过软件内置的运动仿真模块制作了配套动画，动画中完整还原了主动杆带动从动杆完成整周运动的全过程，每一个运动节点的杆体位置、夹角变化都与理论计算结果完全匹配，能够让观看者直观理解连杆机构中不同构件的运动对应关系，清晰展现输入运动与输出运动之间的传递规律，可作为机械原理教学演示、连杆机构设计验证的直观参考载体，也能为同类平面连杆机构的设计优化提供基础的结构参考。
