便携式车辆轴重检测称重承载板

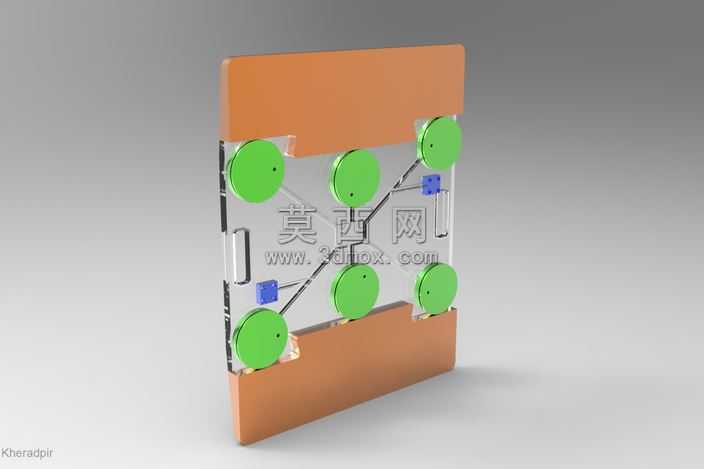

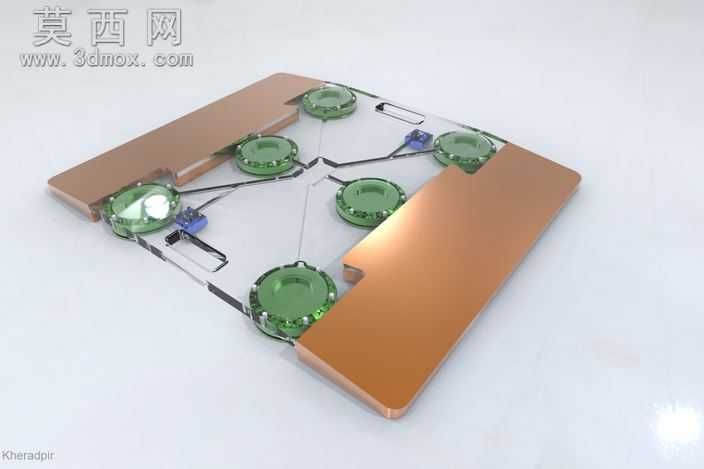

该便携式称重板三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以对称基准面为参照绘制主体承载基板的二维轮廓，通过拉伸特征生成铜色金属材质的主承载面板，面板边缘做了圆角过渡处理，避免尖锐边角在运输、使用过程中造成磕碰损伤，同时在面板对应车轮停靠的位置预留了传感器安装避让槽，保证称重传感器的受力点完全对齐车轮接地位置。模型中部的透明承载区域采用透明亚克力材质参数设置，建模时通过薄壁拉伸特征生成平整的透明承托层，层上均匀排布六组圆形称重传感单元，每个传感单元都做了分层结构设计，外层为绿色耐磨封装层，内层为受力传导结构，传感单元之间通过内置的布线槽完成线路连通，布线槽的走线走向完全贴合基板内部的加强筋布局，既不破坏整体结构强度，也能实现信号线路的规整排布。模型两侧的蓝色接线模块做了快插接口结构设计，方便现场使用时快速连接信号传输线缆，无需复杂接线操作即可完成设备组装。整体结构采用模块化设计思路，主承载面板、透明承托层、传感单元、接线模块均可独立拆分，既方便生产过程中的分部件加工组装，也便于后期使用过程中的部件更换维护。渲染阶段采用工作室柔光环境，对铜色金属面板设置了金属粗糙度、反射率参数还原金属哑光质感，对透明承托层设置了透光率、折射参数还原亚克力通透特性，对绿色传感单元设置了半透明磨砂材质参数，整体渲染效果清晰展现各部件的装配关系与材质特性，完整还原便携式称重板的实际结构形态与功能布局，可直接用于产品演示、结构验证、生产加工参考等场景。
