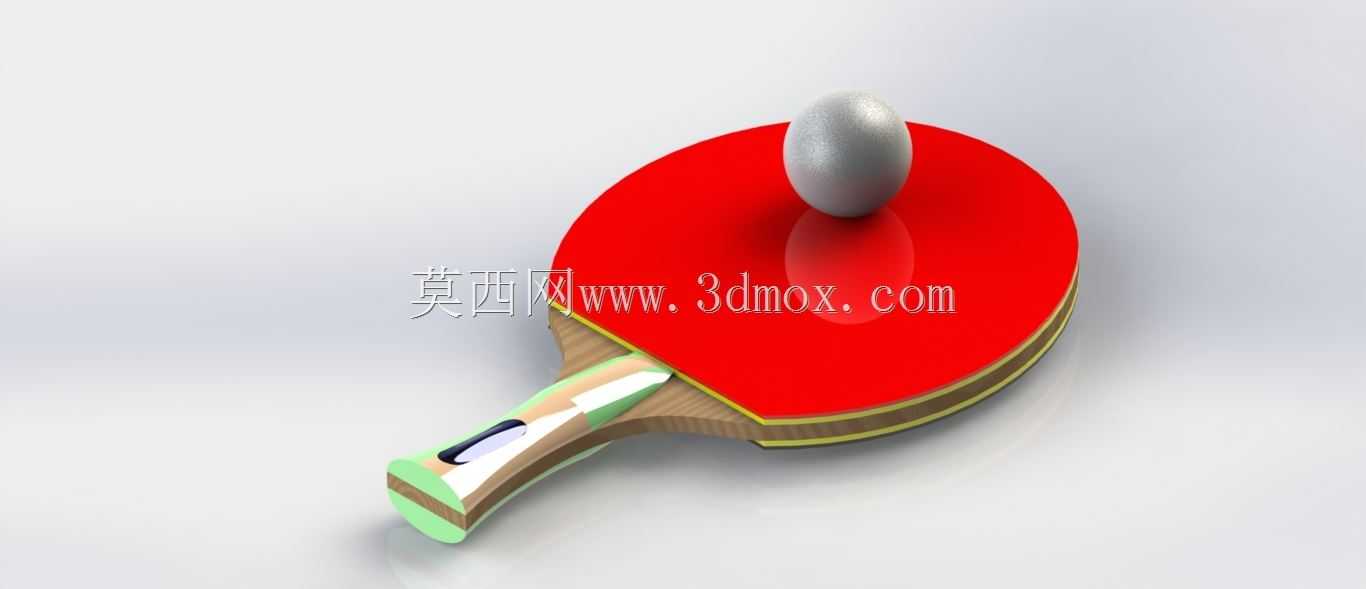

乒乓球拍运动器材精细三维结构

　　这套乒乓球拍三维结构的搭建，最初是从体育器材展示与运动装备结构拆解的实际需求切入的，日常做体育用品三维设计时，经常会遇到电商产品渲染、运动器材结构教学、文创周边衍生设计这类场景，很多非专业的球拍模型要么只做了拍面的单片曲面，忽略了底板多层复合的叠层结构，要么手柄部分直接拉伸出一个简单几何体，和真实球拍的握持形态、分层材质边界完全对不上，放到渲染场景里一眼就能看出失真，根本没法用于商业展示或者结构演示。

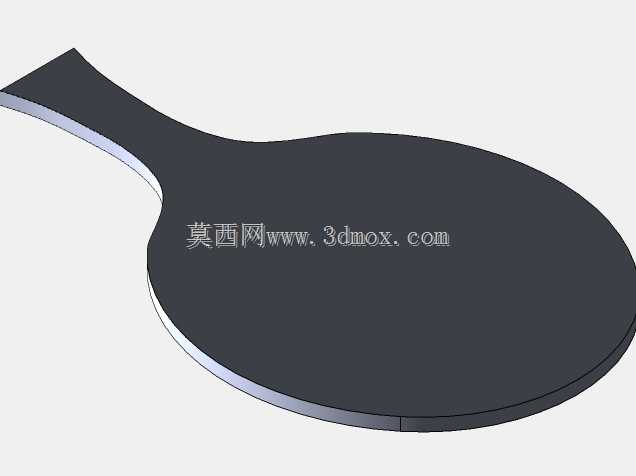

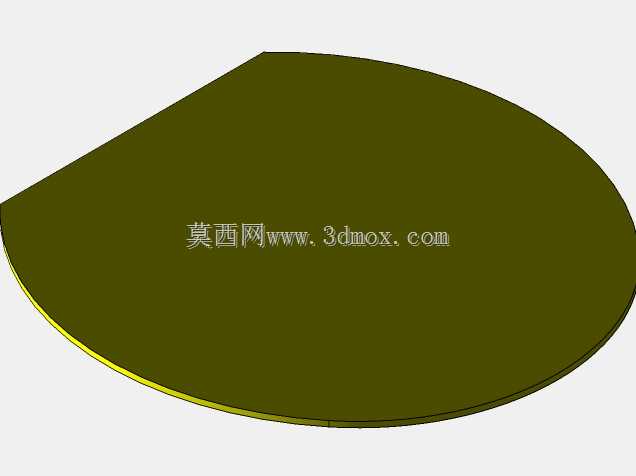

　　做结构拆分的时候最先梳理的是拍面部分的层级：真实成品乒乓球拍的击球面不是单一整块板材，最外层是红色的橡胶覆盖层，也就是日常说的套胶，这一层的厚度控制在1.8到2.2毫米区间，表面做细微的磨砂质感处理，和下方硬质底板之间还有一层薄的海绵缓冲层，这层结构在建模时很容易被遗漏，但恰恰是决定球拍击球回弹特性的核心部分，海绵层的厚度根据打法不同会有调整，快攻打法偏薄、弧圈打法偏厚，模型里把这两层独立成实体，后续做材质赋予或者结构爆炸图的时候，可以直接单独拆分展示，不需要重新切割面。海绵层往下就是球拍的木质底板，常规民用训练拍的底板一般是3到7层不等的木片叠压，部分进阶款会在木层之间加入碳纤维或者芳基纤维的增强层，这套模型里还原了五层木质叠压的典型结构，每一层木片的轮廓和拍面整体外形保持一致，层与层之间的贴合面完全共面，没有出现缝隙或者面重叠的问题，底板的边缘做了细微的圆角封边处理，避免多层板材的锐边在渲染时出现生硬的黑边。

　　拍面的整体外形遵循通用训练拍的尺寸规范，整体拍头为近似圆形的椭圆轮廓，横向最大宽度控制在150到155毫米，纵向从拍头最顶端到拍柄衔接处的长度约160毫米，拍面和手柄衔接的位置做了向内收窄的拍肩过渡，两个拍肩的弧度完全对称，收窄后的颈部宽度大概在70毫米左右，这个尺寸边界是参考正规乒乓球拍的通用尺寸设定的，既不会因为拍面过大超出常规运动器材的比例，也不会因为过小显得像玩具模型。

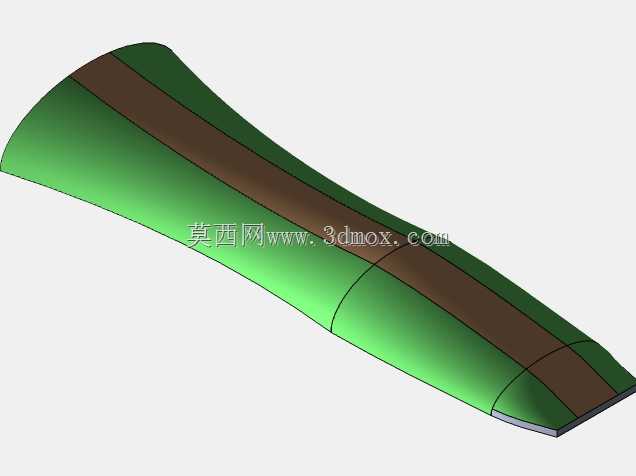

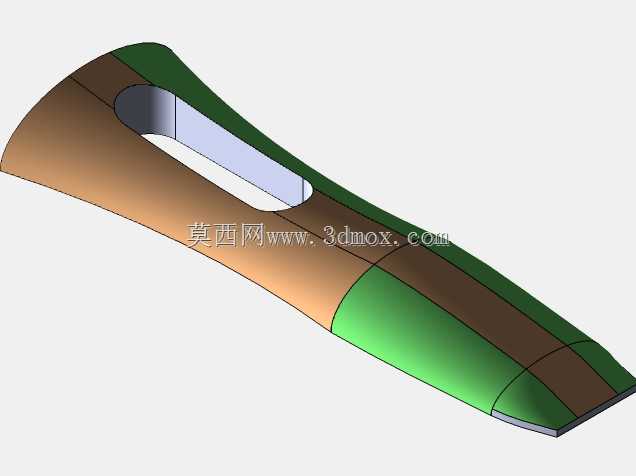

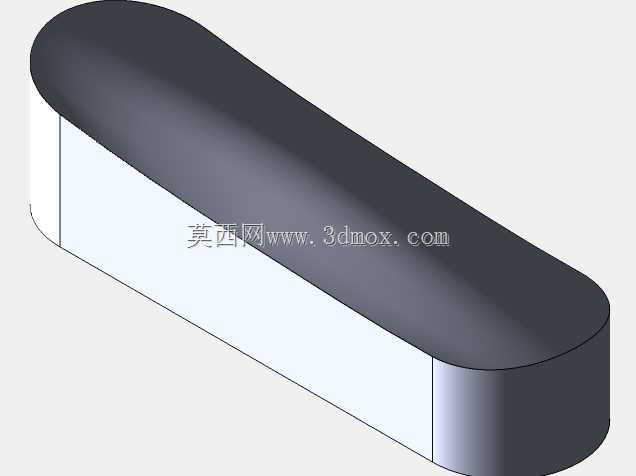

　　手柄部分的结构是这套模型里处理细节最多的区域，真实球拍的手柄不是和底板同一块整料直接延伸出来的，而是两片对称的握柄木片夹持在底板颈部的两侧，再通过粘接压合固定，模型里把左右两片握柄片单独做了实体，中间夹着底板延伸过来的薄芯层，完全还原了实际的装配关系。握柄的外形不是等截面的直条，从靠近拍肩的位置向手柄末端，截面的厚度和宽度都有渐变：靠近拍肩的位置握持厚度大概22毫米，到末端微微加厚到24毫米，宽度则从衔接处的30毫米微微收窄到末端28毫米，整体贴合人手握持时的手掌弧度，手柄的四个侧边都做了R3到R5的连续圆角，没有尖锐棱角，和真实握感的形态匹配。手柄的末端做了略微加宽的尾端挡边，防止运动过程中球拍从手中滑脱，握柄的外侧还还原了装饰贴片的分层结构，不同颜色的贴片层沿着手柄长度方向分布，边缘的分界线条清晰，做材质区分的时候可以直接给不同层赋予对应的木纹、塑料或者装饰色材质。

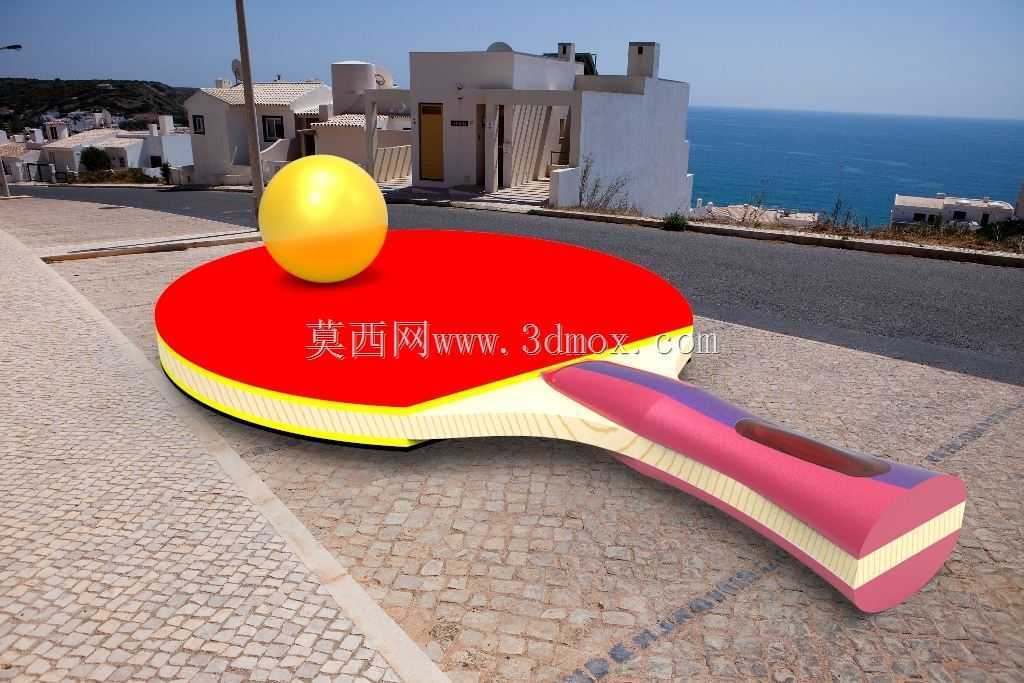

　　配套的乒乓球模型也做了完整的实体结构，球体为标准直径40毫米的空心薄壁球，壁厚控制在0.35到0.4毫米，和当前正规比赛用球的尺寸一致，球面为光滑连续的整球面，没有破面或者褶皱，既可以单独拿出来作为球类器材的展示件，也可以和球拍组合成击球瞬间的展示场景，就像渲染图里呈现的球悬浮在拍面上方的状态，用来表现运动动态非常合适。

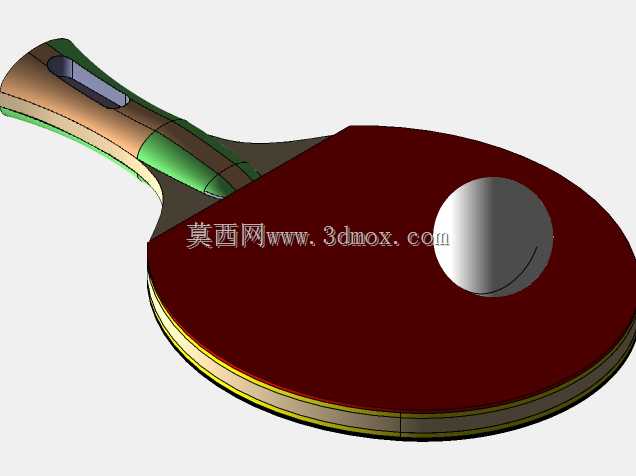

　　从建模的工程逻辑来看，所有部件的装配关系都做了贴合约束：套胶下表面和海绵上表面完全贴合，海绵下表面和底板最上层木片贴合，两片握柄的内侧面和底板芯层的两侧面完全贴合，没有出现部件之间穿模或者间隙过大的问题。整个装配体的外包络尺寸，从手柄最末端到拍头最顶端的总长度控制在250毫米左右，总宽度155毫米，最大厚度在手柄位置约24毫米，不管是放到体育用品展厅的展示场景、电商产品的主图渲染，还是用于中小学体育器材结构认知的教学演示，都不需要再额外调整比例，直接调用就可以匹配场景尺度。如果后续要做衍生设计，比如给拍面添加自定义logo、更换手柄的配色材质、调整底板层数做不同价位球拍的结构展示，都可以在现有分层实体的基础上直接修改，不需要重新绘制整体轮廓，能大幅减少后续设计的重复工作量。
