透明外壳手动卷笔刀结构三维造型

　　该造型围绕日常学习与办公场景中最常见的手动卷笔刀展开，把透明外壳、内部刀架、紧固螺钉和铅笔导入通道完整表达出来。结构虽然小巧，但涉及塑料壳体、金属刀片、紧固件、切削斜面和人机握持边界等多个设计要素，适合作为文具产品结构建模、装配关系检查和小型切削工具原理展示的参考对象。

　　从实际用途看，卷笔刀的核心任务是将木质铅笔端部削成锥形，并使铅芯露出合适长度。模型中部设置一条倾斜刀片，刀片通过十字槽螺钉压紧在壳体内部的安装面上。铅笔从圆筒形插孔进入后，在外力旋转过程中沿锥面运动，刀片持续削去木材与铅芯外层。透明外壳能够直观看到铅笔进入角度、刀片接触位置以及切屑形成区域，这对理解卷笔刀为什么需要斜置刀面很有帮助。

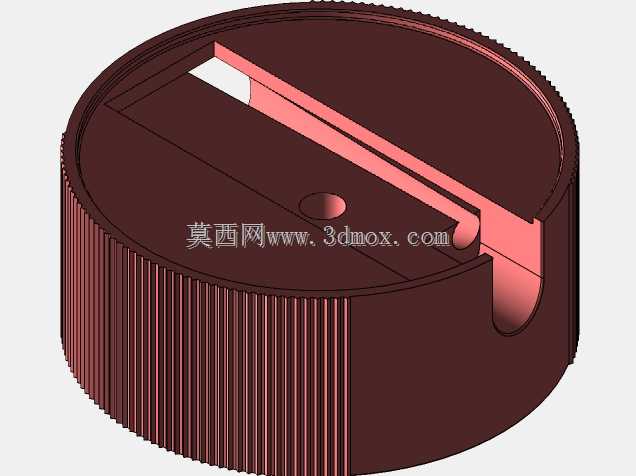

　　外形上，主体采用近似圆盘的短圆柱壳体，外圈布置细密防滑竖纹。竖纹并不只是装饰，它在手指握持旋转时提供周向摩擦，使卷笔刀在施力过程中不易打滑。壳体侧壁开设圆形铅笔入口，入口直径按普通木杆铅笔通过边界设计，孔口与内部锥腔衔接，避免铅笔插入后出现偏摆。上部开口用于排屑和观察内部切削状态，壳体边缘保留一定壁厚，既保证注塑成型时的刚度，也避免薄壁结构在握持和拧紧螺钉时产生变形。

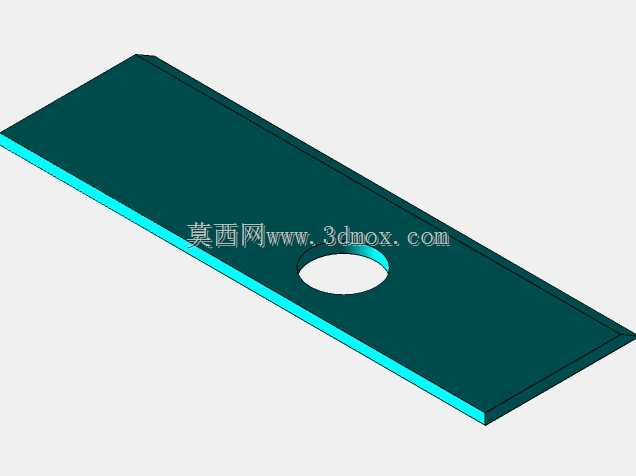

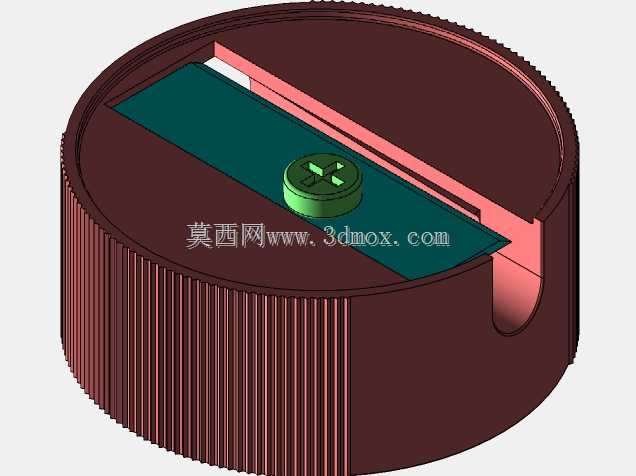

　　刀片设计是整个产品的关键。模型中的刀片为长条形金属件，安装面相对铅笔轴线呈固定倾角。倾角过小，切削阻力会增大，削出的锥面过长；倾角过大，则刀片切入过深，容易造成铅芯折断。刀片前端需要与锥腔内壁形成稳定切削间隙，后端通过螺钉压紧定位。十字槽螺钉位于刀片中部偏上位置，压紧点靠近刀片受力区域，可以减少刀片在切削时的翘起和振动。实际建模时，螺钉头部、沉台面、刀片孔位和壳体支撑柱需要保持同轴关系，否则装配后会出现压不紧或刀片歪斜的问题。

　　内部锥腔承担导向和成型双重作用。铅笔进入插孔后，其端部被限制在锥形空间内旋转，锥腔内壁决定削尖后的外形。锥腔与刀片之间形成一条狭长切削口，木材被刀片逐层剥离，切屑沿刀面排出。壳体上方的大开口为切屑提供排出路径，也方便使用者倒出屑料。若用于进一步工程细化，可在壳体内部增加刀片定位槽、螺钉柱加强筋和排屑导向面，使塑料件在注塑后具有更稳定的装配基准。

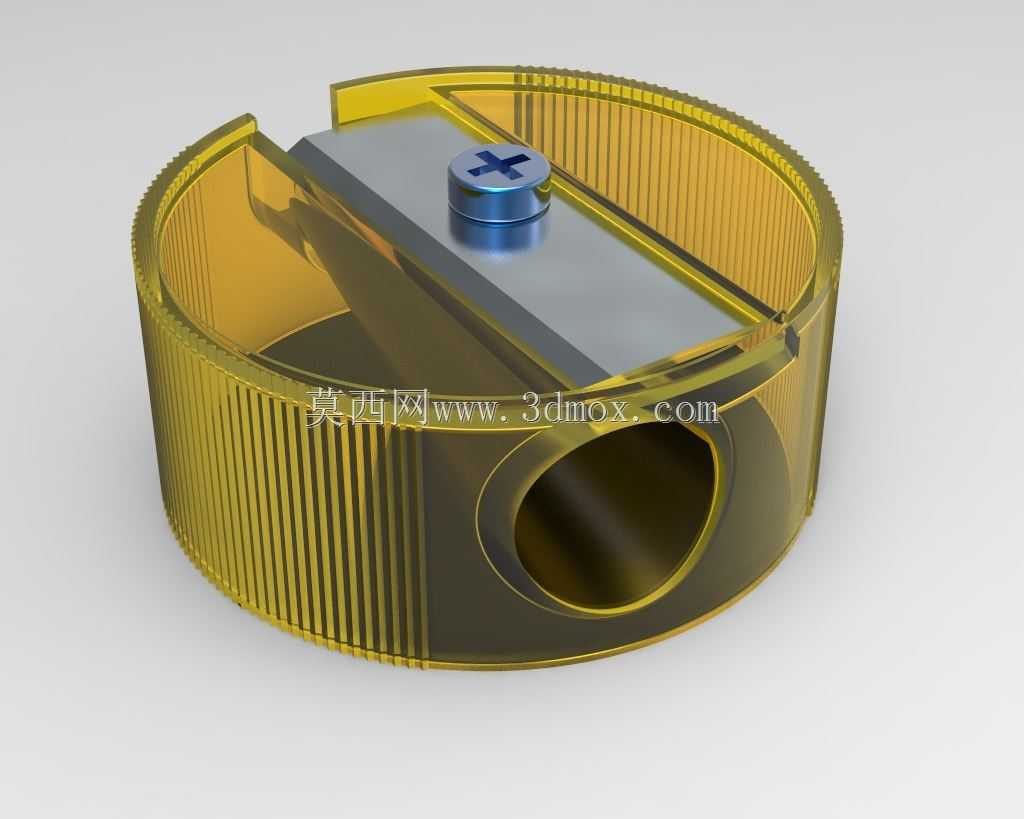

　　尺寸边界方面，这类卷笔刀属于手持小工具，整体直径应控制在手掌可稳定握持的范围内，高度以容纳铅笔锥腔和刀片安装面为准。入口孔中心距底部和侧壁需保留足够壁厚，外圈防滑纹深度不宜过大，以免影响脱模和握持舒适度。刀片长度需覆盖铅笔切削锥面的有效区域，螺钉头不得高于刀片过多，避免与铅笔或切屑发生干涉。透明材料在渲染中采用琥珀色效果，可清楚区分外壳、金属刀片和蓝色螺钉，也便于检查内部零件是否存在空间冲突。

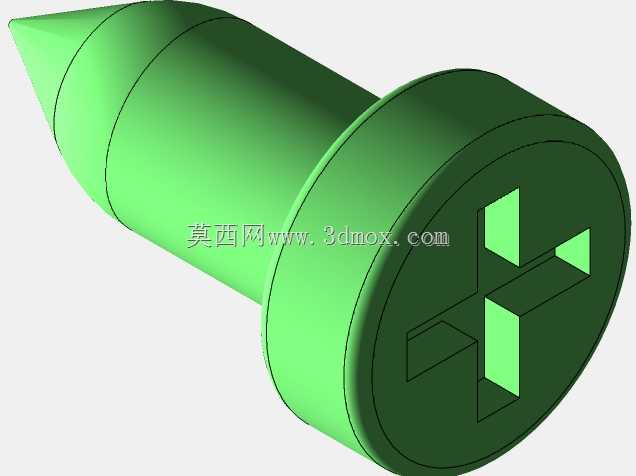

　　在建模思路上，可先建立圆盘壳体基础实体，再通过抽壳形成外部轮廓和内部容纳腔；侧壁圆孔通过拉伸切除完成，外圈防滑纹采用阵列肋条表达。刀片部分按照长条板件建立，结合倾斜装配面定位；螺钉则使用标准紧固件造型，体现十字槽、圆柱头和压紧关系。装配时应重点检查铅笔轴线、刀片切削刃、锥腔中心和螺钉轴线之间的相对位置，确保铅笔旋转时能够连续切削而不是卡死。

　　该作品的价值在于以简单产品呈现完整机械结构逻辑：外壳负责握持与防护，锥腔负责导向成型，刀片负责切削，螺钉负责压紧固定，防滑纹负责人机操作。对于三维建模从业者而言，它不仅是一个文具外观件，也是练习塑料件壁厚、阵列纹理、倾斜装配、紧固件布局和运动干涉检查的典型案例。
