迷你仿古加农炮摆件结构设计

　　这套迷你加农炮造型以桌面摆件、教学演示和小型机械结构练习为主要使用场景，整体把传统火炮的俯仰、回转和支撑关系压缩到一个紧凑尺度内，便于观察炮身、耳轴、炮架与回转底座之间的装配逻辑。模型没有追求真实武器的发射功能，而是把重点放在外形还原、运动机构表达和零部件分件上，适合用于机械制图课程中的装配关系讲解、创意产品展示、场景道具制作以及手工爱好者的结构参考。

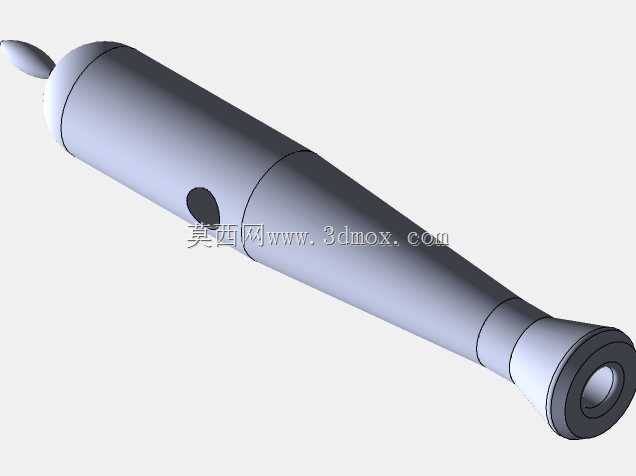

　　炮管部分采用细长回转体形态，前端略收，尾部形成圆润加厚段，中心线相对底座具有明显仰角。这样的布置既保留了老式加农炮的视觉特征，也让炮管在静态展示时具有指向性。炮管下方通过对称支撑件与炮架连接，支撑位置靠近炮身重心区域，可避免细长炮管在视觉上产生悬臂过重的问题。实际建模时，炮管可按回转特征建立主体，再对尾部、炮口和表面过渡进行局部修整；若用于打印或加工，应注意长筒件的壁厚均匀性，避免薄壁段在成型时变形。

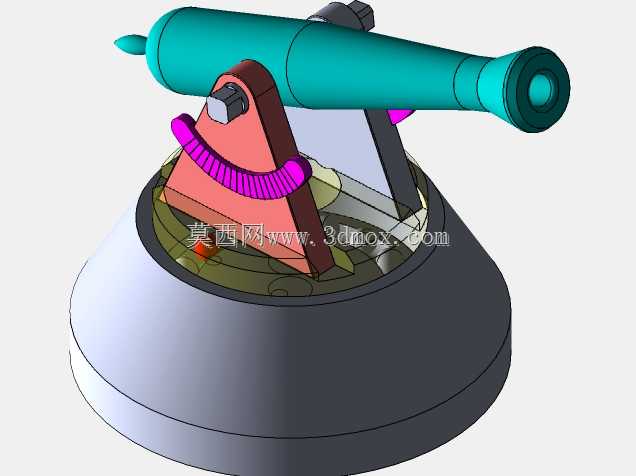

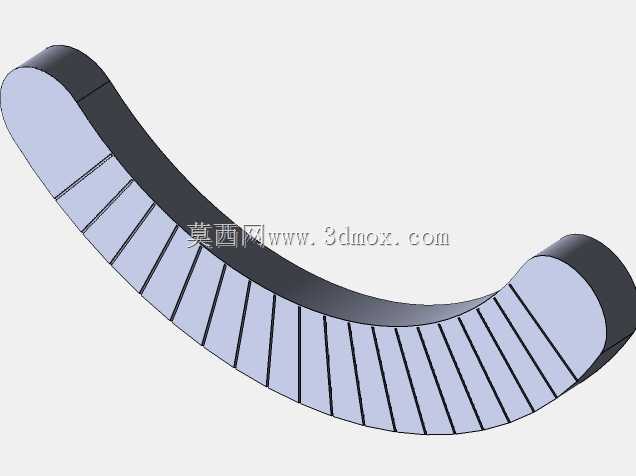

　　俯仰机构由炮架两侧的支承结构和紫色限位件表现，炮身能够围绕横向轴线调整角度。工程上，这类小型摆件不需要复杂的齿弧或液压驱动，但必须把耳轴中心、炮身重心和支撑面关系处理清楚。耳轴若设置在重心附近，俯仰调节时手感更稳定；若偏向前方，炮口会产生明显下俯趋势。模型中的紫色构件相当于角度保持和装饰限位结构，既可以理解为简化的锁紧块，也可以作为炮架与炮身之间的视觉分界。后续细化时，可在该位置增加摩擦片、紧定螺钉或弧形调节槽，使俯仰角度能够被固定。

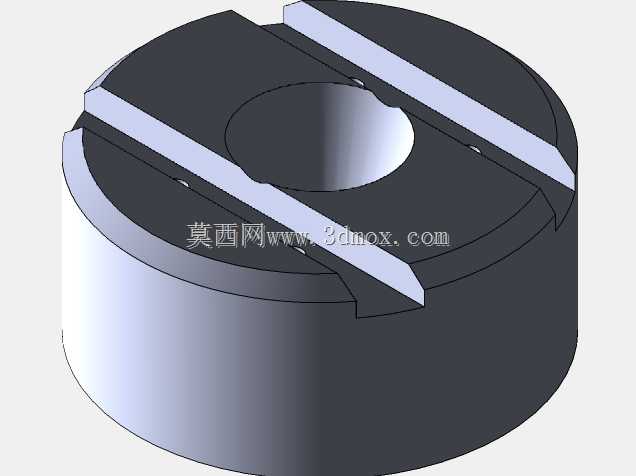

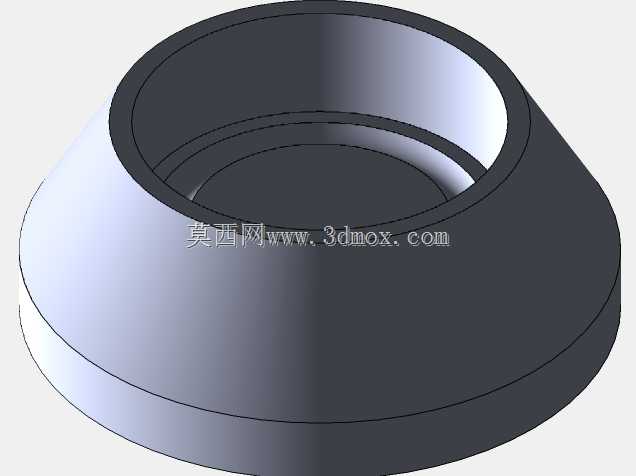

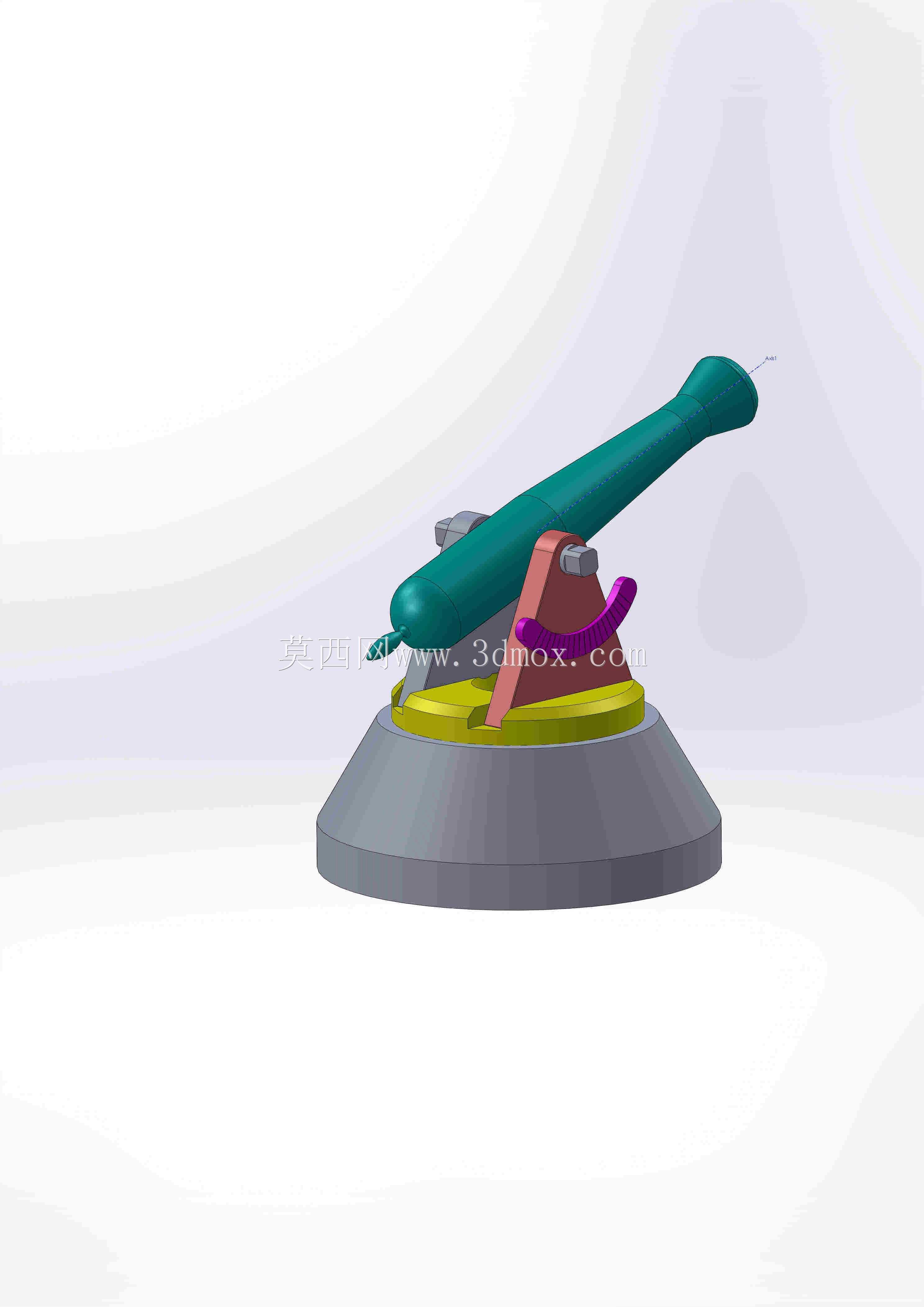

　　回转底座采用圆盘式承载方案，下部为大直径灰色底盘，上方设置黄色环形转盘，炮架安装在转盘之上。圆盘底座的优势在于占地面积小、支撑范围大，360度方向回转时整机重心始终落在底盘投影内。对于桌面摆件而言，底盘外径是最关键的安装边界，它决定了摆放所需的平面空间；底盘厚度则影响稳定性和拿取重量。黄色环带可视为回转支承区域的简化表达，真实结构中可对应平面摩擦转盘、止推轴承或定位销阵列。若只做静态展示，转盘与底座之间可保留同心配合面；若需要可动演示，则应在中心设置回转轴，并在环面处控制配合间隙，避免转动时晃动。

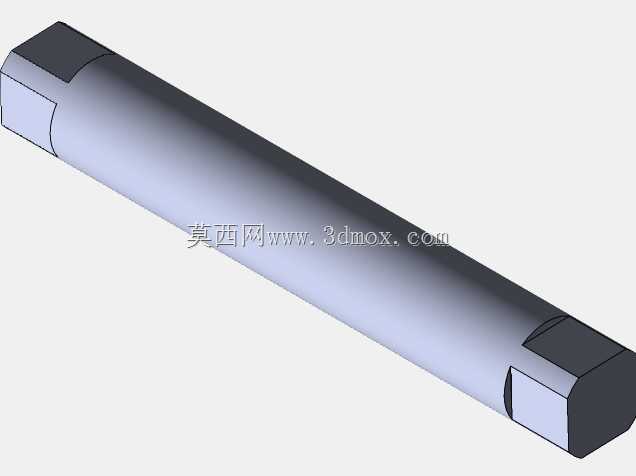

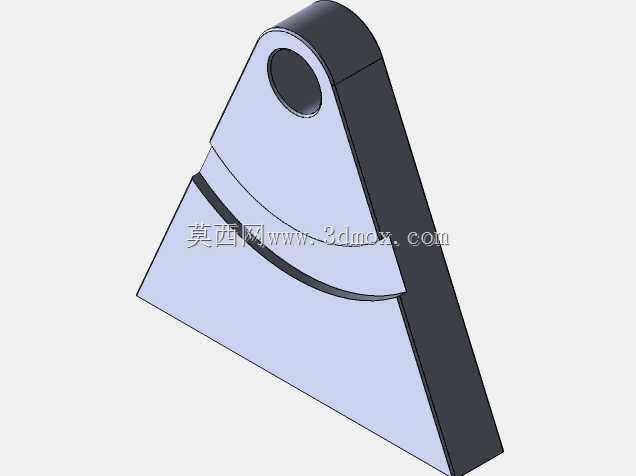

　　炮架主体由红棕色立式支架和灰色承托结构组成，支架从转盘向上延伸，在炮管中部形成稳定支撑。两侧支架需要保持对称，耳轴孔同轴度直接影响炮身转动是否顺畅。设计时可以先建立中心基准面，再镜像生成侧板，保证孔位、倾角和外形一致。支架底部与转盘连接区域应保留足够接触面积，若采用螺钉固定，需要在不影响外观的位置布置安装孔；若采用粘接或一体打印，则应加强根部圆角，降低支架受侧向力时开裂的风险。

　　从尺寸边界看，整机组装后的外轮廓由三部分决定：炮管长度决定前后方向最大尺寸，炮管仰起后尾端与炮口形成高度差，底盘直径决定下部占位。摆放时不仅要关注底盘与桌面的接触圆，还要预留炮口前方和尾部下方的空间，防止仰角变化时与周围物体干涉。炮管处于高仰角时，尾部会向下靠近炮架，支架顶部、限位件和炮管尾段之间应保留安全间隙；炮管降至低角度时，炮口下方也不能与转盘边缘相碰。

　　建模流程上，适合先确定底盘中心、回转轴和耳轴轴线三个基准，再由下至上搭建底盘、转盘、支架、炮管和限位件。底盘可用旋转或拉伸特征形成，转盘环面通过同心圆柱配合表达；支架通过草图拉伸后镜像，耳轴孔采用同轴约束；炮管作为回转件装配后再设置俯仰角。各零件之间应区分固定件、转动件和装饰件，避免把炮管与支架错误合并，导致后续无法展示运动关系。

　　在教学应用中，该作品可以用来说明回转支承、铰接轴线、重心布置、对称装配和底座稳定性等基础机械概念。它的结构不复杂，但包含了轴、孔、支架、转盘、底座和角度限位等典型要素，能够帮助初学者理解一个可动装置从外形构思到装配约束的完整过程。对于创意制作场景，还可以在保持核心机构不变的前提下，对炮管纹饰、支架材质、底盘铭牌和表面配色进行扩展，使作品同时具备结构练习价值与展示效果。
