双翘街式滑板运动器材结构设计

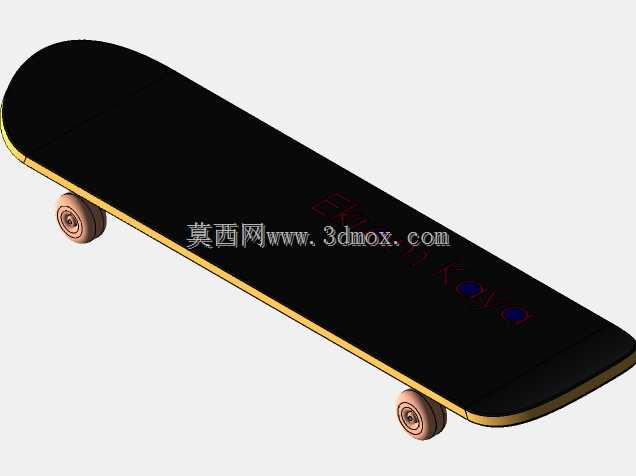

　　这套三维结构围绕街式双翘滑板展开，建模时没有把它当作简单平板处理，而是把板面、支架、轮组、轴承、桥钉和防滑砂面之间的装配关系逐一拆开，再按实际滑行姿态组合。板体采用两端上翘的轮廓，前端翘起幅度略大，便于点板后带起板身，尾端翘度相对紧凑，适合在 Ollie、翻板、碾磨栏杆等动作中快速触地反馈。板面主体保留多层复合板压制后的微弧形态，横向并非完全平直，而是带有轻微凹面，脚位落在板面上时，脚掌两侧能够被凹面约束，做尖翻、跟翻或横向转板时，鞋与板面的接触边界更稳定。

　　从使用场景看，这类器材主要服务于城市街式滑行、板场坡道练习和平地技巧动作。板面长度需要兼顾成年人站位与动作翻转惯量，前后桥距决定了转向灵敏度和高速稳定性：桥距偏短，板身响应更快，适合连续翻板；桥距偏长，直线滑行更稳，但扭转节奏会变慢。建模过程中，支架的位置没有随意贴在板底，而是依据桥钉孔位与板端距离布置，保证前后轮距对称，同时让轮子在转向倾角下不与板边发生硬性干涉。

　　支架部分是整套结构里受力最复杂的区域。主桥座贴合板底，通过桥钉与板面锁紧；转向轴以一定角度嵌入支架，利用橡胶缓冲件提供回中力矩。滑行时，侧向蹬地产生的横向力、落地时的冲击、碾磨台阶时的偏心载荷都会经过支架传到板面。模型中将支架底座、转向挂架、锁紧螺母和缓冲垫分层表达，能够清楚看到转向轴线并非垂直于地面，而是带有后倾角，这一角度直接影响压板转向时的回弹力和操控手感。若轴线过于竖直，转向灵活但回中弱；若后倾过大，直线稳定但转弯费力。

　　轮组采用四个独立聚氨酯轮的布置方式，轮子通过轴承套装在心轴上。轮径与轮宽需要平衡越障能力和翻板重量：小轮启动轻、动作反馈快，适合平地技巧；大轮通过裂缝、坡道接缝时更平顺，但板身离地高度增加，点板行程和重心也会变化。轮子端面保留圆角，避免转向侧倾时边缘突然抓地造成卡滞。轴承位于轮心，内圈与心轴配合，外圈随轮体旋转，模型中可检查轮体两侧与支架叉口之间的间隙，保证转动时不摩擦支架壁。

　　板面离地高度由支架高度、轮径和压缩后的缓冲件共同决定。这个边界对动作体验很关键：离地过低，轮子碰到板底或支架摆动空间不足；离地过高，板身翻转惯量和脚位高度增加，落地稳定性下降。板头与板尾的翘起高度也需要和轮径匹配，点板时尾端接触地面后，前轮能够随杠杆动作抬起，若翘度过小，点板行程不足；翘度过大，则脚部站位和板面相距过远，平地滑行时脚掌控制不够直接。

　　外形处理上，板边采用圆角过渡，既减少层板边缘磕碰后的分层风险，也避免鞋侧在控板时被锐边刮擦。板面顶部的防滑砂面作为接触层覆盖在有效站位区域，其范围覆盖前脚掌、后脚点板位和中间桥距区域，能够在起跳、落地和刹车时提供摩擦。板底图形区域不参与主要承载，但在三维表达中保留外观面，便于检查图案与桥钉孔、轮边摆动范围是否冲突。

　　装配逻辑方面，桥钉从板面穿入支架底座，螺母锁紧后使支架与板底形成刚性连接；缓冲件位于挂架与底座之间，允许支架在侧向载荷下产生有限转动。轮子装入支架叉口后，心轴贯穿轴承和支架孔，端部锁紧时不能压死轴承外圈，应保留轮子自由旋转间隙。结构校核时需要重点关注三类边界：一是支架转向到最大倾角时，轮缘与板底的最小间隙；二是板尾下压触地时，后轮与板尾弧面是否形成干涉；三是落地冲击下，缓冲件压缩后桥座与挂架之间是否保留活动空间。

　　在工程建模表达中，板体可以按多层复合材质的外观分层建出曲面，也可以用整体实体配合表面纹理体现压制成型效果；支架适合采用铸件外形加机加工孔位的方式建模，重点保留加强筋、底座贴合面和轴孔；轮子则要体现胎面、圆角、轴承腔和中心通孔。通过这些细节，模型不仅能展示滑板外观，还能用于分析轮距、桥距、离地高度、转向倾角和动作空间之间的关系，为运动器材结构设计、装配演示和后续改型提供直观依据。
